Автор Тема: Не работают звукосниматели  (Прочитано 824 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Осьминог Автор темы

  • Новичок
  • *
  • Сообщений: 8
  • GuitarPlayer.Ru fan!
Не работают звукосниматели
« : Апреля 26, 2014, 10:41:26 »

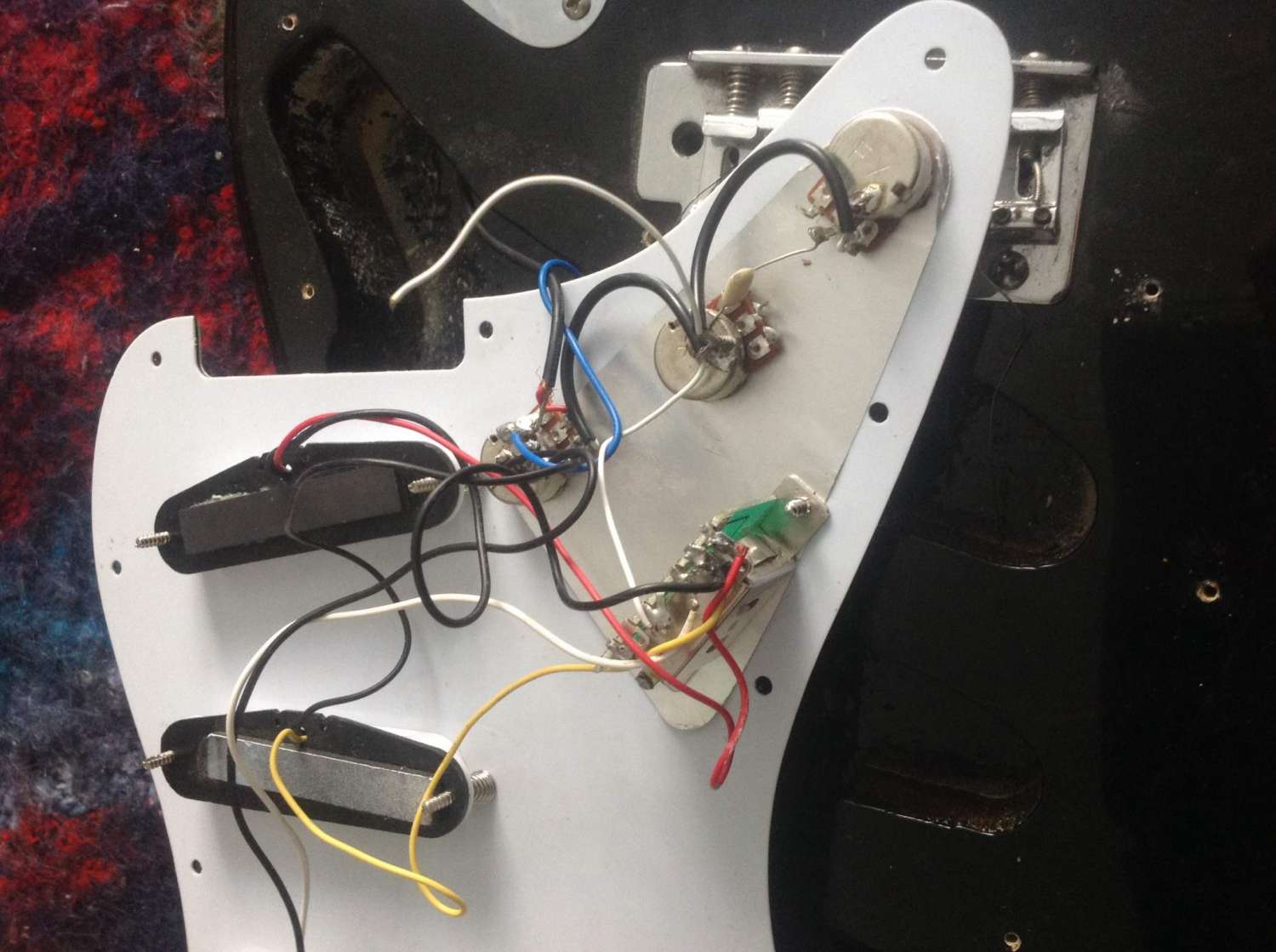

Звукосниматели перестали снимать звук, когда снял пикгард, то обнаружил оторванный проводок исходящий из крутилки с надписью "tone". Подскажите куда надо припаять провод и как найти причину пропажи звука.
P.s. Раньше звукосниматели были перепаяны по схеме отличной от оригинала

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19803
  • Тут каг бе подпись.
Re: Не работают звукосниматели
« Ответ #1 : Апреля 26, 2014, 10:57:10 »
вот это колхоз. Оторвавишся проводок просто соединяет корпуса потов, что не нужно из-за фольги. Причина пропажи звука в другом. На вид все провода на месте. Отнеси мастеру, пусть приведет в человеческий вид.

Оффлайн Expelled13

  • Эксперт
  • *****
  • Сообщений: 1476
Re: Не работают звукосниматели
« Ответ #2 : Апреля 26, 2014, 12:36:47 »
Если честно то я так и не нашел сигнального провода с громкоси на переключатель.
« Последнее редактирование: Апреля 26, 2014, 12:43:59 от Expelled13 »

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19803
  • Тут каг бе подпись.
Re: Не работают звукосниматели
« Ответ #3 : Апреля 26, 2014, 13:47:42 »
Expelled13, он там есть только он на землю припаян, странно так перепаялся от простого вынимания кишков :D

Оффлайн Expelled13

  • Эксперт
  • *****
  • Сообщений: 1476
Re: Не работают звукосниматели
« Ответ #4 : Апреля 26, 2014, 14:00:24 »
kinoman, Смотрел с телефона по этому и не разглядел теперь с компа разглядел, что этот кончик не припаян к земле, а просто так спутан и является продолжением сигнального провода.
« Последнее редактирование: Апреля 26, 2014, 14:06:13 от Expelled13 »

Оффлайн Дмитрий Желнов

  • Завсегдатай
  • ***
  • Сообщений: 427
Re: Не работают звукосниматели
« Ответ #5 : Апреля 26, 2014, 16:18:59 »
а он разве сигнальный? это не земля с
Цитата: Expelled13 от Апреля 26, 2014, 14:00:24
kinoman, Смотрел с телефона по этому и не разглядел теперь с компа разглядел, что этот кончик не припаян к земле, а просто так спутан и является продолжением сигнального провода.
некового датчика?

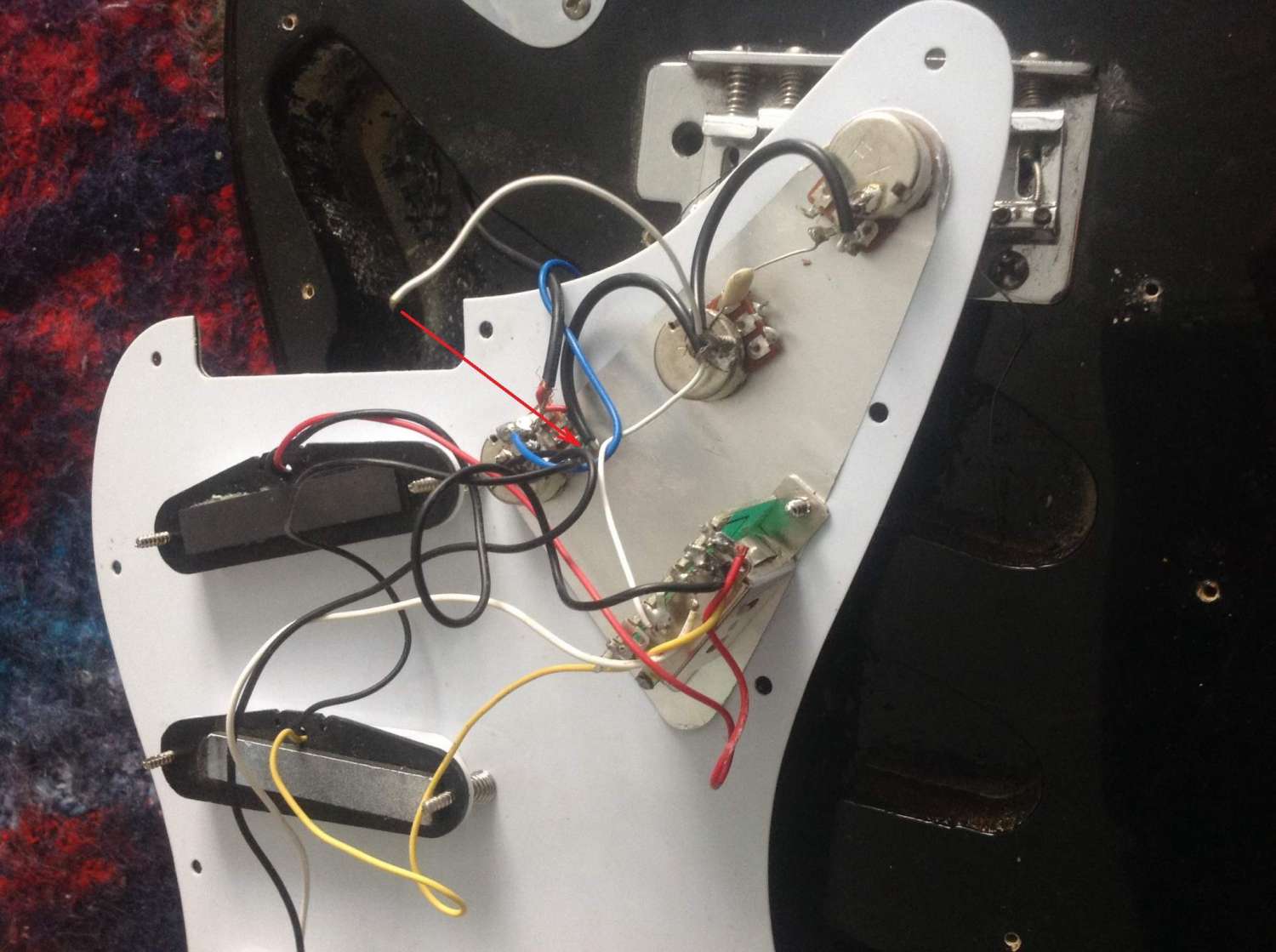

а ты белый провод имел в виду? тогда стрелку в другую сторону)

хотя там понаверчено что ничего не понятно....
« Последнее редактирование: Апреля 26, 2014, 16:20:56 от Дмитрий Желнов »

Оффлайн Mjollnir

  • Ветеран форума
  • ******
  • Сообщений: 3536
  • Молот Тора
Re: Не работают звукосниматели
« Ответ #6 : Апреля 26, 2014, 16:38:44 »
Цитата: Осьминог от Апреля 26, 2014, 10:41:26
Звукосниматели перестали снимать звук, когда снял пикгард, то обнаружил оторванный проводок исходящий из крутилки с надписью "tone". Подскажите куда надо припаять провод и как найти причину пропажи звука.
P.s. Раньше звукосниматели были перепаяны по схеме отличной от оригинала
Тут вообще провода перепутаны местами по ходу.

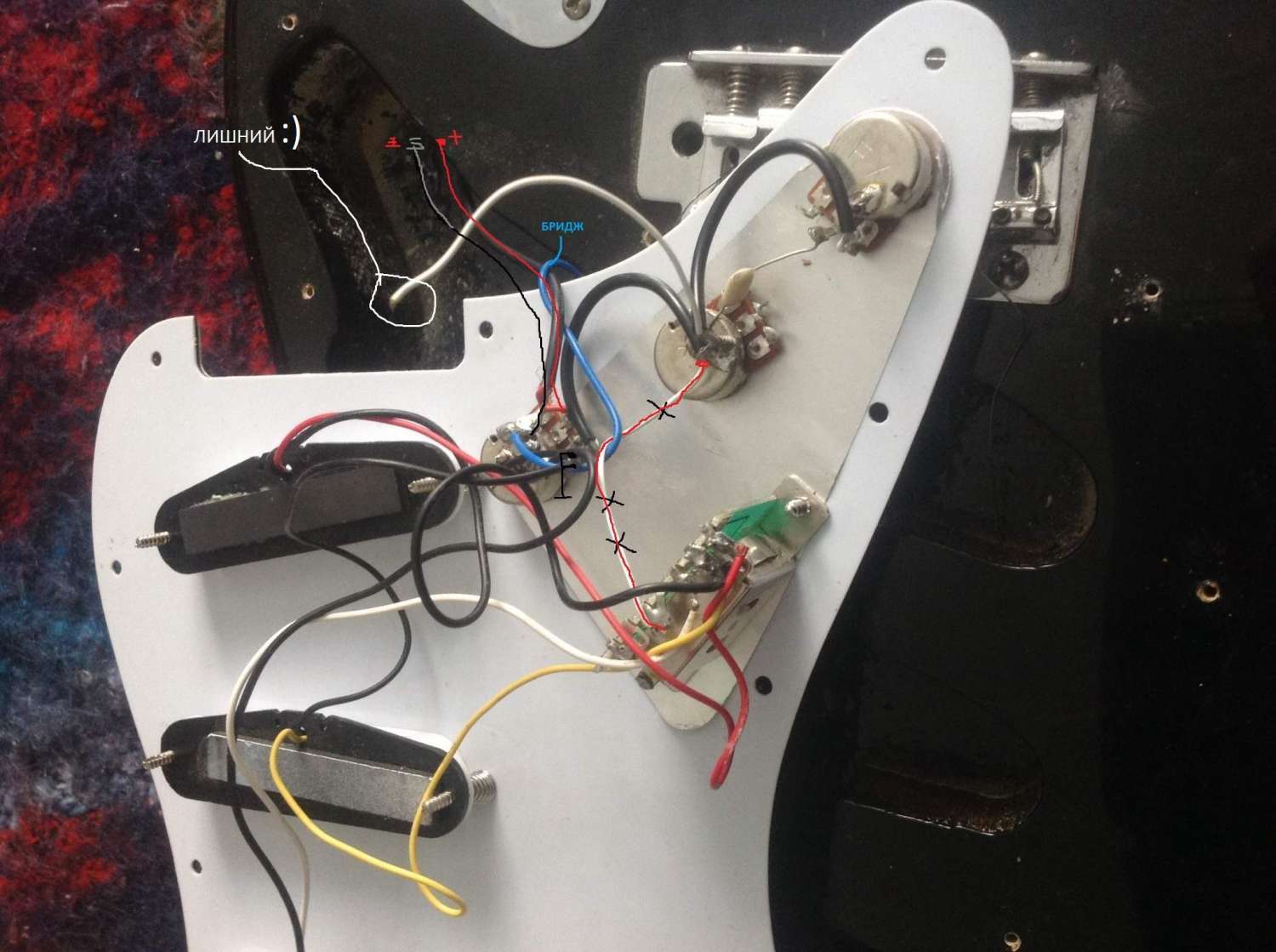

Вот так паяй: так!

... и добавил:

А ещё понравилось как бриджевый датчик замыкается сам с собой на тумблере 8)
Провод с тумблера должен быть сигнальным, а он идёт на землю ;D
В общем не пайка, а полный непрофессионализм и безграмотность :D :hmmm: :7: :pozor:
Вывод - к мастеру! >:(
« Последнее редактирование: Апреля 26, 2014, 17:02:45 от Mjollnir »
