Конденсатор с резистором на громкости нужны, если пользоваться этой самй громкостью. Если она всегда будет на максимуме, то они не нужны, т к закорочены потом громкости.

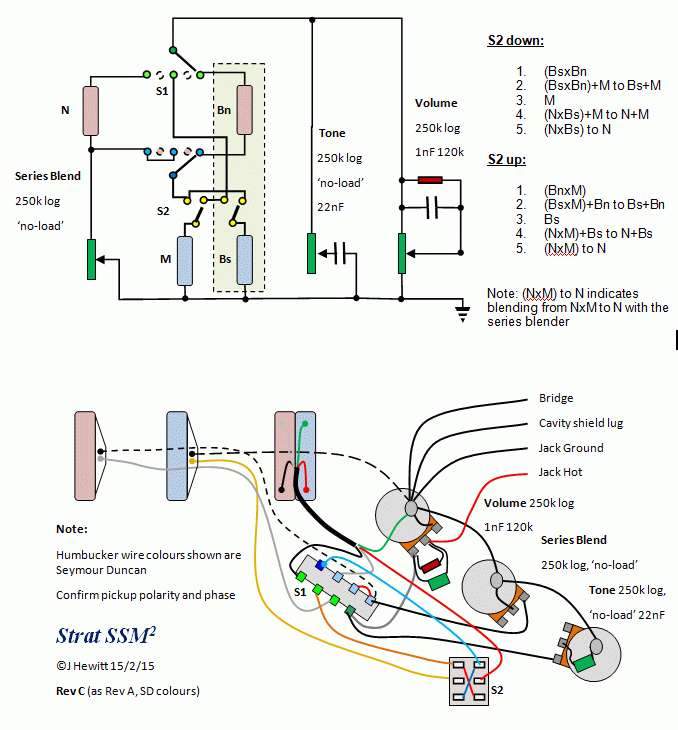

Поты на схеме все логарифмические, т е по импортному обозначению "A". Насколько это критично, вопрос индивидуальный, кому-то критично, кому-то нет. Влияет на плавность регулировки. Кстати встречал пот громкости на фендерах линейный(т е "B").
Про второй зелёный не понял, про что это?
Кстати поты на схеме не простые, а с разрывом(т н "no load"). Т е в крайнем положении они разрывают соединение полностью, а не просто имеют максимальное сопротивление. Опять же, насколько это нужно, решается индивидуально. Смысл таких потов в том, чтобы например в тембре полностью исключить влияние конденсатора тона, на слух заметно.

В качестве дополнительного переключателя обычно ставят тумблер, а не dpdt. Он обычно не такой тугой, как dpdt(всё же последний рассчитан на нажатие ногой, а не рукой), а во вторых сразу видно, в каком он положении(что тоже бывает важно).
Пятипозиционник тут вроде стандартный.

А вот тот что Series Blend на схеме пот, не обозначен явно как логарифмический

Почему, возле него написано 250к log, как впрочем и у остальных. Log - это и есть логарифм.

Нашел как сделать no load, очень просто оказывается.

А как? Я знаю 2 способа и оба они несколько сомнительны, хотя сам не пробовал.
Первый - процарапывание резистивного слоя у одного края подковки(кстати надо ещё правильно сообразить, у какого). Плох тем, что будет давать дополнительный износ при проходе движка через него, т к ровно сделать не получится. Можно попытаться заполировать, но что из этого выйдет, я не знаю, не пробовал.
Второй - нанести полоску лака. Тут не очень понятно, сколько этот лак прослужит и как повлияет опять же на прохождение движка через него.
Больше что-то в голову ничего не приходит. На заводе изготовителе всё таки больше вариантов.

Суть этого Series blend смешивать звучки плавно.

Эт я знаю, уже видел где-то. только не очень понял, что с чем смешивается в разных положениях переключателей. Но это надо вдумчиво посидеть и разобраться, тем более, что все режимы подписаны.

Конденсатор и резистор на потенциометре громкости - тонкомпенсация, то есть при уменьшении уровня громкости гитары в выходном сигнале не глушатся высокочастотные составляющие.
