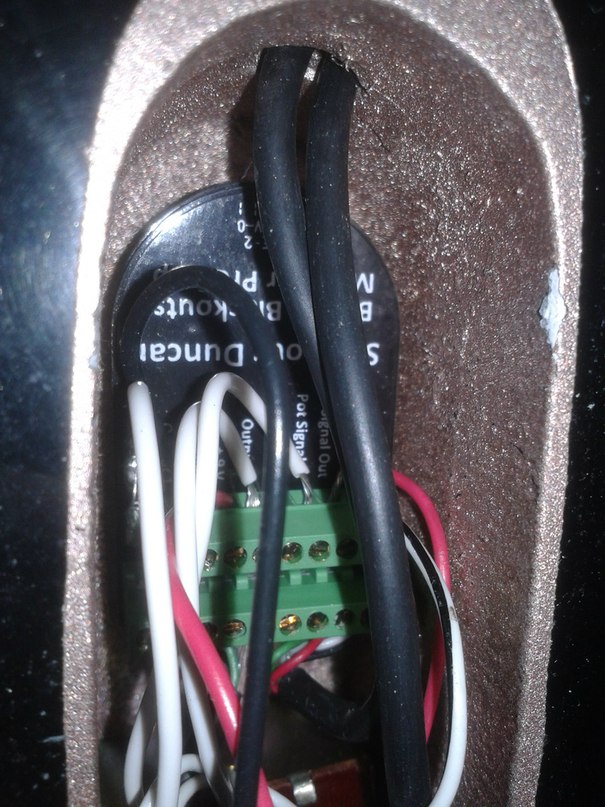

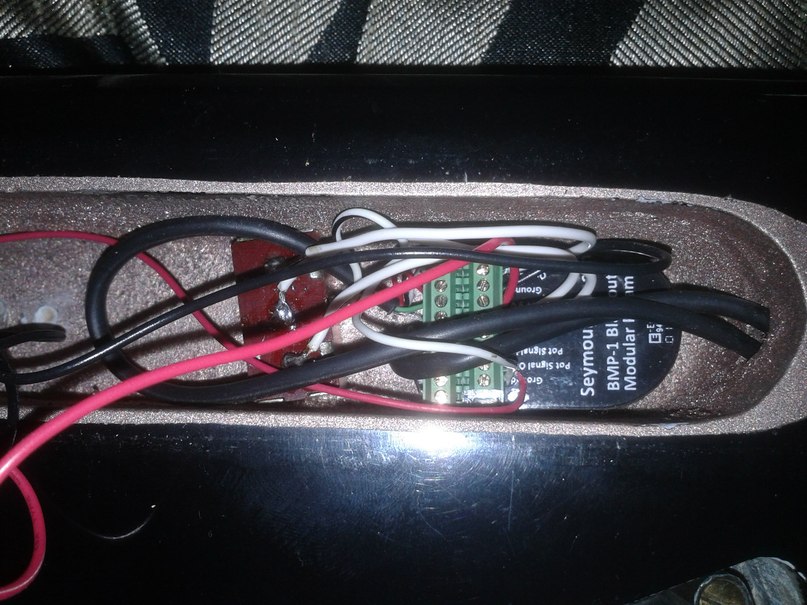

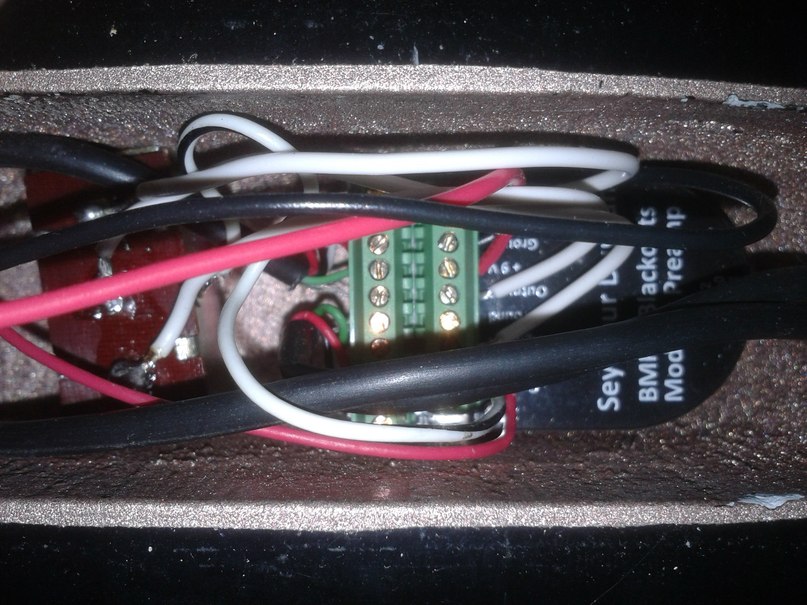

На фото не видно... один провод у меня соединяет Ground и торец темброблока - всё по инструкции. Вопрос - а теперь этот самый торец нужно соединить с бриджем? И ещё - в преампе есть ещё один контакт Ground - может, его задействовать?
в какой инструкции вы видите заземление на торец? в схемах на сайте сеймура этого нет, но если я вас правильно понял, то вы на правильном пути.
идея в том, что вся система (преамп, звучки, переключатель, джек, другие потенциометры (у нас их нет)) должна быть заземлена (!) и делается это на бридж. Обычно, все что есть в тембрблоке заземляется на болтик в торце, а от болтика уже идет проводок через деку гитары на бридж. а уж как идет разводка "земляных" проводов в тембрблоке, это уж от рук гитариста или мастера зависит - либо все тупо закольцовывается, либо делается звезда - сколько элементов нужно заземлить, столько проводов от болтика и идет к каждой точке. под словом бридж я подразумеваю пластинку, к которой крепятся пружины флойда (ничего непосредственно к машинке припаивать не нужно!)
конкретно в нашем случае:
вот нужная нам схема

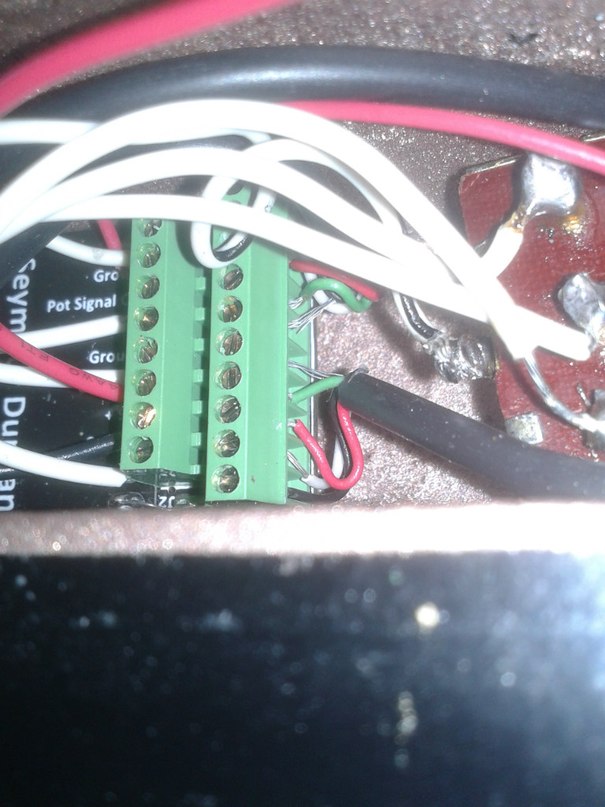

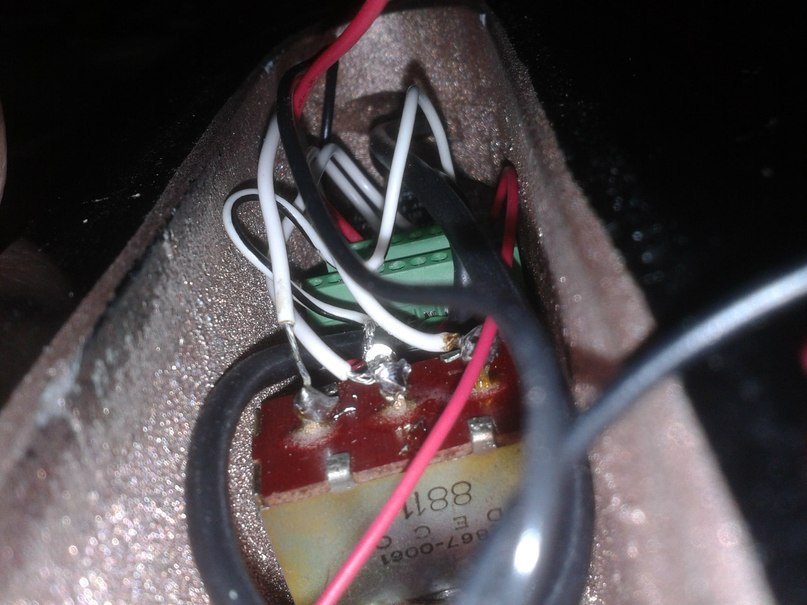

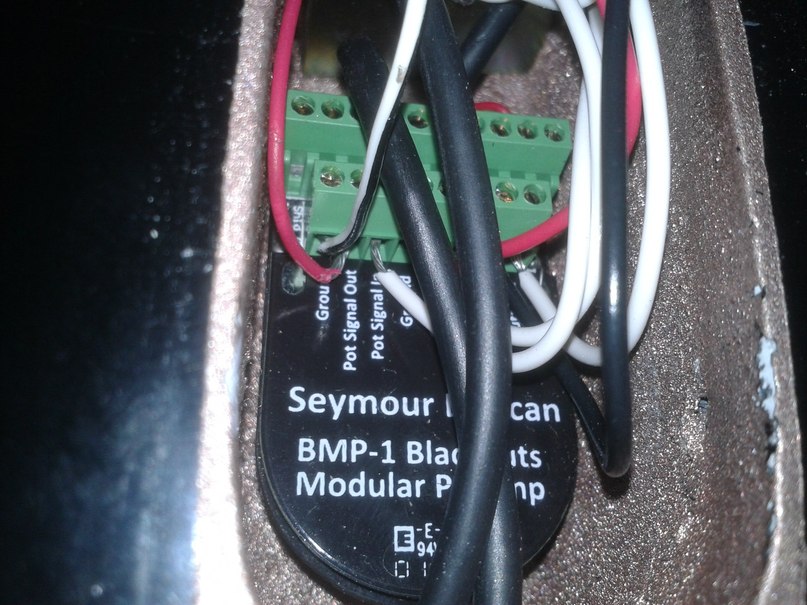

http://cdn.seymourduncan.com/pdfs/support/schematics/BMP_2H_1V_3W.pdf. всего в преампе 3 groud'а. идем слева направо - к первому подсоединяется переключатель, второй у вас пустует, в третий идет провод от гитарного джека. вот тот который посередине (пустой) и нужно заземлить на бридж, почему это не указано на схеме - ХЗ.
