Коллеги,
Электротехнику, вроде, не прогуливал, но уже всё забыл, потому прошу указать, что не сходится.
Всем известен способ выполнения отсечки переключателем on-off-on, подсоединенным к "+", месту соединения катушек и земле (например, тут описано:
http://www.smitspickups.com/coiltapping.htm). Но мне более тру кажется вариант, когда отсекаемые катушки реально изолированы.

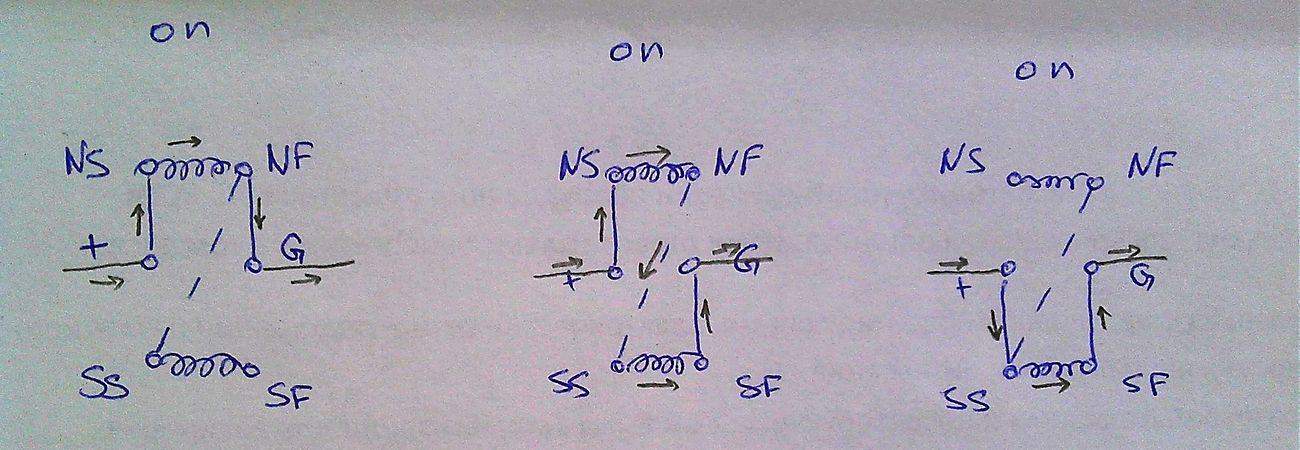

В приложенной схеме я присоединяю "+" и землю к среднему ряду ножек on-on-on переключателя, а датчики - к крайним. На бумаге всё выглядит ок, но почему-то нигде в интернетах я такую схему не встречал. Какие с ней могут быть проблемы?
