Jack8rkin, Ясно!Спасибо!Будем колупать))
... и добавил:

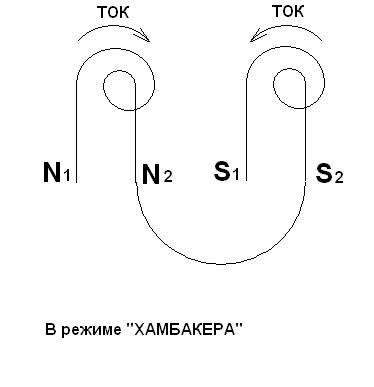

подскажите,в режиме хамбакера N1 и S1 это обозначен первый виток каждой катушки(который внутри нее) или последний???
N -- северная катушка
S -- южная катушка

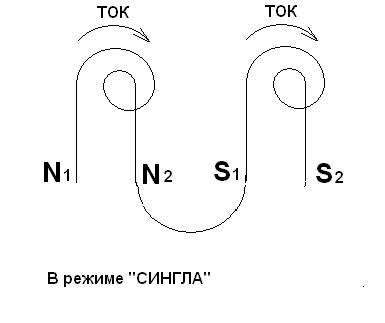

Тут важно определить направление намотки.
Нужно именно как указано -- в противоположеные стороны.
N1, N2, S1 и S2 -- просто концы катушек.
... и добавил:Тут картинки с магнитами:
http://www.1728.org/guitar1b.htm... и добавил:На подавляющем большинстве хамбакеров у одной катушки плоские полюсные наконечники («штырьки») и настраиваемые по высоте («болты») – на второй. Магнитное же поле на «штырьках» Северной полярности, на «болтах» — Южной.

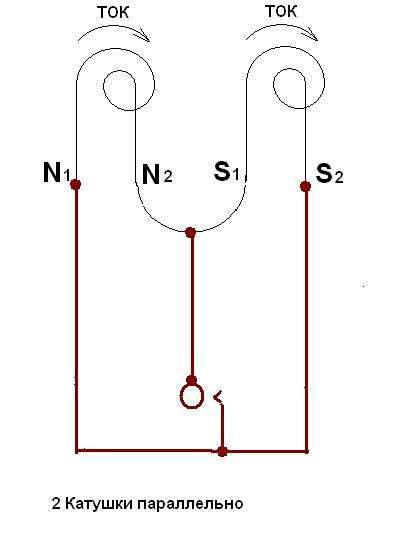

http://jablog.ru/blog/workshop/3247.html... и добавил:В обычном шумоподавляющем режиме, обе эти катушки активны в цепи. Тем не менее, они не соединены параллельно, как это было у нас, при подключении отдельных синглов в прошлых статьях. Они подключены последовательно. Так что наш путь от заземления до сигнального выхода проходит по первой катушке, затем по второй, а уже после на сигнальный выход. В целом чтобы это сделать, нам достаточно в нашем 4-х проводном кабеле соединить конец одной катушки с началом другой, не так ли? Почти так, но
нужно учитывать, что одна из катушек должна быть намотана наоборот, если мы хотим добиться шумоподавления. На деле же обе катушки намотаны одинаково. Это легко исправить,
достаточно поменять местами «начальный» и «конечный» провода, что в целом суть одно и то же. Так как магнитная полярность на катушках разная, такой «переворот» катушки дает эффект «переворота» напряжения сигнала, причем дважды по отношению ко второй катушке. В результате таких махинаций на обоих катушках сигнал находится в фазе.
