Привет, мой дорогой гитаро-друг.
Думаю, ты уже стал достаточно взрослым, и накопил денег на несколько примочек для своей гитары от фирмы зомби.
Быть может даже их стало столько, что они стали тебя откровенно напрягать. У меня именно так.
Когда их стало три, я сделал свой педал-борд для нищеброда версии 1.0.
Он был основан на куске сайдинга, двустороннем скотче и все.
Такое вот было изделие:
Я не видел смысла тогда (да и сейчас не вижу) вбухивать кучу бабла на всякие модные и трендовые штуки.
У меня китайская палка-игралка(даже две теперь). Посмотри на примочки: овер от босс(тайвань) я его с рук купил,
дист - реплика кранчбокса - знаю что реплика, но не знаю с чего - да здравствует алиекспресс и диалэкстрим,
дилей - реплика медпрофессор блю дилей, которую как то обозревал и хвалил Сергей Табачников.
То есть хвалил то он оригинал, а у меня то реплика с того же диалекстрима. Итак я просто приклеил это все добро
к куску пластика и мне стало хорошо.
Думаю, если у тебя не набирается больше примочек, ты тоже так сделай и дальше не читай.
У меня вот набралось. А если и у тебя набралось, то читай.
Меня снова заколебали провода и путаница (да еще маленький сын добавляет хаоса).
И я решил надо сделать педал-борд. Прикинув в уме размеры педалей, я подумал что не пойду нихрена на рынок,
а опять пройдусь по завалам хлама дома и соберу себе радость за ноль рублей.
Итак, для начала тебе нужно будет спереть у мамки(а если ты уже большой пацан, то у жены,
а если ты большой одинокий пацан, то значит сколоти из дощечек) вот такую убер штуку:
Вообще, конечно можешь у купить на ближайшем рынке, рублей 100 стоит.
Потом тебе понадобятся ровненькие пластиковые хрени
Я не знаю где ты их будешь брать, я например нарезал из валевшегося углового профиля:
Да, кстати, если у тебя есть балончик с краской, деревяшку ты можешь покрасить, для пущей эстетичности изделия.
У меня краски не было, поэтму на эстетичность я клал, все равно кроме меня эту байду никто не увидит.
Далее берешь эти штуки и с помощью канцелярских кнопок(или гвоздей) прикрепляешь к деревяхе. Вот таким манером:
Можешь в 4 местах, будет лучше. Это я потом уже узнал, изначально думал что и трех достаточно будет.
Можешь кстати еще клеем моментом снизу промазать перед забиванием, еще прочнее будет.
После этого протри хорошо от пыли, обезжирь и все такое, возьми двух сторонний скотч
(я его когда то спер в расформированном офисе какой то конторы)
Нарежь его по длине пластиковых штук и приклей на них.
Теоретически, ты можешь приклеить и на деревяху сразу, но держаться будет крайне плохо,
а точнее вообще никак. Деревяха то некрашеная.
Можно кстати этот шаг исключить и например сразу перейти к следующему использовав клей момент.
Итак следующим шагом возьми у мамки (или жены, или в магазине за 50 рублей 3 метра) вот такую вот хрень:
Это как на сапогах у тебя в детстве были застежки. Или на куртке. Липучка, вот! тебе нужна сторона с крючками.
Нарежь ее тоже по ширине и длине ( у меня была широкая, я пополам резал вдоль) и приклей на вторую сторону скотча.
Опять таки - ты можешь не использовать скотч вообще. Я ступил, и клей момент нашел позже. Ато тоже бы без
скотча обошелся, честное слово. Так вот промажь моментом липучку и приклей к скотчу.
Можешь перевернуть и чем то придавить на пару часов, чтобы лучше приклеилось. А пока оно приклеивается
попей чайку. Получится как то так:
Это я еще без момента приклеил просто к скотчу, не учел, что липучка неровная с приклеиваемой стороны и держаться будет хреново.
Дальше начни примечать примочки, как будешь ставить, чтобы удобнее было играть. Например так:
Или вот так
В общем - простор для творчества и самореализации.
Как примеришь, начинай клеить на примочки снизу сначала скотч, а потом вторую сторону(мохнатую) от липучки.
Можешь конечно сразу моментов присобачить к примочкам мохнашку, но потом он очень плохо отрывается,
и когда будешь продавать, очень не красиво и плохо смотрится. А скотч ототрется легко, я пробовал. К скотчу
мохнашку приклеивай через момент(клей, ага). Потому что смотри выше почему.Выглядеть с итоге будет вот так:
Я на ножки тоже добавил, чтоби и ими цеплялось немножко. У тебя может быть другая деревяха и будет по другому,
в общем тут по месту надо смотреть. Где контактирует примочка с крючками на липучке, там и мохнатую сторону
интегрируй. Вот все педальки скопом, чтобы была видна разница:
Это еще без мохнашки, просто скотч налепил. В общем по ситуации смотри, смекаешь?
После того как все это приклеишь, дай клею подзасохнуть некоторое время, а сам отправляйся паять
соеденительные шнурочки и мутить где то сетевой фильтр или тупо удлинитель с тройником на конце.
Вообще, изначально я хотел поставить его на ножки и использовать 3-х дырочный тупо-удлинитель, закрепив его наверху борды.
Но потом поразмыслив, я решил, что нужно брать длинный сетевой фильтр и использовать его.
Тому есть ряд причин:
1) мы используем его как ножки, что подымут передний край деревяхи и придаст борде агрессивность
2) на сетевом фильтре есть царь-кнопка нажав которую мы обесточим сразу все блоки питания
3) используя его как ножку, мы сохраняем место на самое борде и сможем туда вставить еще какую нить примочку в будущем
Поэтому я добыл стандартный пятидырочный сетевой фильтр:
То что грязный, это ничего, ототрется.
Я его разобрал и заднюю часть примерил к борде. Подошло идеально, этот брак заключен на небесах!
Примерив и отцентрировав пластмаску под деревяхой, я вооружился отверткой, саморезами, матюками и помощью неба, после чего присобачил все это
намертво. Я поясню за матюки - вся работа ведется на шифонере, потому что надо было паять паяльником, крутить саморезы и все такое опасное,
мелкий мог обжечься или саморез сожрать. Поэтому я все закинул на шифонер, а сам встав на табуретку там орудовал, попутно общаясь с мелким,
который внизу, в безопасности, смотрел мультики или катал машинки.
Итак получилось вот такое(я создал последовательность картинок, чтобы ты понял все правильно):
Далее, я выпаял из фильтра штатный провод с вилкой на конце, и впаял укороченный вариант с компо-мамкой на конце.
Конечно ты можешь найти сетевой фильтр сразу с компо-мамкой, отрезать лишнее и скрутить изолентой (если не умеешь паять, или паяльника нет)
Такие сетевые фильтры бывают вполне, может быть даже ты подключаешь к такому свой комп.
Но я вот не нашел, поэтому пришлось немного навонять канифолью.
Компо-мамка это вот так:
В компо-мамку вставляется компо-папка(это же логично). Я сделал это намеренно, но ты, кстати, можешь вообще оставить сразу вилку и стандартную
длину провода и не забивать себе голову.
Тут дело в том, что у меня комбарь стоит над компом и раньше примочки валялись пацталом.
Теперь я прокинул шнур от комбаря(инпухт в комб) и шнур питания с компо-папкой на конце(в розетку 220 вольт) и когда я хочу поиграть
я приношу педалборд втыкаю два шнура и все готово к работе. А потом как поиграл - уношу. И пацан не может мне там кратилки покрутить
и под столом ничего нету. Красота.
В общем я все впаял на место и все собрал, получилось следующая конструкция:
Собственно костяк борды готов.
Ой, чуть не забыл.
Если у тебя есть повертанк или какая то другая штука которая раздает питание на 10 примочек и запитывается от розетки - тебе этот пост
вообще не обязательно читать. Просто прикрепи его на борд куда хочешь и начинай жарить мясистый рок.
А мы тут продолжим строить нищебродскую педальную доску.
Теперь, когда ты имеешь основу тебе нужно запитать как то примочки.
Ты можешь взять лютый китайский блок питания на тыщщу миллиампер, приапять к нему 6 хвостиков, повтыкать все это в примочки и все заработает.
Тут теория простая - примочка берет ровно столько сколько ей надо. Если ей надо 50 мА она их и возьмет юольше-нини.
Обычно в мануалах или на самих примочках пишется, сколько они хотят. Путем нехитрой математики складываешь все номиналы и получаешь итог.
Но есть одно НО. Китайские блоки питания могут безобразно фонить. И это заметно в основном на перегрузных примочках, они ибо фон усиливают.
Они все усиливают. Усиливают и срезают. Срезают и усиливают. И вот ты фонящим БП подключаешь овердрайв как грелку и дисторшен как жужжалку
и получашеь в 4 раза больше фона и попоболи. И начинаешь гуглить запросы "как собрать нойз гейт своими руками", а потом,
когда прокачаешь немножко мозг "noise gate схемы", а потом, когда уже совсем невмоготу станет - "радиодетали заказать чип и дип".
Сначала я не верил в это, но потом протестировал и понял - это действительно так.
Почему в 4, спросишь ты, а я отвечу - потому что мало того что БП фонит так еще и все эти сраные фоны наводятся с примочки на примочку,
усиливаясь одна в другой, а дилейчик еще и продляет ощущение ништяка.
Кароче.
Вывод такой - лучше всего нарулить где то несколько БП разных и послушать каждый.
Потом взять те, которые дают меньше всего фонов и пердежей и повесить на них примочки.
Причем, очень было бы хорошо овердрайв и дисторшен вешать на разные БП. А остальные - как бог на душу положит, например.
Следи за полярностью! У примочек как правило - минус приходит на центральный штырь, а на всех остальных приборах в мире - минус на внешний круг.
Учитывай этот момент.
Конечно, никто не запрещает тебе привезти с али-экстрима повербанктанк за 50 долларов. Это и компактнее и правильнее и вообще. Тебе решать.
Итак, суешь БП в сетевой фильтр, красиво укладываешь провода и получается как то так:
Или еще красивее, у меня тут просто уже кончился бензин на табуретке стоять.
В общем и целом - все. Педалборд готов, можешь начинать будоражить соседей своими умопомрачительными соляками.
Я потратил на все это ровно 0 рублей. НОЛЬ. Полностью бесплатно. Только припоя сжег на 98 копеек. И электричества
паяльником немножко. Но в общем и целом - ноль.
Прикинем смету, как если бы пошли и все купили в магазине.
Деревяха - 150 рублей
пластмассовая хрень - 100 рублей за 2,7 м
липучка - 10 рублей метр (там и крючки и мохнашка вместе)
канцелярские кнопки - 30 рублей пачка (еще останется сетку на форточку запилить)
скотч двухсторонний - 150 рублей рулон
сетевой фильтр 5 розеток - 420 рублей 1,8 метровый
саморезы - 20 рублей десяток
бп - я не буду их считать, потому что раз ты делаешь педал борд, значит этот вопрос у тебя уже решен так или иначе.
Итого - 880 рублей.
Собрать педал борд самому - Бесценно.
Я загуглил сейчас - это вдвое дешевле самого дешевого борда.
Все для вас, дорогие мои, ваш нищебро, xuf.

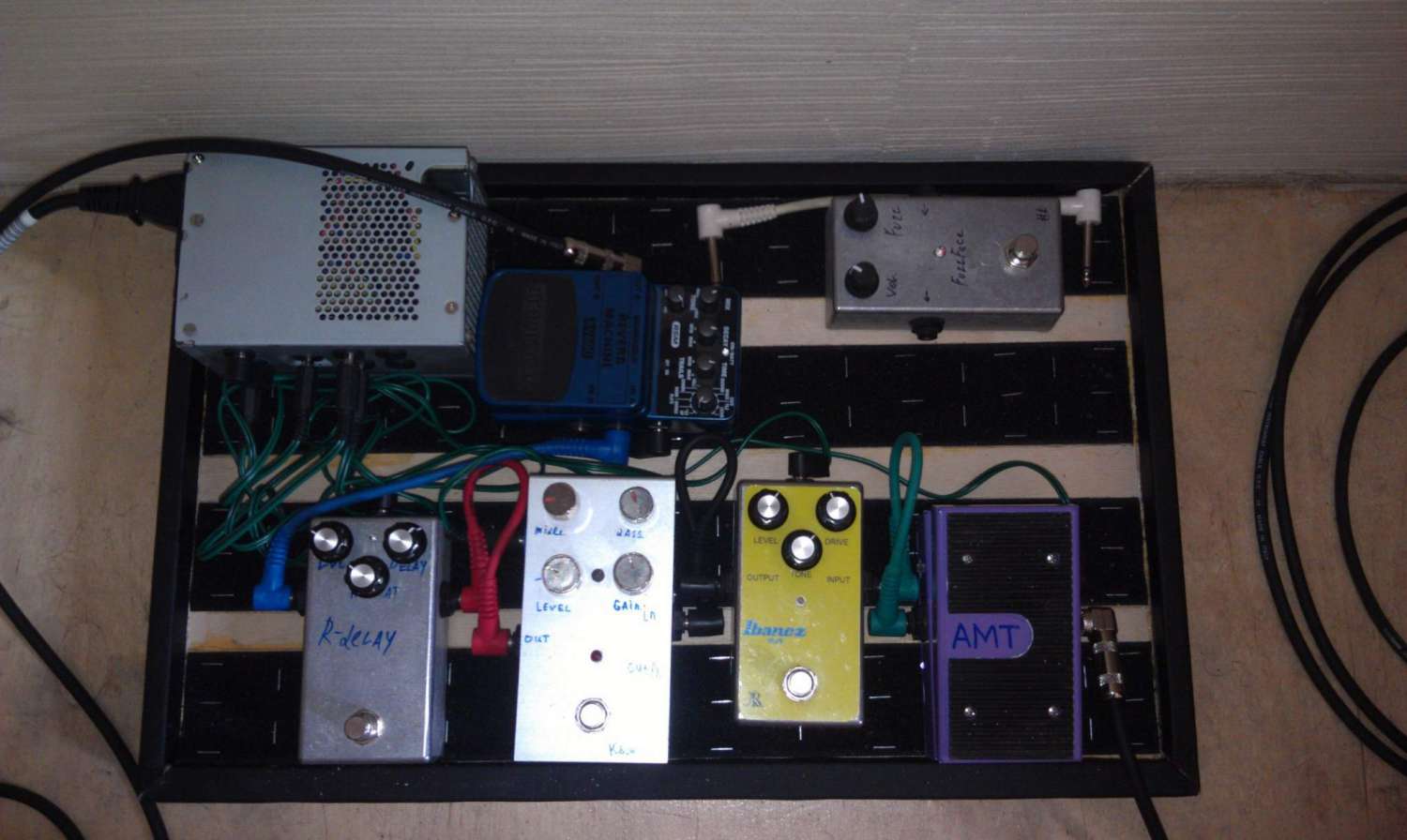

PS. На последок финальная расстановка примочек в борде:
