Автор Тема: Переключатель к EMG 81-85 (Прочитано 1189 раз)

Guun · « : Января 20, 2019, 21:38:48 »

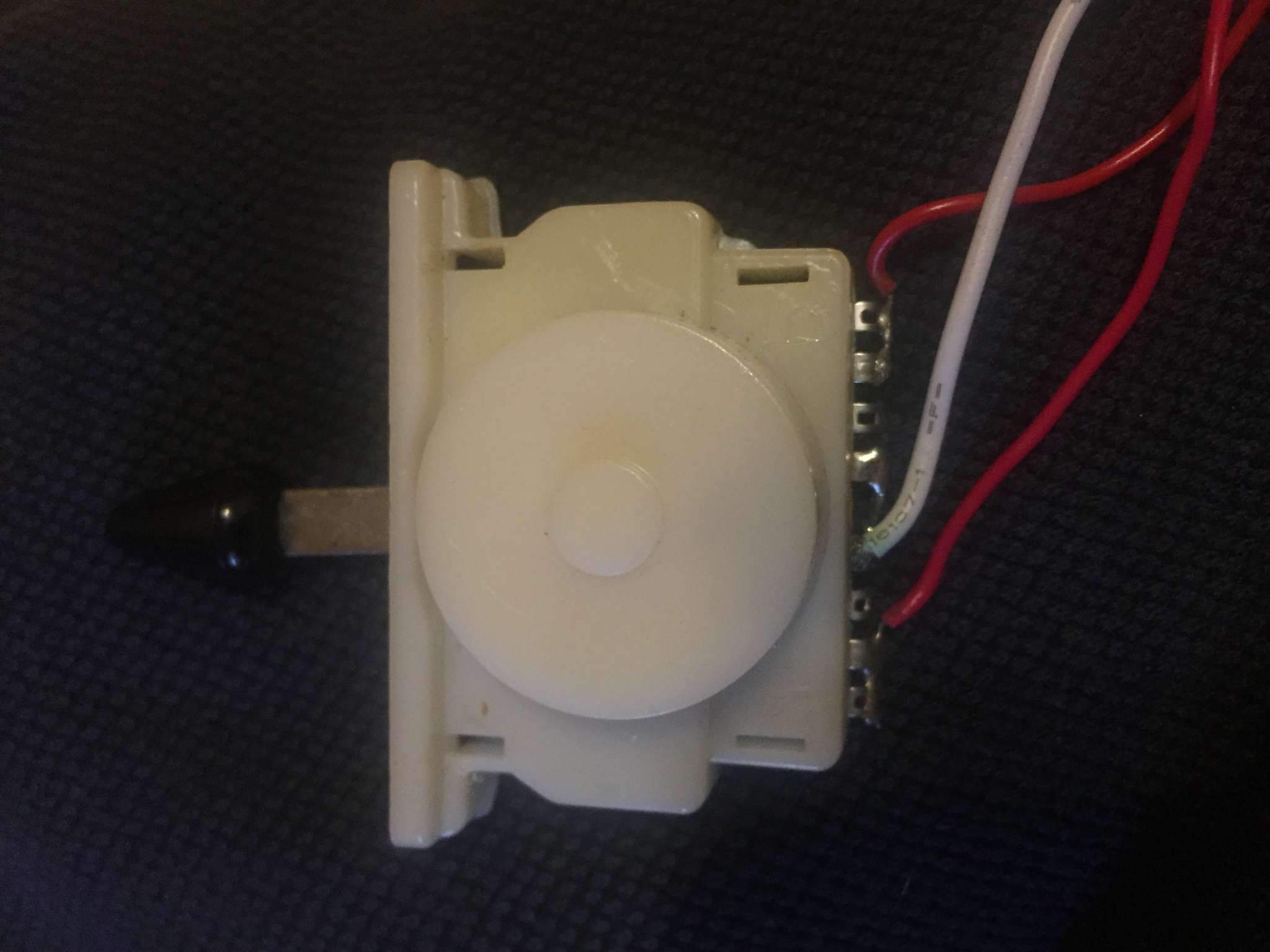

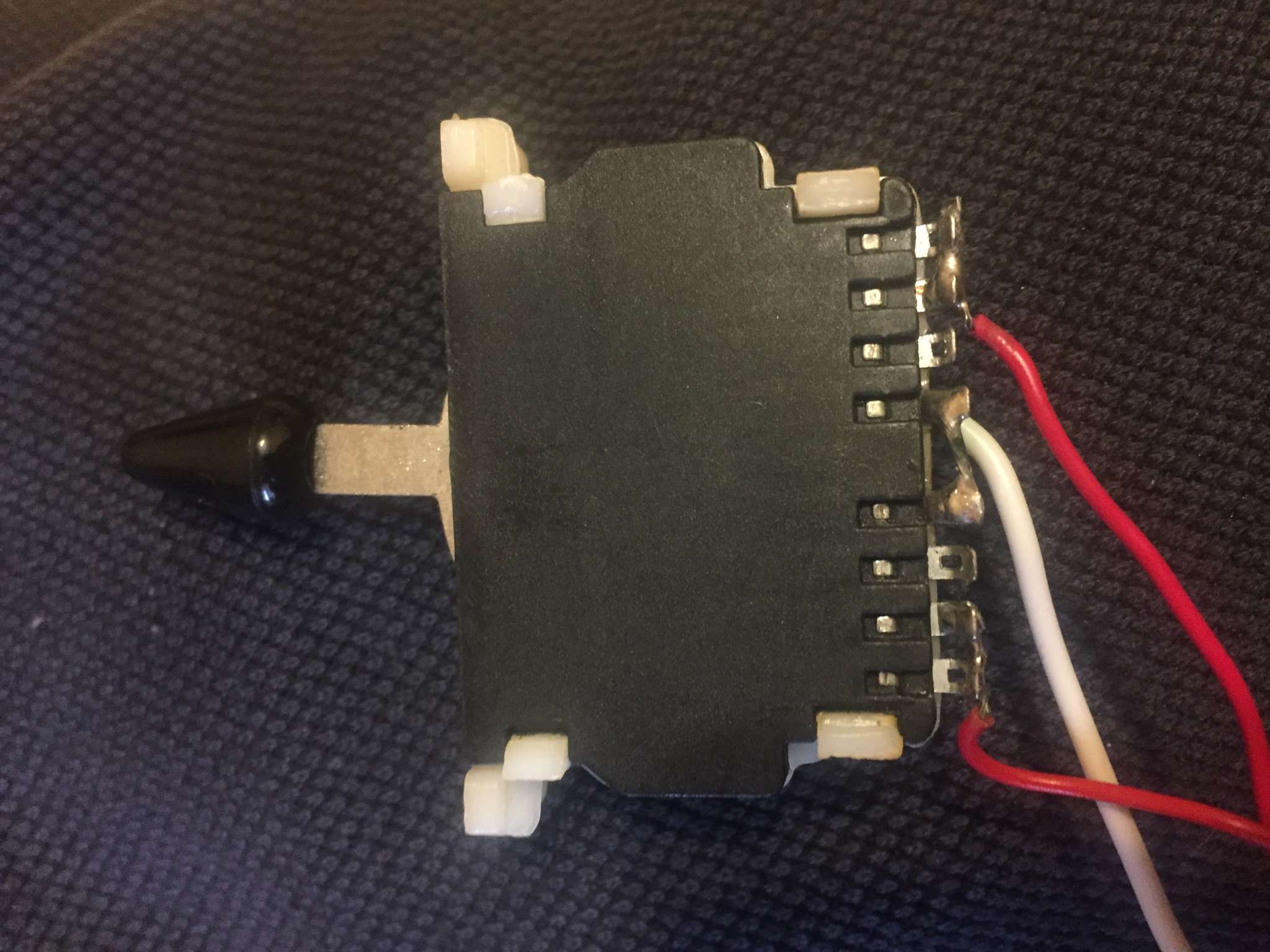

Подскажите пожалуйста , на ямаху rgx220 хочу поставить ежей вместо заводского гумна, там свитч родной стоит с корпусом из пластмассы

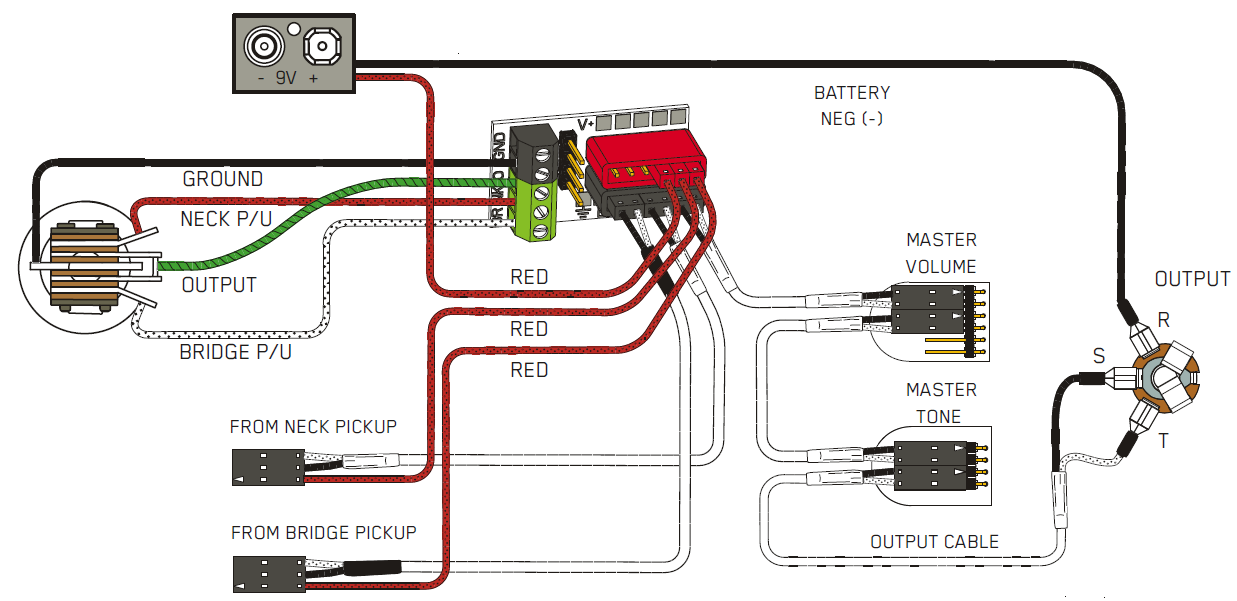

Но в схеме

Земля идёт на корпус свитча а он из пластмассы, я в этом вообще не разбираюсь а собрать хочется, мне конечно эта китайщина не нравится и хочется нормальный свитч как вот этот

но там я вряд ли соображу какие Контакты надо паять, если кто знает поделитесь советами что делать, спасибо

deLuther · « **Ответ #1 :** Января 21, 2019, 14:37:49 »

Ну не будет корпус свитча заземляться и что? Конечно чуть хуже, но не принципиально, главное чтобы остальная земля соединялась по схеме.

Guun · « **Ответ #2 :** Января 21, 2019, 14:42:07 »

Не, все стоит как нарисовано на схеме, только с землёй переключателя проблема , а теперь ещё проблема с шаллером, у него ручка короче чем у моего китайского , получается придётся этот пользовать(((

deLuther · « **Ответ #3 :** Января 21, 2019, 14:47:17 »

У меня на паре гитар стоят свитчи вроде без соединения с общей землёй, только на одной индивидуальные мини-переключатели заземлены. Без заземления разве что когда касаешься к металлическим ручкам (они без набалдашников пластиковых) что-то чувствуется. Ну и на обычных, пока набалдашник не наденешь.
Главное соединить бридж гитары с землёй, в наших условиях это ежам довольно прилично помогает, это важнее заземления свитча.
Раз гитара была с пассивами, то провод от бриджа должен идти внутри темброблока, его зажать в шине EMG.

Guun · « **Ответ #4 :** Января 21, 2019, 14:53:54 »

А может кто подскажет свитч с длинным штырьком и заземлением бывает? Чего-то все стандартные идут, не пилить же гитару из за этого(((

... и добавил:

А с другой стороны может весь смысл пластмассового корпуса что там не нужна земля? Если так то сбоя в этой схеме не будет? Я просто все установил но жду второй хамб и проверить пока не могу

... и добавил:

А я как раз этот провод отрезал))) надо тогда его обратно установить и впихнуть вместо земли переключателя

... и добавил:

Там в шине 2 земли, наверное по барабану в какую пихать с бриджа провод?

deLuther · « **Ответ #5 :** Января 21, 2019, 16:28:21 »

Цитата: Guun от Января 21, 2019, 14:53:54

Там в шине 2 земли, наверное по барабану в какую пихать с бриджа провод?

Да, по барабану. Сбоя в схеме не должно быть, главное чтобы всё остальное было правильно подсоединено и кинуть провод от бриджа.
Может в штатах и нормально без этого, но у на лучше заземлять. Сильно уникальным ежи не отличаются, а те же блэкауты дункан предлагает устанавливать с заземлением.
В-принципе заземление на свитч может означать соединение с внутригитарным экраном (если он есть в полостях), при наличии такого тоже стоит подсоединить к земле шины.

Guun · « **Ответ #6 :** Января 22, 2019, 20:32:19 »

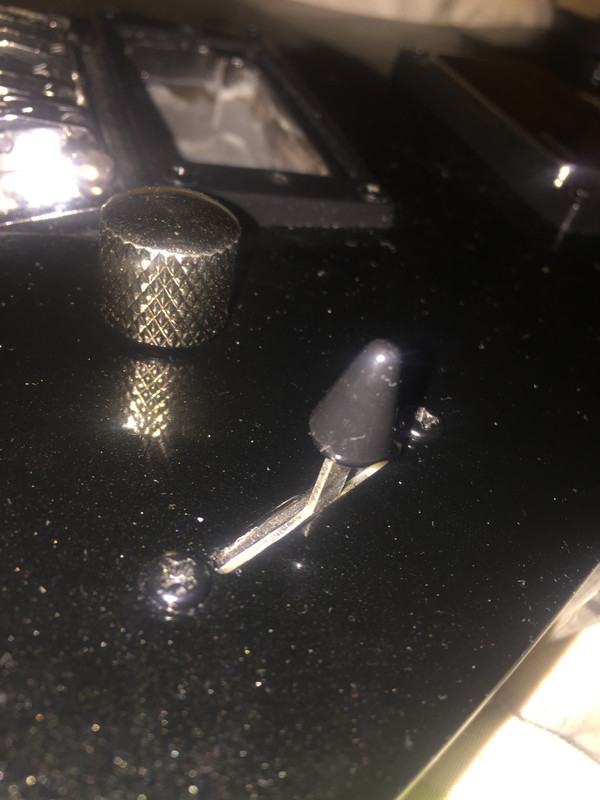

Где-то прочитал что бридж с емг не заземляется типа при контакте с микрофоном какой-то пипец произойдёт, но фиг с ним , при прикасании к металлу штырька если без колпачка дотронуться происходит щелчок но это фигня а Шаллер всё-таки подошло правда в притык . Теперь трагедия как распаять его, может кто подскажет схему на два хамба, к сожалению я в этом вообще ни бум бум , тестер есть только я пользоваться им не умею(((((

... и добавил:

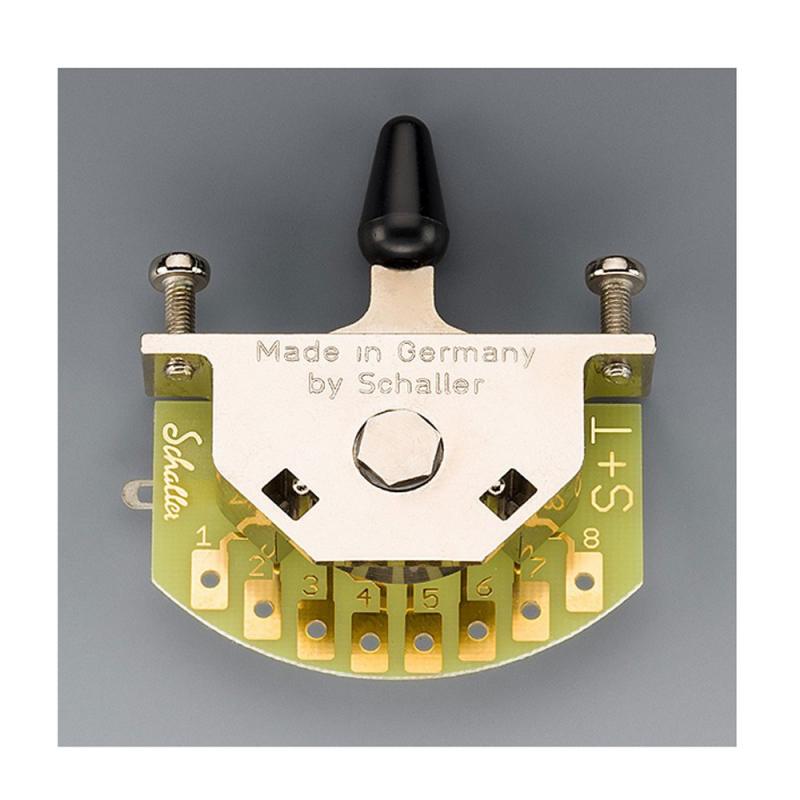

Schaller 15310013 Megaswitch S Переключатель 3-х позиционный Помогите распаять

... и добавил:

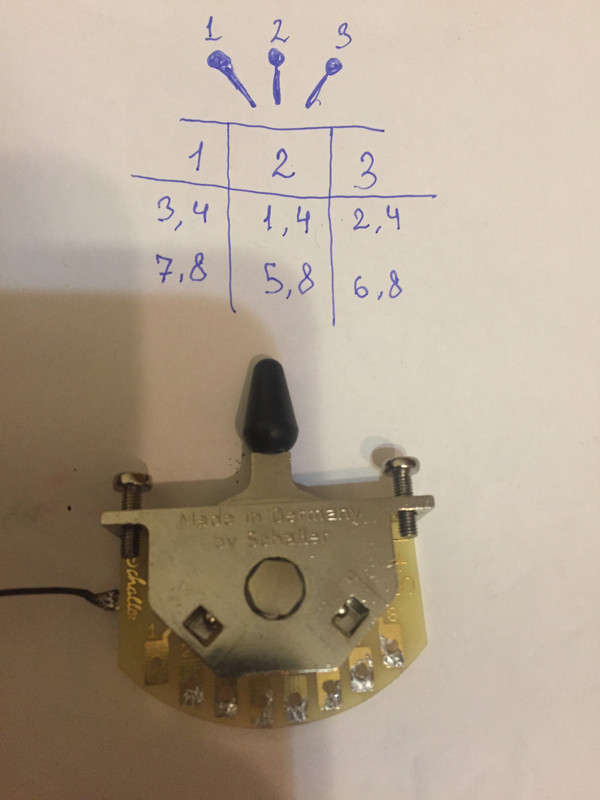

Вот попытался замерить сопротивление , группы контактов через запятую которые оказывают сопротивление, как тут все это распределить?
