От датчиков идет 3 провода, красный- спаивается с клеммой батарейки( для питания короче)
Черный-земля, по этим фоткам и схеме мастер из шамрая сказал что этот провод выступает еще как экран(то бишь та самая оплетка про которую я говорил)
Ну и белый как я понимаю сигнал
Может неправильно понял о каком черном проводе ты говоришь, но один из них это минус с батарейки
Да, все правильно понял - белый (сигнал), черный (земля, в том числе для питания) и красный (плюс питания). Ты проверь, правильно ли на джеке все распаял - гнездо должно быть стерео, минусы датчиков и питания должны замыкаться между собой при включении моно-джека, в противном случае ничего работать не будет. Проверь минусовые провода в ТБ - все ли верно сделал, сравни со схемой.
А датчики б/у? Если да, то живые ли?

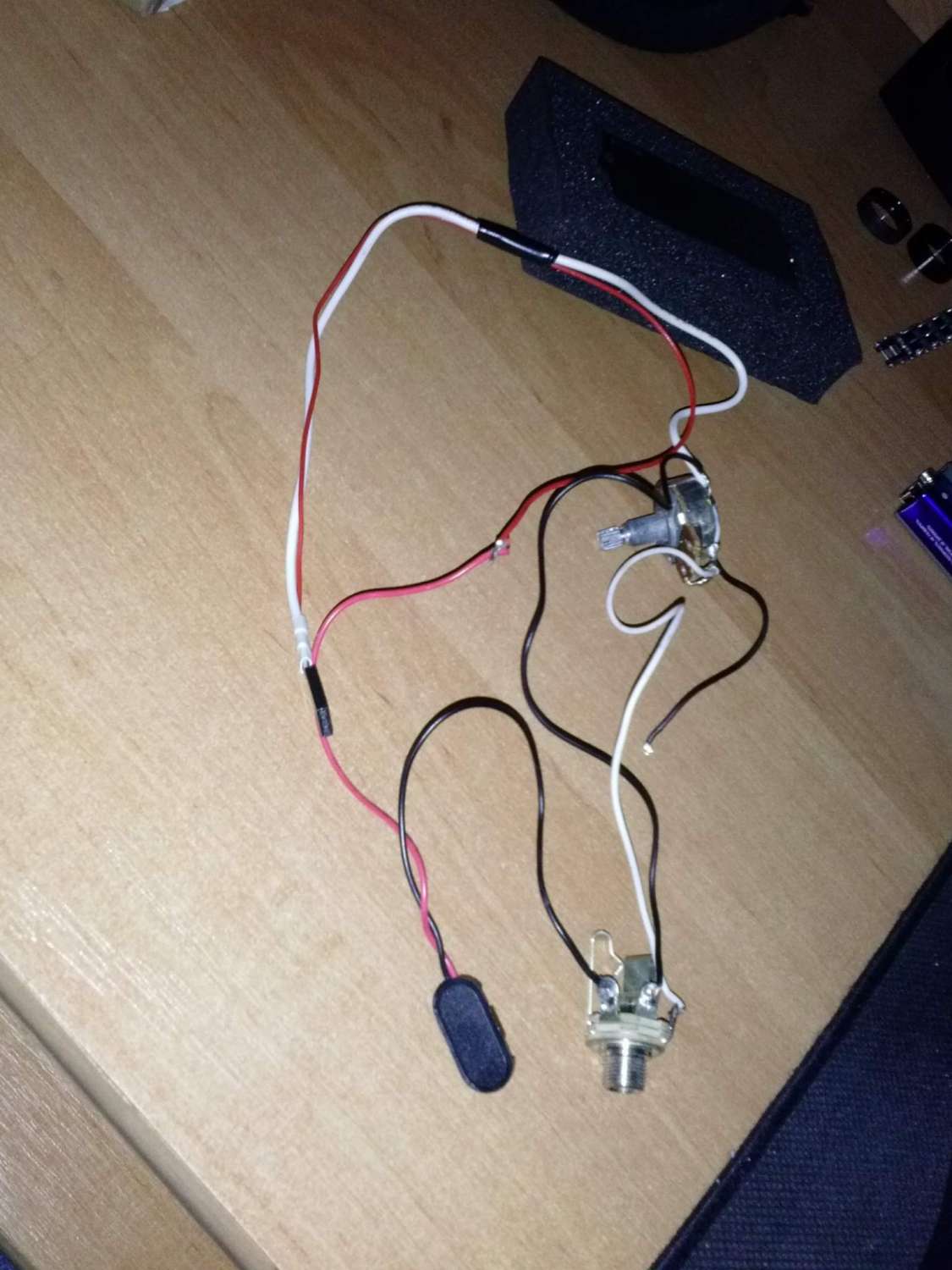

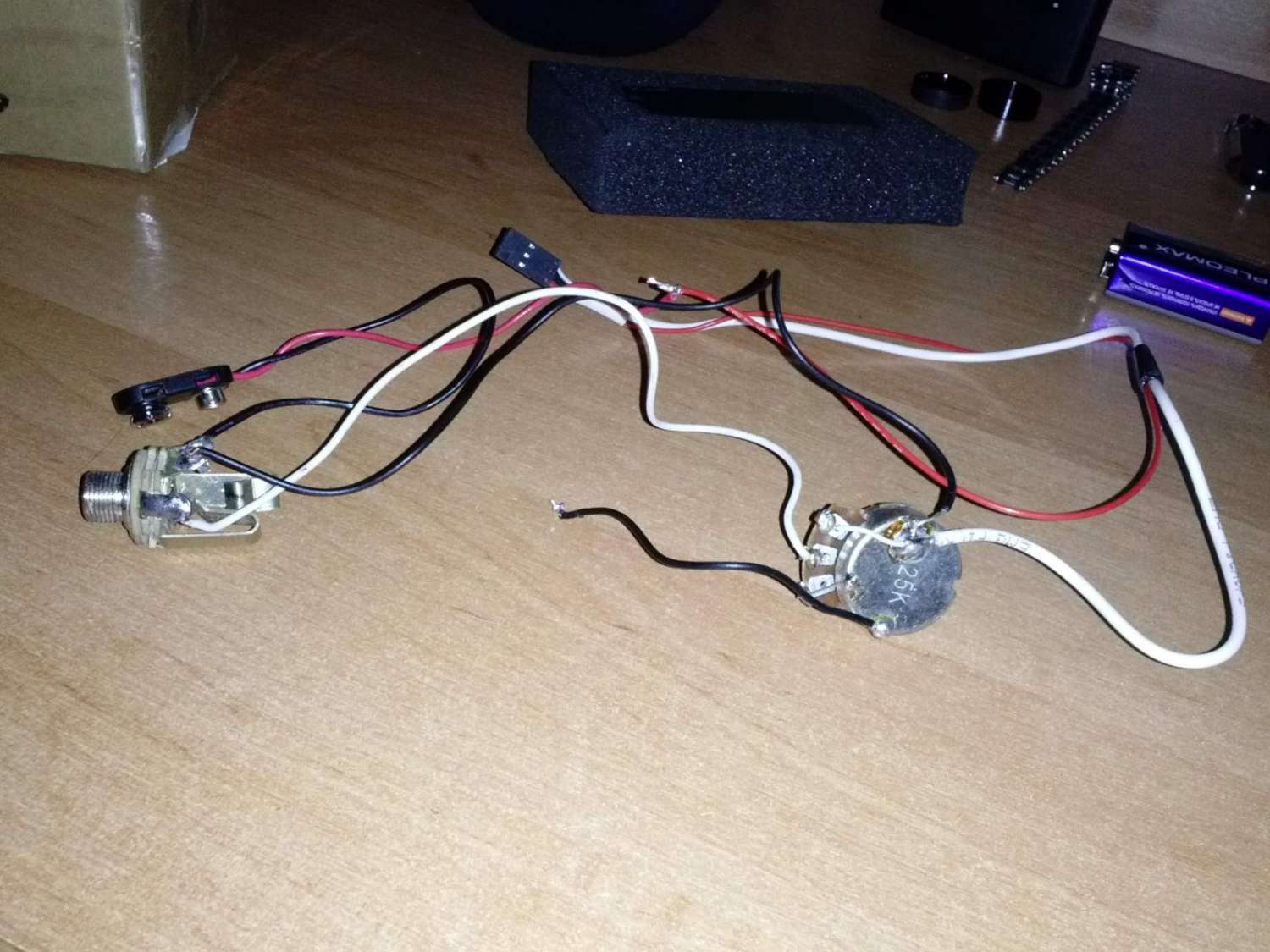

П.С.: Посмотрел твои фотки еще раз внимательно - мне изменяет зрение или левые ножки потенциометров не соединены с корпусом? Если так, то соедини.
П.П.С.: Вообще, перечитал твой первый пост и ни фига не понял. Должно быть так - земля датчиков паяется на корпус потенциометра, левая ножка которого тоже замкнута на корпус, с этого же места должен идти провод на секцию R или S разъема TRS (стерео-разъем). Затем сигнал с датчиков идет на соответствующие клеммы переключателя, откуда идет на правую ножку потенциометра, а со средней ножки - на секцию Т разъема. Минус батарейки паяется к секции R или S разъема, которая осталась свободной, а красные провода соединяются между собой.
Батарейку не забудь новую поставить.
П.П.П.С.: Сам гуманитарий, однако ж разобрался давным-давно, еще лет 10 назад, когда столкнулся с установкой 89-го Ежа, а там проводов поболее будет.
