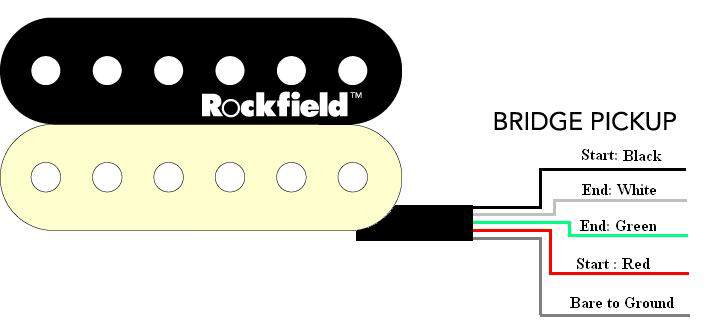

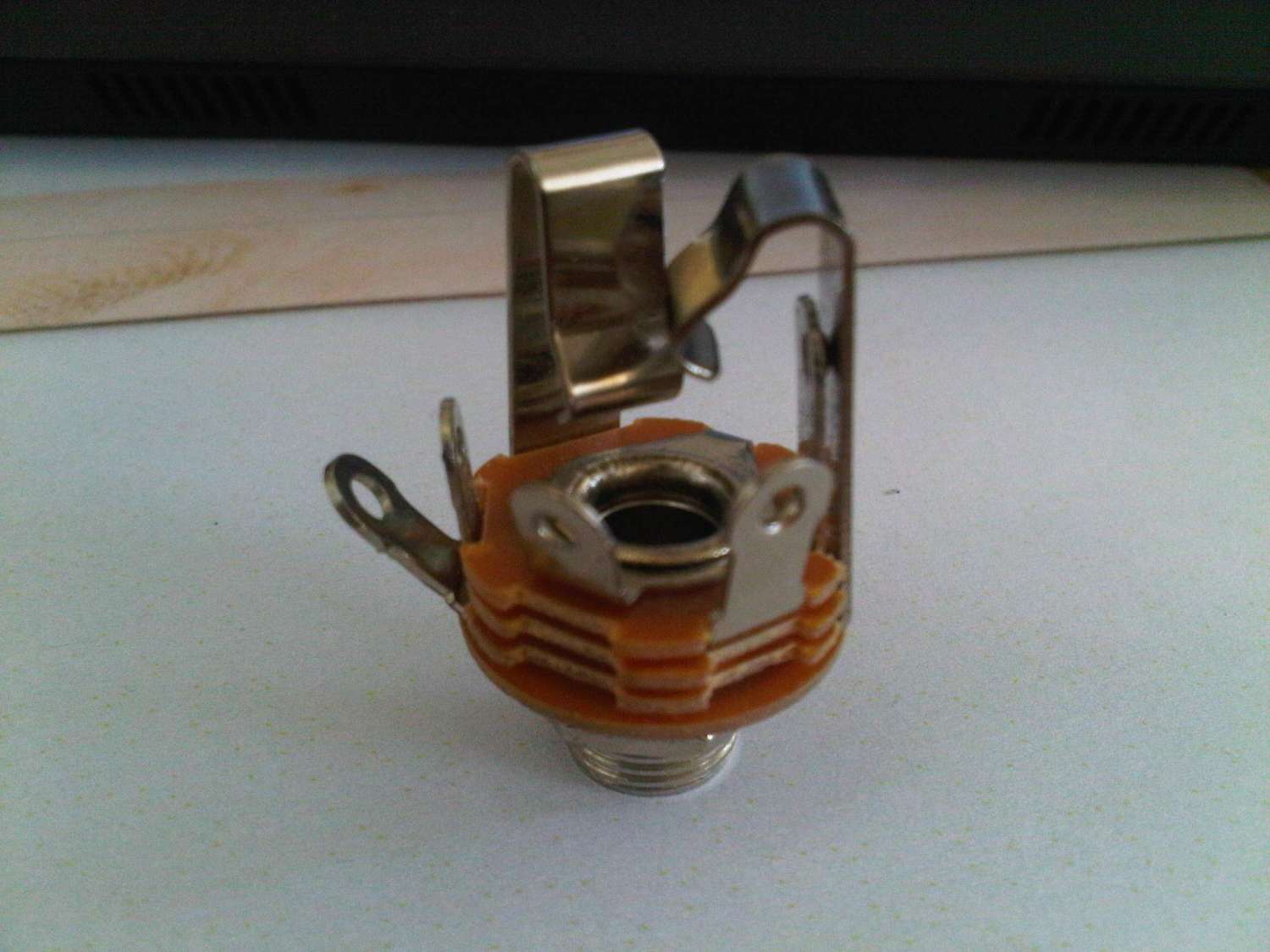

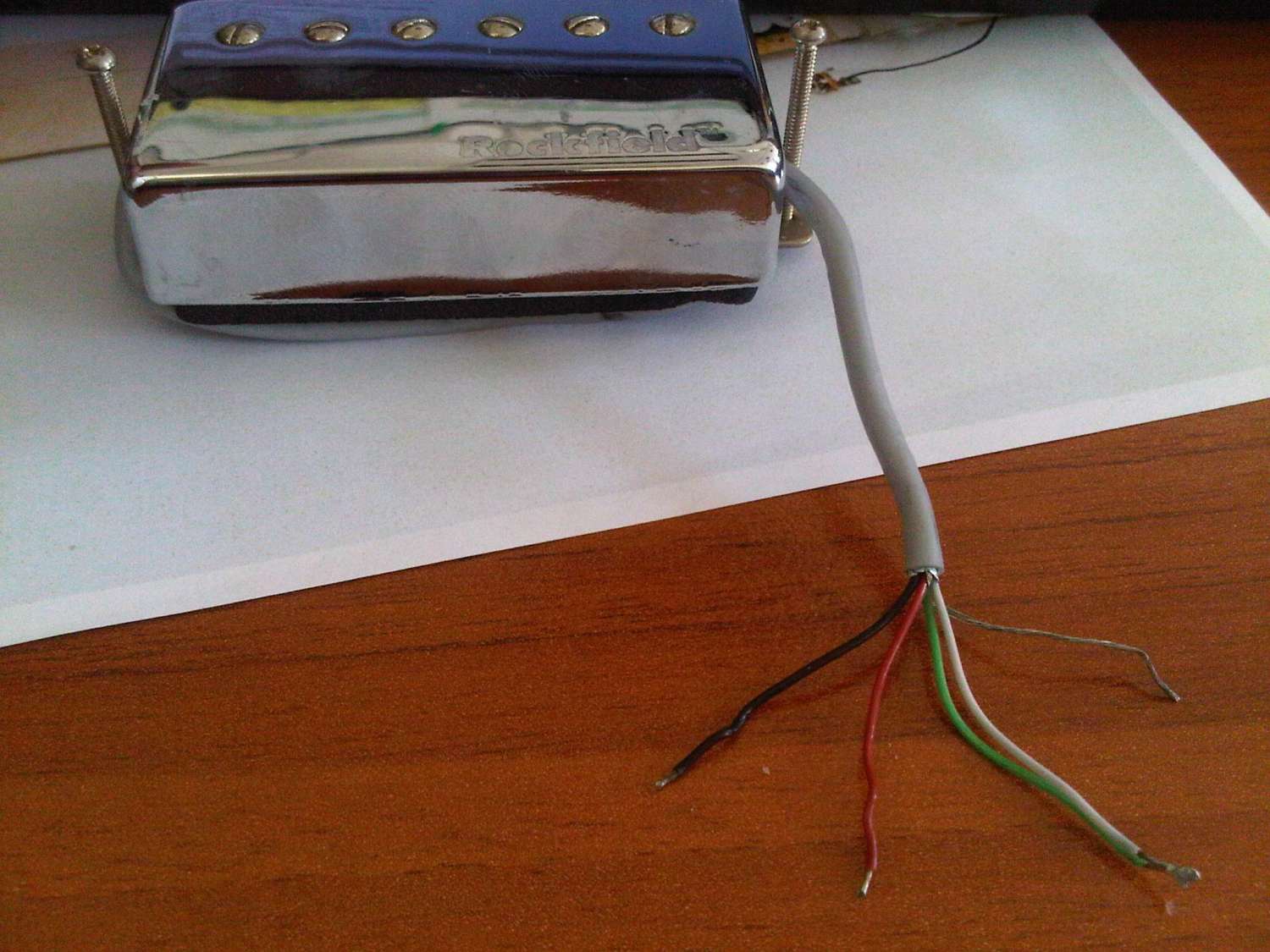

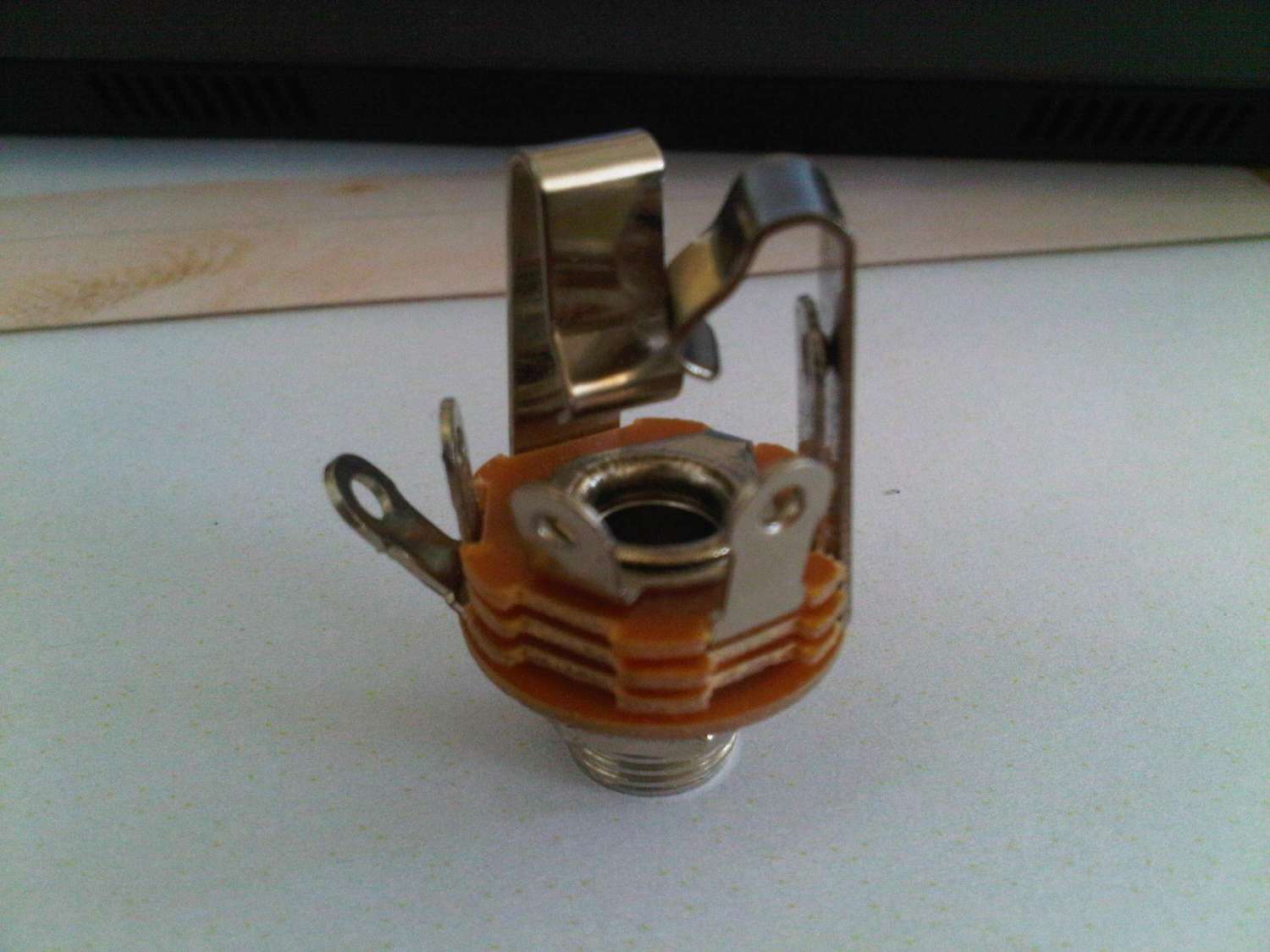

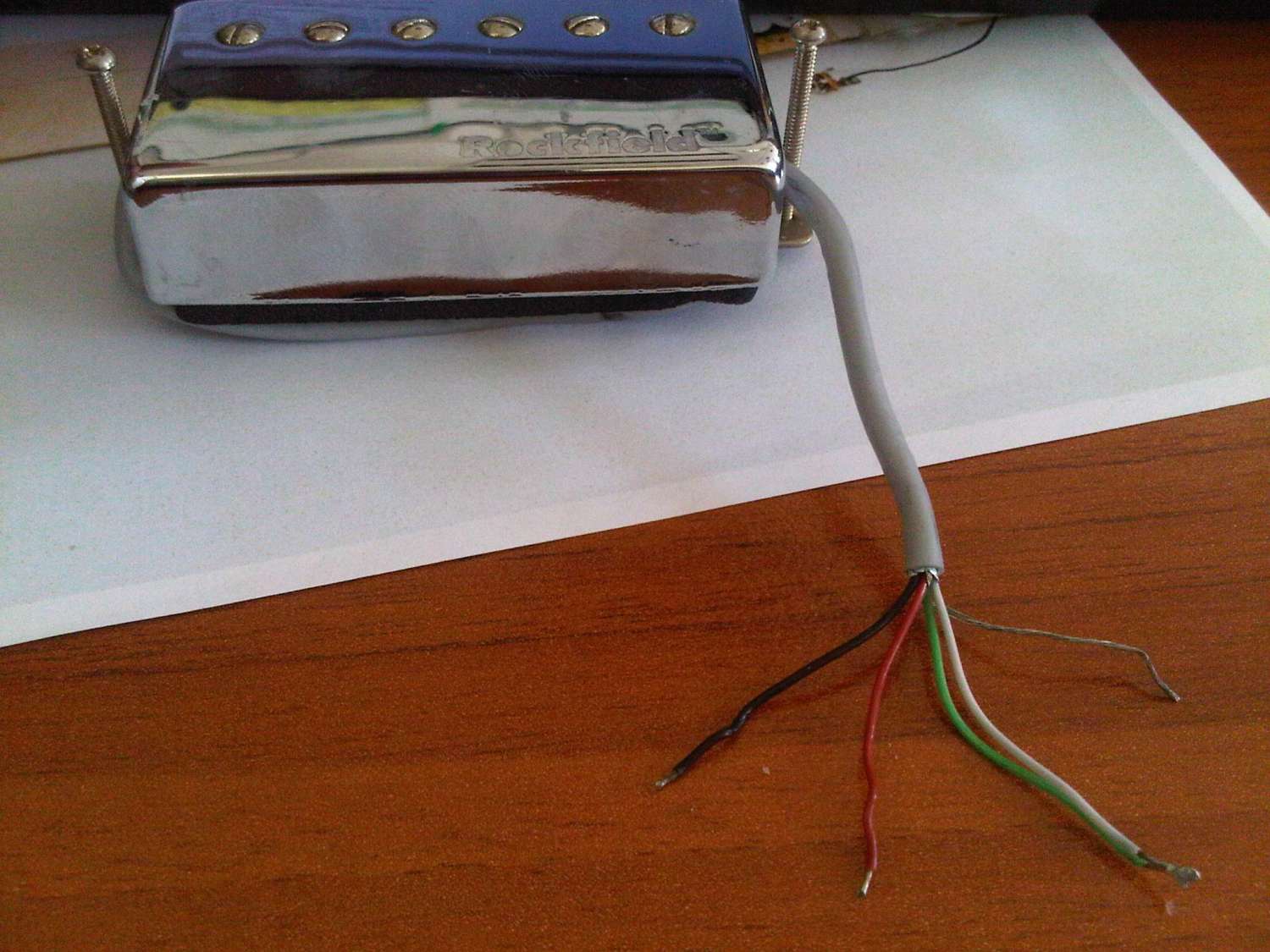

Ни черта не шарю в пайке, срочно объясните пожалуйста на пальцах! Есть хамбакер c пятью проводами, есть output jack с четырьмя контактами, какой провод куда припаять, чтоб работало? Напрямую, без регуляторов! Фото хама, кодировки и гнезда во вложении. В инете нашел по рокфилдам, так: North start - black, north finish - white, south start - red, south finish - green. Пятый без оплетки провод (земля?). Но вот что тут к чему я запутался совсем)

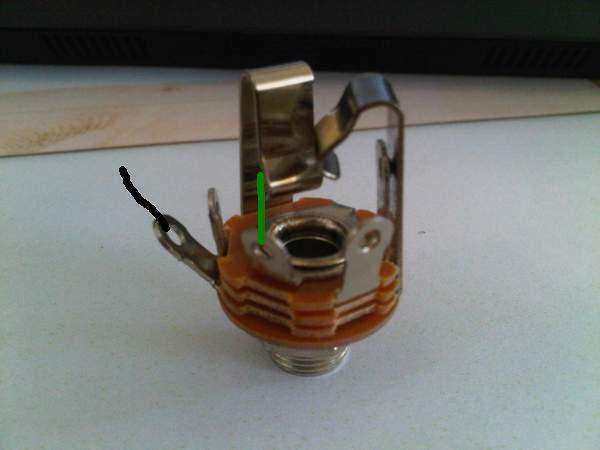

Спасибо за помощь! Белый с красным спаять и никуда? Остальные контакты пустые остаются получается?
Ручки и не было, сменил звучки на гитаре, остались старые, купил гнездо какое было, хочу побаловаться дидли-бо на даче)

Стоп-стоп! Для стандартной распайки хамбакера тебе надо не белый с красным, а белый с зеленым вместе спаять! А соответственно красный вместо зеленого - на землю

Не, просто ты расписал схему если цветовые коды как у дунканов. А автор выше написал - у него коды другие, север - черный начало, белый конец, юг - красный начало, зеленый конец

Не совсем так - для последовательного соединения надо собственно катушки соединить последовательно Просто если конец с началом соединять у катушек - не будут взаимовычитаться шумы. Ну и звук специфический

Можно и просто звучек к гнезду, почему нет то. Понравится ли или нет звук датчика напрямую - это уже другой вопрос

Можешь теперь попробовать классическую распайку - скорее всего больше понравится
