Привет!

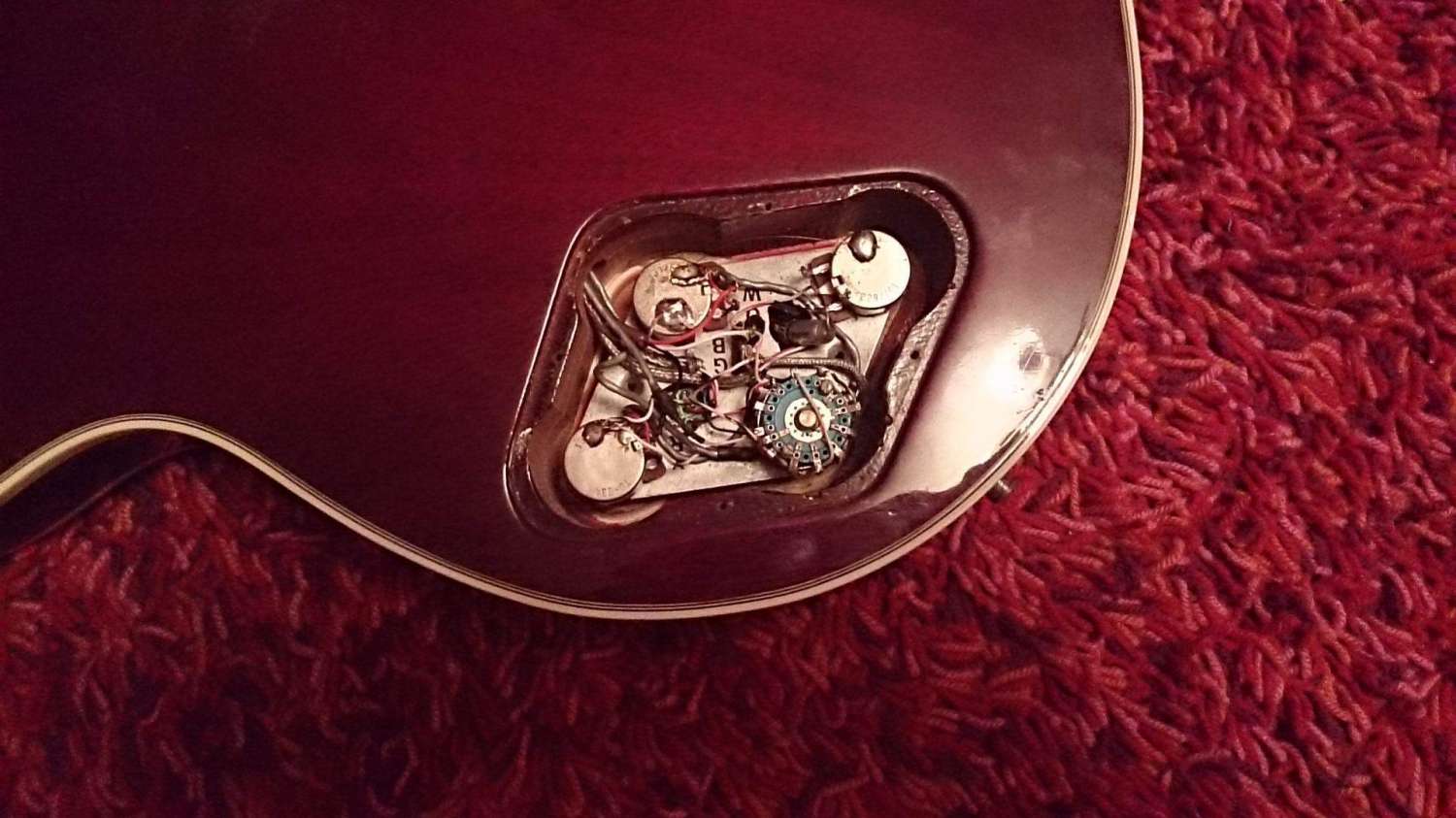

Достался гибсон с кастомной распайкой, легенда гласит, что это все делал хороший американский мастер. Не могу понять, что эта система делает.

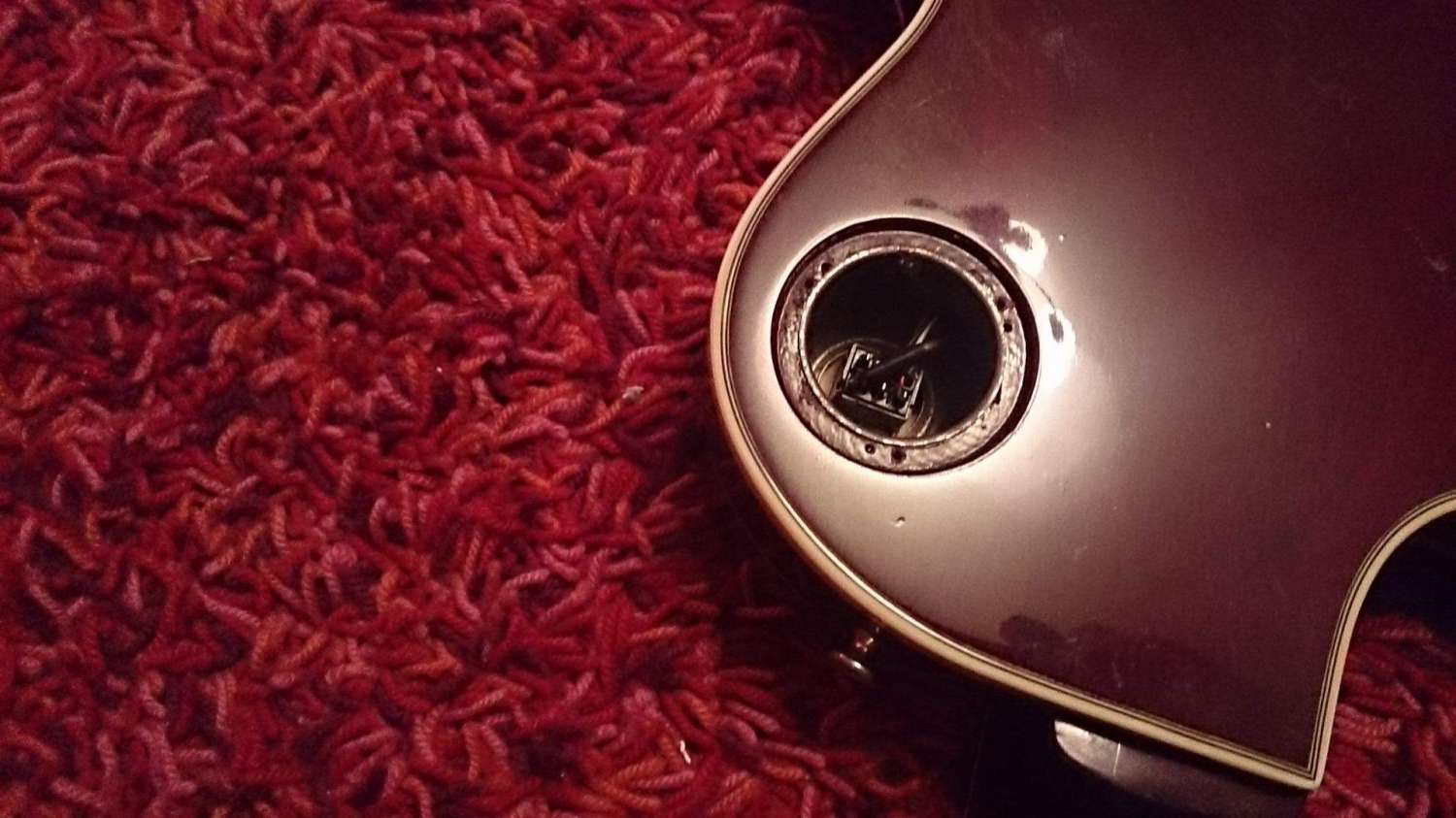

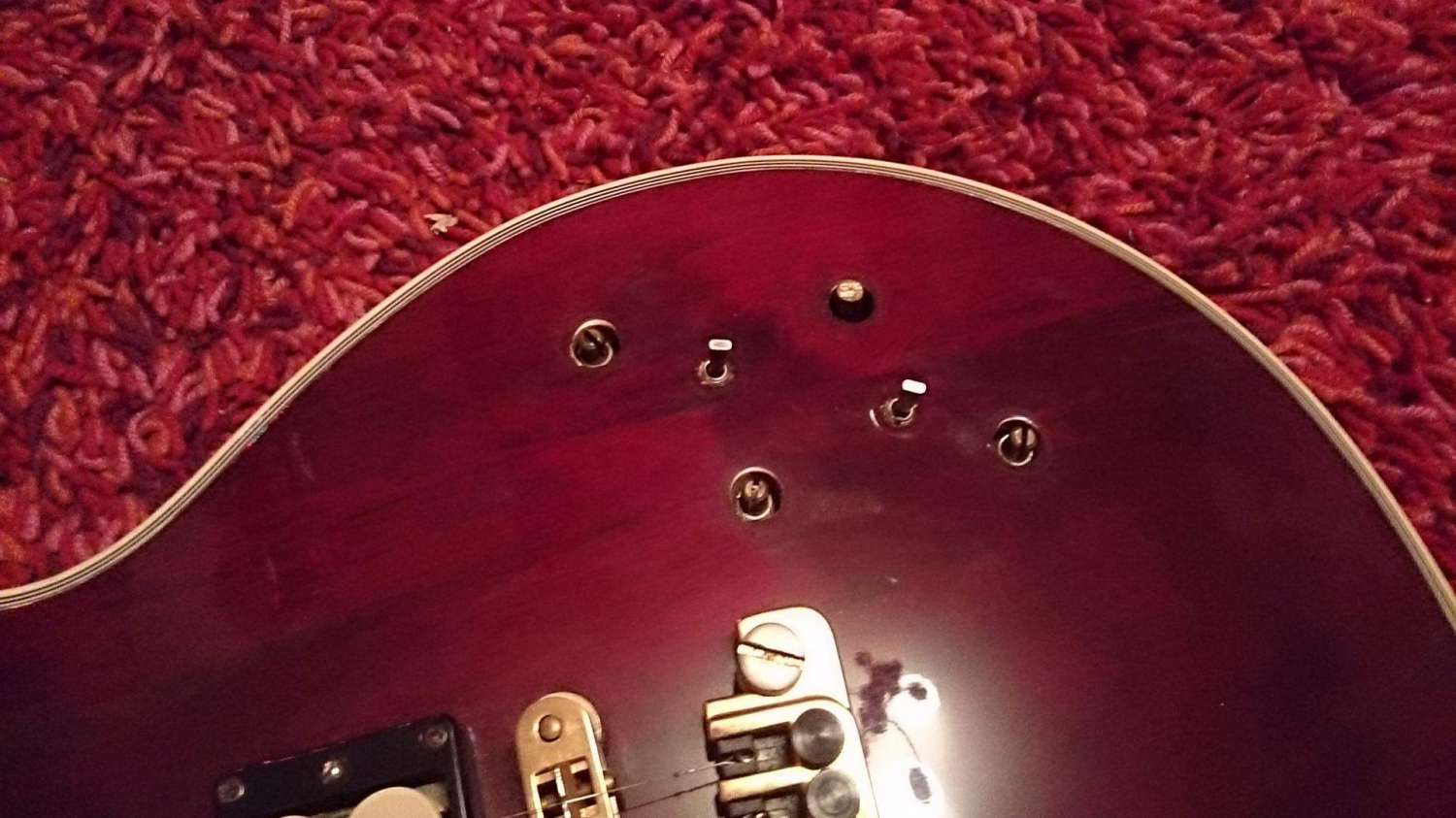

Кратко: туда-сюдашечка над неком там двухпозиционная (не трех как в оригинале). Две крутилки громкости, одна тона. Четвертая крутилка 5ти позиционная. Еще вмонтированы два 3х позиционных тумблера.
Помогите, пожалуйста, точно разобраться что там что делает, может кто-то по фоткам поймет или кто-то с подобным уже сталкивался?ё

к мастеру неси, если что не так. ничерта не видно + хз, что за свичи стоят, как они коммутируют...

Погорячился я с варитоном, на нем должны быть конденсаторы разной ёмкости, а их не видно. Скорее это галетный, роторный переключатель. Короче, головоломка какая-то.

Гвоздём проверь какие из катушек в какой комбинации работают. Там не более 20 позиций всего, дольше разбираться с проводами будешь.

неверно считаешь. к примеру, если по одному 3-ому тумблеру для одного даччега (например - послед хамб/отсечка/параллельный хамб) - значит одно умножение на 3 убираешь.... уже остается 30 вариантов - по 15 для каждого датчика. видимо, на ротари-свиче, все же, магазин (набор) кондеров стоит. но на фото я ничерта увидеть не могу, сори. самый логичный вариант, как по мне, такой:
1. переключатель на 2 положения - бридж или нек. тут проверить просто
2. по одному переключателю на три положения для каждого даччега - послед хамб/отсечка/параллельный хамб. аналогично - проверяем постукиванием по магнитопроводам и поигрыванием
3. ротари свич - в одном положении без кондера и в 4 других - подключаются кондеры, которые меняют частоту резонанса даччегов и высоту пика... тут получим разный звук в области верхних частот в разных положениях (мож и верхнюю середину "цепанет" ).

Предположим, что два тумблера между потами отсекают левую или правую катушку каждого датчика, среднее положение хамбакер. Пятипозиционный ротор миксует датчики, как на суперстратах с двумя хамбами (возможно это вместе не работает, потому и ничего не меняется). Верхний тумблер включает нек или бридж.

ребят, спасибо за отзывчивость!
конечно, там все было гораздо сложнее, чем вы описываете, я бы не спрашивал) отнес мастеру, с этим разбираться не стали, сделали новую схему. Теперь в место двухпозиционника стандартный трехпозиционник, вместо пятипозиционника стандартный тон, и вместо всех потов пуш-пулы) могу выбирать абсолютно любые датчики, врубать противофазы и киллсвитч.

Короче по Джимми Пейджу.
