Помогите с пятипозиционником.
« : Января 24, 2009, 15:45:43 »
Имется ибанез 550, датчики родные V7,V8,S1. Родной переключатель сдох, купил шалеровский и немогу понять как распаять. Помогите пожалуйста! Если есть возможность скинте фото, что куда паять. Заранее спасибо!

Оффлайн Sidches

  • Опытный
  • ****
  • Сообщений: 746
  • Fighting for metal...
Re: Помогите с пятипозиционником.
« Ответ #1 : Января 24, 2009, 16:09:35 »
Скинь фото датчиков с проводами и переключателя, а то на имеющейся инфе далеко не уедешь! ???

Оффлайн Miguel Gonsalez

  • Ветеран форума
  • ******
  • Сообщений: 5868
  • .
Re: Помогите с пятипозиционником.
« Ответ #2 : Января 24, 2009, 16:10:52 »
Цитата: MAGVAY от Января 24, 2009, 15:45:43
Имется ибанез 550, датчики родные V7,V8,S1. Родной переключатель сдох, купил шалеровский и немогу понять как распаять. Помогите пожалуйста! Если есть возможность скинте фото, что куда паять. Заранее спасибо!

Ну, если шаллеровский 5-позиционник, это не "супер-свитч", то также, как и родной.

Вот тут есть про то,  как его паять, правда, только в одном варианте.
http://schaller-guitarparts.de/upload/C36b08e8aX1158455c753XY484d/1191931173969/Schaltungszubehoer105S.jpg
« Последнее редактирование: Января 24, 2009, 16:15:38 от Miguel Gonsalez »

Оффлайн MAGVAY Автор темы

  • Новичок
  • *
  • Сообщений: 11
Re: Помогите с пятипозиционником.
« Ответ #3 : Января 24, 2009, 16:16:33 »
Сейчас сфоткаю все и скиную

... и добавил:



... и добавил:



... и добавил:

« Последнее редактирование: Января 24, 2009, 16:58:42 от MAGVAY »

Оффлайн Sidches

  • Опытный
  • ****
  • Сообщений: 746
  • Fighting for metal...
Re: Помогите с пятипозиционником.
« Ответ #4 : Января 24, 2009, 17:11:21 »
Так этож обычный свитч, че перед заменой не сфотал как было? Вот тебе пара ссылок в помощь:
http://www.seymourduncan.ru/?s
http://www.seymourduncan.ru/new/s/hum_sing_hum_1vol_switch.jpg

Оффлайн Miguel Gonsalez

  • Ветеран форума
  • ******
  • Сообщений: 5868
  • .
Re: Помогите с пятипозиционником.
« Ответ #5 : Января 24, 2009, 17:15:56 »
Цитата: MAGVAY от Января 24, 2009, 16:16:33
Сейчас сфоткаю все и скиную

Один в один паяй. Переключатели одинаковые абсолютно, а по фотке восстановить твою, судя по всему, достаточно навороченную, разводку, достаточно сложно. Но, по идее, это должно быть что-то из стандартных ибанезовских схем. Ща попробую че-нить надыбать.

Оффлайн MAGVAY Автор темы

  • Новичок
  • *
  • Сообщений: 11
Re: Помогите с пятипозиционником.
« Ответ #6 : Января 24, 2009, 17:22:01 »

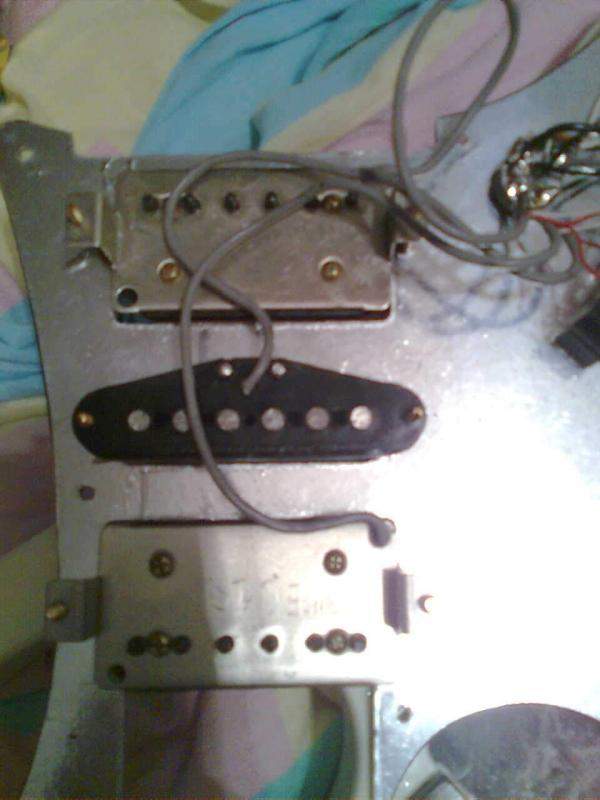

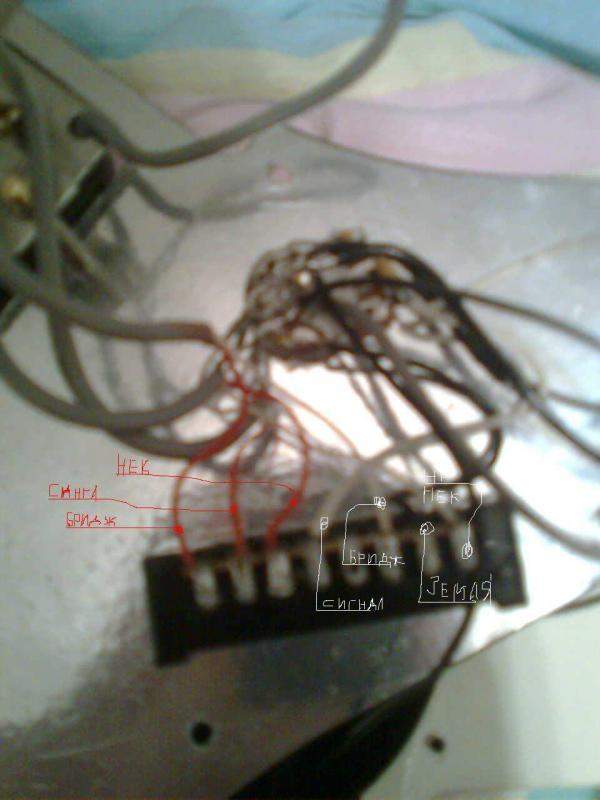

Первый красный с бриджевого хамба, второй красн с сингла, третий красн с нек хамба, потом белый сигнальный, потом путо, потом белый с бридж хамба, потом черный земля на пот громкости и последний беый с нек хамба. Все экраны проводов и белый с сингла на пот громкости.

... и добавил:

Цитата: Sidches от Января 24, 2009, 17:11:21
Так этож обычный свитч, че перед заменой не сфотал как было? Вот тебе пара ссылок в помощь:
http://www.seymourduncan.ru/?s
http://www.seymourduncan.ru/new/s/hum_sing_hum_1vol_switch.jpg
У меня совсех датчиков выходят по 3 проводка беый, красный и экран.
« Последнее редактирование: Января 24, 2009, 17:27:24 от MAGVAY »

Оффлайн Sidches

  • Опытный
  • ****
  • Сообщений: 746
  • Fighting for metal...
Re: Помогите с пятипозиционником.
« Ответ #7 : Января 24, 2009, 17:32:21 »
Интересно, а с сингла-то чего 3 провода? Отсечка что ли там? ;D

Оффлайн MAGVAY Автор темы

  • Новичок
  • *
  • Сообщений: 11
Re: Помогите с пятипозиционником.
« Ответ #8 : Января 24, 2009, 17:32:59 »

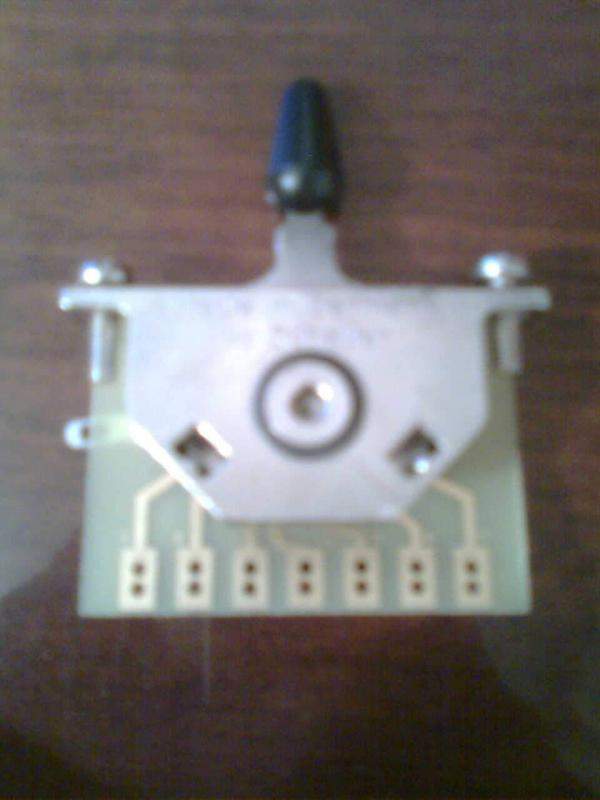

Miguel Gonsalez,  Как один в один на родном 8 ног, а на новом 7, пробовал прозвонить свич нидопер как.

... и добавил:

Sidches, Там красный и белый сигнальные и экран.
« Последнее редактирование: Января 24, 2009, 17:36:36 от MAGVAY »

Оффлайн Miguel Gonsalez

  • Ветеран форума
  • ******
  • Сообщений: 5868
  • .
Re: Помогите с пятипозиционником.
« Ответ #9 : Января 24, 2009, 17:40:30 »
Цитата: MAGVAY от Января 24, 2009, 17:32:59
Miguel Gonsalez,  Как один в один на родном 8 ног, а на новом 7, пробовал прозвонить свич нидопер как.

Ну, так, скорее всего, контакт, с которого идет на выход (центральный, видимо) один вместо двух.

Блин... а то ли я туплю, то ли это P-switch и он для PRS, вообще. То есть. для двух хамбов максимум. Х/з... на ибанезе после очередного редизайна, как обычно, потерялись диаграммы распаек, а вот так из мозга придумать не могу. Стратовский свитч - шизофреническое устройство.
« Последнее редактирование: Января 24, 2009, 17:49:32 от Miguel Gonsalez »

Оффлайн MAGVAY Автор темы

  • Новичок
  • *
  • Сообщений: 11
Re: Помогите с пятипозиционником.
« Ответ #10 : Января 24, 2009, 17:55:49 »
Вот так все припаяно, все экраны на громкости.

Оффлайн BJ

  • Опытный
  • ****
  • Сообщений: 747
  • beetlejuice
Re: Помогите с пятипозиционником.
« Ответ #11 : Января 24, 2009, 18:00:40 »
« Последнее редактирование: Января 24, 2009, 18:03:44 от BJ »

Оффлайн Sidches

  • Опытный
  • ****
  • Сообщений: 746
  • Fighting for metal...
Re: Помогите с пятипозиционником.
« Ответ #12 : Января 24, 2009, 18:10:28 »
от там где у тебя земля, попробуй сингл белый припаять и судя по схеме, выход на потц будет 3 контакт слева, перепаивай...
« Последнее редактирование: Января 24, 2009, 18:12:41 от Sidches »

Оффлайн MAGVAY Автор темы

  • Новичок
  • *
  • Сообщений: 11
Re: Помогите с пятипозиционником.
« Ответ #13 : Января 24, 2009, 18:16:35 »
Цитата: Sidches от Января 24, 2009, 18:10:28
от там где у тебя земля, попробуй сингл белый припаять и судя по схеме, выход на потц будет 3 контакт слева, перепаивай...
Зачем? все работает именно так, я ничего еще неперепаивал.

Оффлайн Sidches

  • Опытный
  • ****
  • Сообщений: 746
  • Fighting for metal...
Re: Помогите с пятипозиционником.
« Ответ #14 : Января 24, 2009, 18:20:24 »
Так я не понял, ты уже разобрался что ли? Все работает?
