Люди, нужна ваша помосч..
Решил поменять родные датчики на Ibanez RG321. Были приобретены Seymour Duncan Invader и Dimebucker.

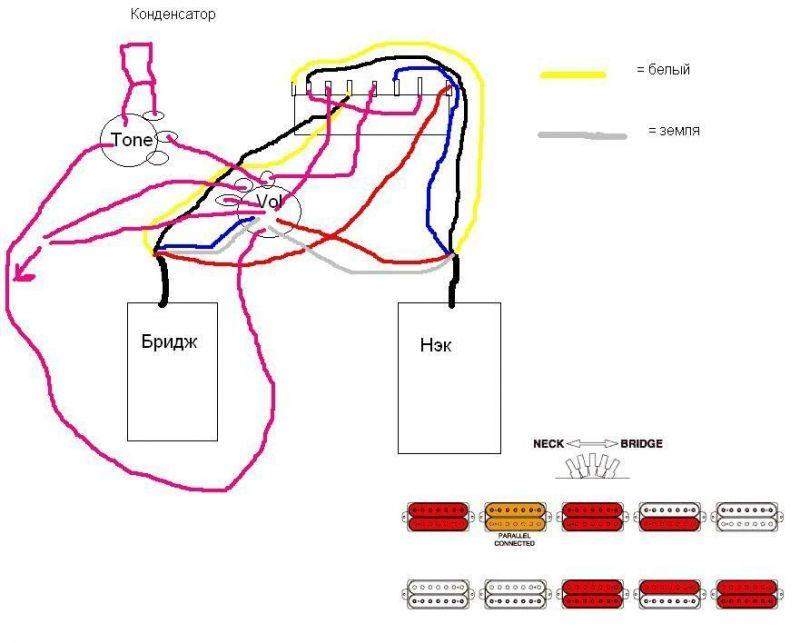

Проблема в том, что я не знаю какие провода на сеймурах соответствуют каким проводам на INF звучках... Зарисовал как было до того, как отпаял родные звучки...
Нужно понять какой цвет сеймуров соответствует какому цвету INF. У сеймуров цвета проводов белый, чёрный, красный и зелёный + земля. У INF - красный, белый, чёрный, синий + земля.
Есть мультиметр, если с помощью него можно как-то что-то определить, объясните как, попытаюсь ))
ПС Пожалуйста, не надо обсуждать целесообразность сего мероприятия, гитара мне дорога как память и мне захотелось побаловать её хорошими датчиками. ^_^
PPS Сайты сеймура и ибанеза смотрел... В силу слабых познаний во всём этом логически дойти до ответа на свой вопрос не смог )
Вот пара ссылок может поможет вам:
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=color_codes - соответствия проводов и катушек. На ибанезе стояли НЕ ДИМАРЗИО ))
http://www.ibanez.com/support/wiringdiagrams.aspx - распайка очень на мою похожая (Guitar, 2004, RG1527)
... и добавил:Всем спасибо большое за помощь, не точно, но очень похоже, что соответствие цветов такое:
синий = зелёный
белый = красный
чёрный = белый
красный = чёрный...
У меня ещё вопрос... сопротивление на одной из катушек датчика мультиметр показывает либо очень большое, либо вообще никакого... Что это? звучит датчик, соответственно. Хреново.
