Нужен, в общем, 5-позиционный переключатель на 3 датчика.
3-х позиционный не идет.

Как раз можно 3 позиции, в каждой позиции только один датчик из 3х, без комбинаций, для которых потребуется польше положений переключателя. У большинства активных датчиков никаких разделений катушек нет.

При такой распайке на 9v - можно. Работать будет в два раза меньше разве что.

Батарейки последовательно, следовательно питание 18 В, а при таком питании срок службы будет меньше чем просто при 9 В. Особенно приколько будет когда батарейки подразряжаются до некой величины, у меня были приколы когда две батарейки разряженные до 7 с чем-то вольт, через какое-то время во время одной гитарной "сессии" внезапно (под нагрузкой) давали напряжение меньше чем каждая батарейка по отдельности
Т.к. я часто пишу диайники параллельно с игрой, то чётко в глаза бросалось - вставил джек в гитару, прописал диайник, скажем через час пиковый уровень сигнала существенно снижался, вот я и стал замерять мультиметром. Батарейки были одинаковые, которые всегда использовались вместе, т.е. разряжались примерно одинаково. Иногда снижение до величины меньшей каждой батарейки по отдельности бывало и за несколько минут.
Чтобы больше было время службы, батарейки должны включаться параллельно.

Батарейки последовательно, следовательно питание 18 В,

Да, что-то я туплю

... и добавил:

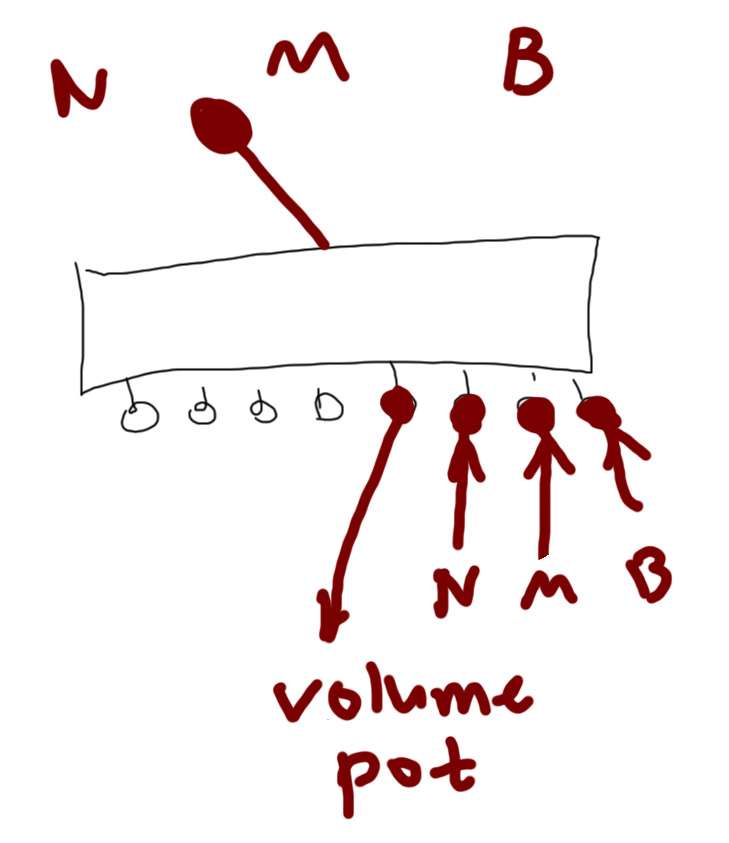

Но даже глядя на это не могу понять как подключить к нему три ЗС?

Специально для тебя достал графический планшет

Лайввайры преимущественно под повышенный вольтаж расчитаны. Даже для ежей и блэкаутов стандартных повышенный вольтаж это поднятие планки внутреннего клиппинга. Если хочется, как на пассиве, не упираться в потолок клиппинга, то 18 В это как раз то что нужно... но могут быть и некоторые побочные эффекты.

Спасибо всем за помощь. Все получилось. Все работает как надо.
Я поражен звуком, и до сих пор под кайфом. Seymour Duncan это я Вам скажу вещь.
По сравнению со старыми EMG HZ, это небо и земля. Хотя их нельзя так сравнивать.
Всего доброго.

... и добавил:

P.S. Мои красавицы!!!!

Здравствуйте. Ребят еще пара вопросов. Обязательно ли места соединения "solder" необходимо припаивать на корпус потенциометра?
И если да, то зачем? Ведь активникам не требуется заземления. Спрашиваю потому что за неполный месяц села батарейка, хотя многие говорят что она может работать до полугода и больше.

В том то и дело что джек после игры вынимаю всегда. Поэтому это не причина.
И все же интересно зачем делать контакт на корпус потенциометра???
