распайка емг 89
« : Июля 31, 2012, 00:09:47 »
думаю не новый вопрос, но все-же)
 есть 81 + 85 на 3ех позиционном тумблере. можно и как напаять чтоб -
 1. 81й
 2. отсечка 89го
 3.  85й (89)
 спасибо



Оффлайн R-Type

  • Эксперт
  • *****
  • Сообщений: 2276
  • Storm Electronics
    • Storm Electronics - гитарные и басовые педали и датчики
Re: распайка емг 89
« Ответ #1 : Июля 31, 2012, 00:35:18 »
нет, на обычном нельзя. для этого тебе нужен будет переключатель с четырьмя группами, да еще и подобрать по включениям (например, on-on-on не подойдет)... а почему не устраивает комплектный вариант с пуш-пулл потенцом, если не секрет?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95529
  • Санкт-Петербург
    • AZG CUSTOM
Re: распайка емг 89
« Ответ #2 : Июля 31, 2012, 07:05:09 »
Можно собрать на 5-позиционном мегасвиче или нужен 4-х секционный на 3 положения, да и то, надо продумать переключения.

Да, там не отсечка, а вертикальный хамб...

Оффлайн Витали Шве Автор темы

  • Новичок
  • *
  • Сообщений: 12
  • GuitarPlayer.Ru fan!
Re: распайка емг 89
« Ответ #3 : Июля 31, 2012, 09:05:43 »
Цитата: R-Type от Июля 31, 2012, 00:35:18
нет, на обычном нельзя. для этого тебе нужен будет переключатель с четырьмя группами, да еще и подобрать по включениям (например, on-on-on не подойдет)... а почему не устраивает комплектный вариант с пуш-пулл потенцом, если не секрет?

 спасиб, жаль.... тогда пуш-пул буду пробовать ставить, просто там столько контактов запутаюсь как напаивать, думал с тумблером будет проще))

Цитата: AZG от Июля 31, 2012, 07:05:09
Можно собрать на 5-позиционном мегасвиче или нужен 4-х секционный на 3 положения, да и то, надо продумать переключения.

Да, там не отсечка, а вертикальный хамб...

спасибо... тогда пуш-пул) самому не сложно напаять ?

Оффлайн R-Type

  • Эксперт
  • *****
  • Сообщений: 2276
  • Storm Electronics
    • Storm Electronics - гитарные и басовые педали и датчики
Re: распайка емг 89
« Ответ #4 : Июля 31, 2012, 09:15:04 »
AZG, у меня стоял 89-ый на шифтуя, я в курсе (и до сих пор в тумбочке валяется вместе со штатным пушпулом и всей комплектацией). какая разница, что коммутировать - хватило бы групп и включений. Возможно, что четырех групп и не хватит - просто не помню коммутацию уже, а смотреть лень. в любом случае, проще (и дает больше вариантов) пуш-пул по родной схеме запаять.

Витали Шве, та поройся в тырнете, найди родную схему.... как-то так, например: https://www.google.com.ua/search?q=%D1%81%D1%85%D0%B5%D0%BC%D0%B0+%D1%80%D0%B0%D1%81%D0%BF%D0%B0%D0%B9%D0%BA%D0%B8+%D0%B5%D0%BC%D0%B3-89&oe=utf-8&aq=t&rls=org.mozilla:ru:official&client=firefox-a&um=1&ie=UTF-8&hl=ru&tbm=isch&source=og&sa=N&tab=wi&ei=ioUXUMTNJsaQswbB5oH4BQ&biw=1440&bih=793&sei=j4UXUIbIF8zWsgaP5IDYCQ

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95529
  • Санкт-Петербург
    • AZG CUSTOM
Re: распайка емг 89
« Ответ #5 : Июля 31, 2012, 09:15:55 »
Витали Шве, Схема в документации на датчик. Никаких проблем.

Тумблер то какой? Круглый или ножевой? Просто разные у них возможности.

... и добавил:

R-Type, У меня на одной из гитар будет 81TW+SA с 5-ти позиционным мегасвичем. Все там коммутируется, если сильно хочется.

тут, если тумблер круглый, в целом реально на Димарзиевском 4-х секционном сделать, но надо продумать коммутацию.
« Последнее редактирование: Июля 31, 2012, 09:17:28 от AZG »

Оффлайн Витали Шве Автор темы

  • Новичок
  • *
  • Сообщений: 12
  • GuitarPlayer.Ru fan!
Re: распайка емг 89

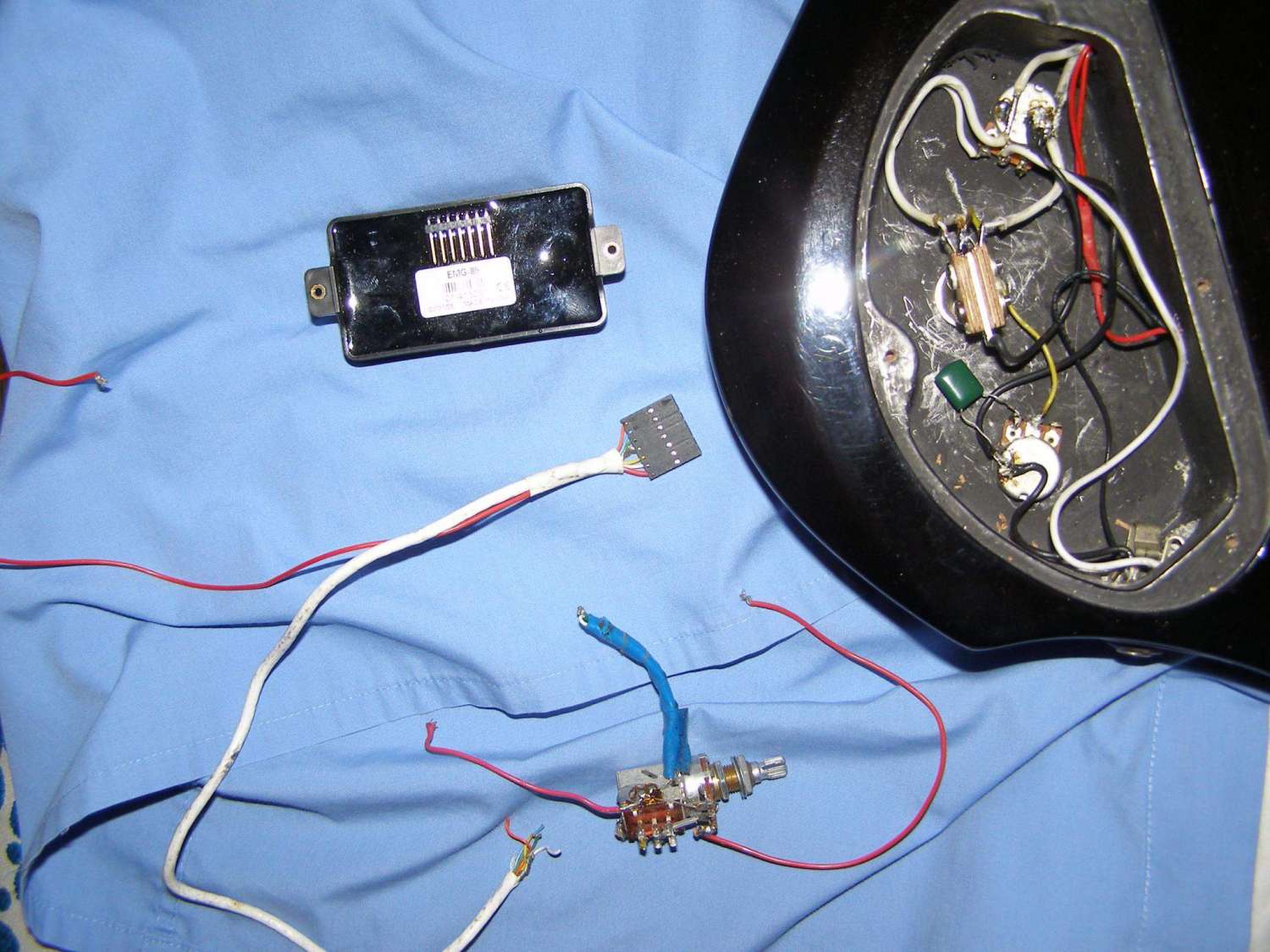

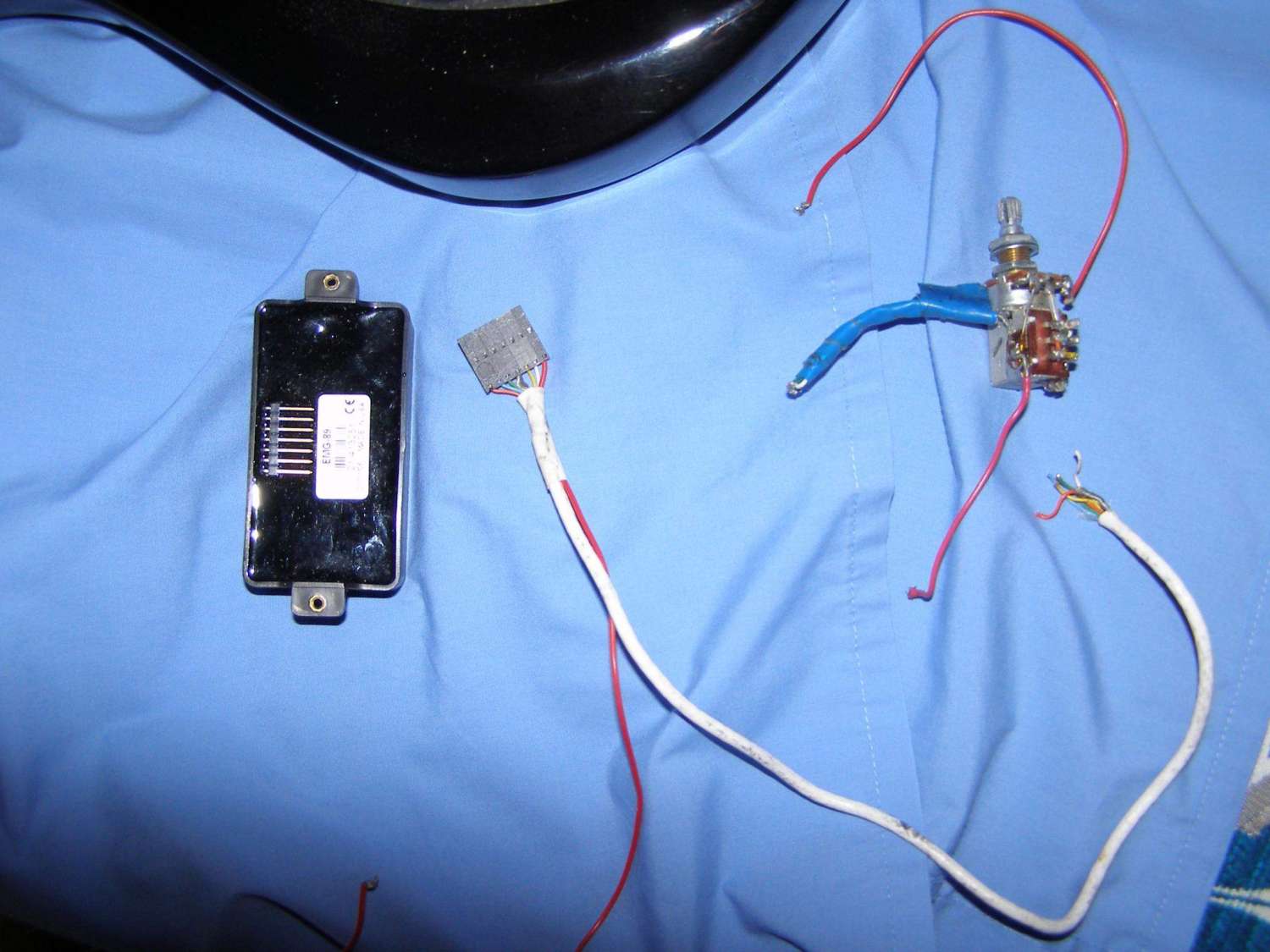

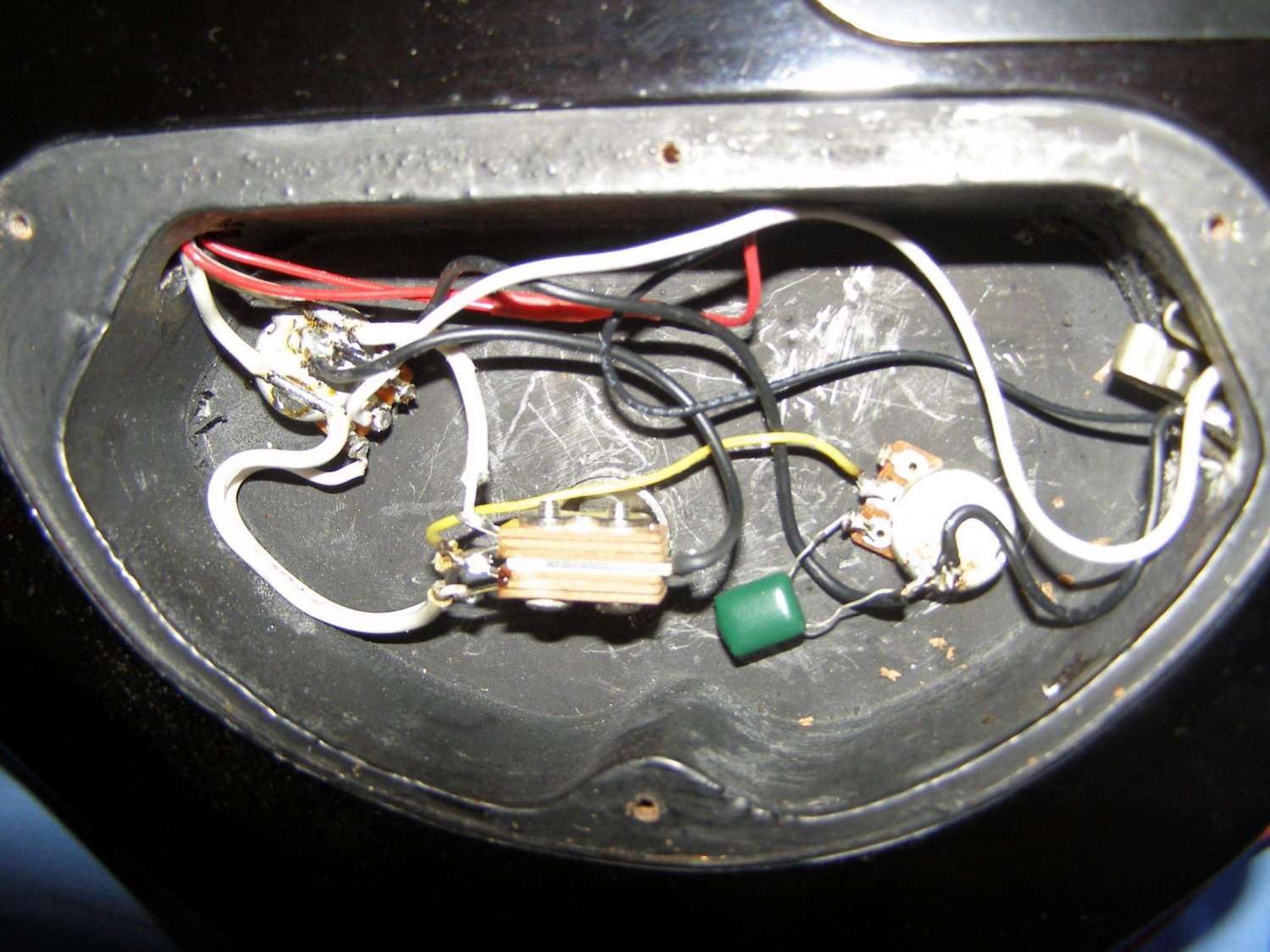

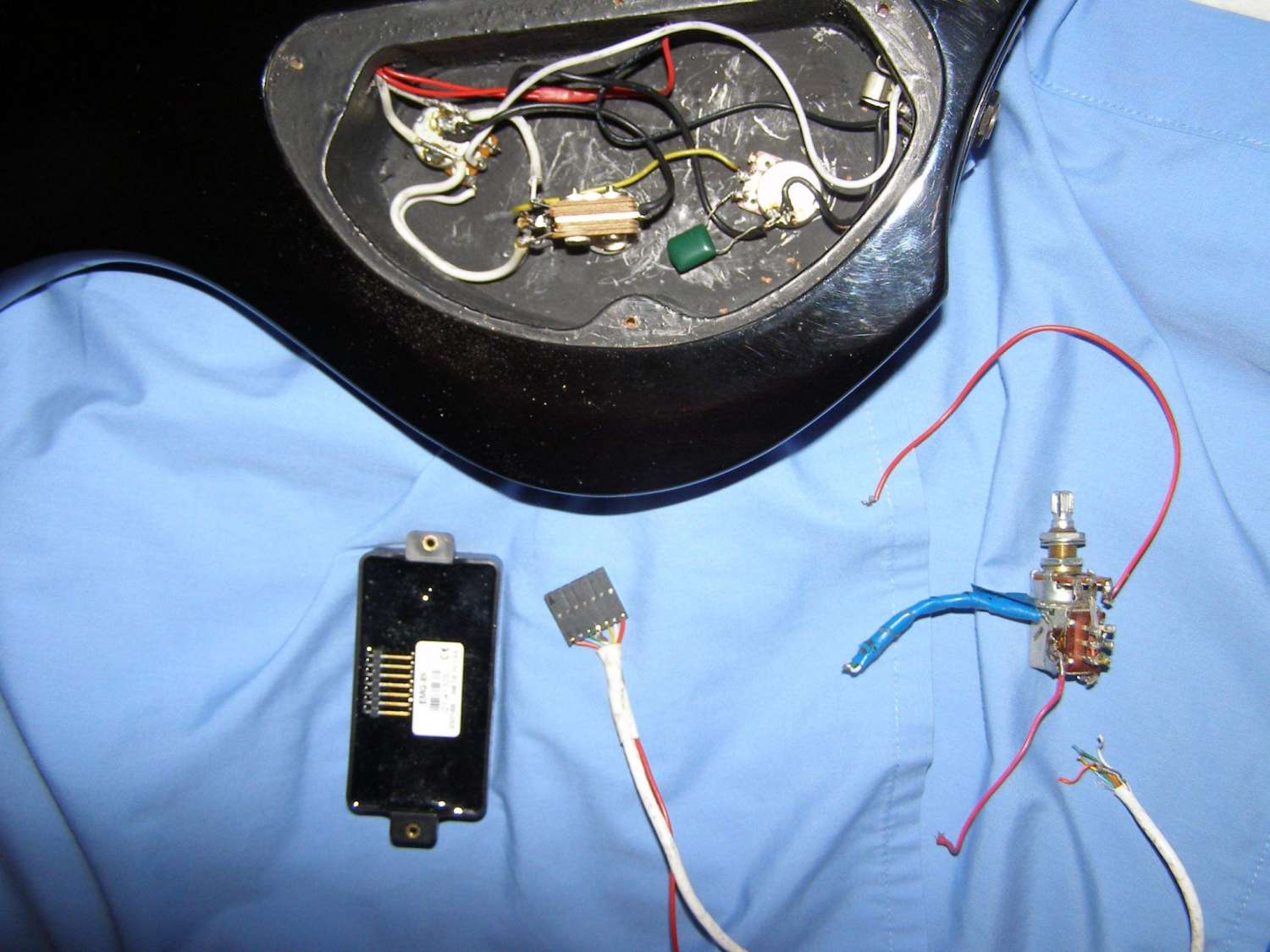

« Ответ #6 : Июля 31, 2012, 17:32:51 »
вот, не особо разбираюсь во всем этом. спасибо за помощь!

... и добавил:

если кто может указаниями подсказать что куда, а то по схеме не въеду в тему. буду благодарен если найдеться время виртуально подсоеденить вместе)
« Последнее редактирование: Июля 31, 2012, 18:08:51 от Витали Шве »

Оффлайн R-Type

  • Эксперт
  • *****
  • Сообщений: 2276
  • Storm Electronics
    • Storm Electronics - гитарные и басовые педали и датчики
Re: распайка емг 89
« Ответ #7 : Июля 31, 2012, 20:09:29 »
AZG, мне Ямаховские (не знаю, кто производитель, но сталкивался с ними в Ямахах) мего-свичи 5-ступенчастые нравятся.... 4 группы контактов - че хочешь распаяешь! других таких, чесно говоря, и не видел...

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95529
  • Санкт-Петербург
    • AZG CUSTOM
Re: распайка емг 89
« Ответ #8 : Июля 31, 2012, 20:31:30 »
R-Type, Такие и использую. Есть под разными марками, в том числе и Димарзио. По сути у меня получается 3 мегасвича плюс два Шаллеровских, Е и D свичи.

Витали Шве, Круглый 3-х позиционник. Покумекаю, нарисую тебе вариант под твою задачу.

... и добавил:

Итак, вот готовый результат. Все получается нормально.
Переключатель надо вот такой:
http://www.ebay.com/itm/Dimarzio-USA-3-Way-4PDT-SWITCH-fits-Ibanez-JPM-John-Petrucci-JEM-RG-or-Musicman-/140658062915?pt=UK_Guitar_Accessories&hash=item20bfdfb643

Схема соединений:
« Последнее редактирование: Июля 31, 2012, 21:07:59 от AZG »

Оффлайн Витали Шве Автор темы

  • Новичок
  • *
  • Сообщений: 12
  • GuitarPlayer.Ru fan!
Re: распайка емг 89
« Ответ #9 : Июля 31, 2012, 21:26:59 »
Цитата: AZG от Июля 31, 2012, 20:31:30
R-Type, Такие и использую. Есть под разными марками, в том числе и Димарзио. По сути у меня получается 3 мегасвича плюс два Шаллеровских, Е и D свичи.

Витали Шве, Круглый 3-х позиционник. Покумекаю, нарисую тебе вариант под твою задачу.

... и добавил:

Итак, вот готовый результат. Все получается нормально.
Переключатель надо вот такой:
http://www.ebay.com/itm/Dimarzio-USA-3-Way-4PDT-SWITCH-fits-Ibanez-JPM-John-Petrucci-JEM-RG-or-Musicman-/140658062915?pt=UK_Guitar_Accessories&hash=item20bfdfb643

Схема соединений:


 ой а без такого переключателя с того что есть? пуш-пул же есть

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95529
  • Санкт-Петербург
    • AZG CUSTOM
Re: распайка емг 89
« Ответ #10 : Июля 31, 2012, 21:33:06 »
Витали Шве, Ты в первом сообщении что писал? Я тебе это и нарисовал. Если использовать пуш-пул, то все есть в родном Ежовом мануале.

Оффлайн Витали Шве Автор темы

  • Новичок
  • *
  • Сообщений: 12
  • GuitarPlayer.Ru fan!
Re: распайка емг 89
« Ответ #11 : Июля 31, 2012, 22:05:17 »
ну я думал на обычный тумблер можна напаять... а когда вы сказали что нет то тут остается только пуш-пул ибо заказывать с ебея этот димарз, ещё и стоит не мало....у нас на Украине не встречал таких чтоб уже были в продажи

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95529
  • Санкт-Петербург
    • AZG CUSTOM
Re: распайка емг 89
« Ответ #12 : Июля 31, 2012, 23:02:51 »
Ну, тебе виднее...

Инструкция на 89-й надо? А то на сайте остались для беспаечных.
« Последнее редактирование: Июля 31, 2012, 23:05:36 от AZG »

Оффлайн R-Type

  • Эксперт
  • *****
  • Сообщений: 2276
  • Storm Electronics
    • Storm Electronics - гитарные и басовые педали и датчики
Re: распайка емг 89
« Ответ #13 : Июля 31, 2012, 23:23:01 »
AZG, гг такими же пользуюсь :)) 4pdt on-on-on - что угодно распаиваешь :)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95529
  • Санкт-Петербург
    • AZG CUSTOM
Re: распайка емг 89
« Ответ #14 : Июля 31, 2012, 23:24:03 »
R-Type, У меня такой отложен для 7-стркнного "ПРС". Ну и не единожды такие ставил...
