Автор Тема: Распайка EMG H/S/H 1tone 1 vol 5-позиционник  (Прочитано 1431 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Bodich Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3993
Распайка EMG H/S/H 1tone 1 vol 5-позиционник
« : Ноября 11, 2010, 11:33:25 »
Добрый день!
Порекомендуйте, пожалуйста, как распаять схему EMG 81/SA/60 1tone 1vol Ибанезовский 5-позиционный переключатель (Контакты "в ряд").

81-60 - старые, SA - на разъемах.

Может быть по аналогии с некой Дунконовской схемой. Там такой нету, но есть на 2 сингла и один хамб.

Оффлайн КоляНН

  • Эксперт
  • *****
  • Сообщений: 1245
  • Диагноз-неизлечимый диванер!
Re: Распайка EMG H/S/H 1tone 1 vol 5-позиционник
« Ответ #1 : Ноября 11, 2010, 12:42:30 »
Есть вариант такой:
1 контакт- нэк
2 контакт- сингл
3 контакт- бридж
4 контакт- на потенц громкости.

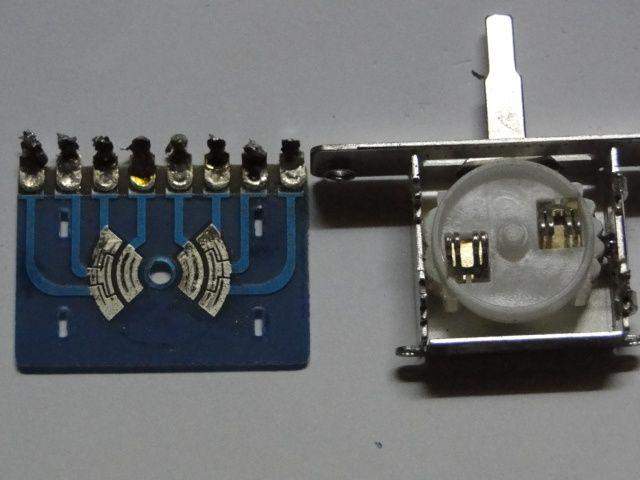

Контакты считай от бриджа к нэку.311941-0 Вот ибанезовский пятипоз с H-S-H свой разбирал :pozor:
« Последнее редактирование: Ноября 11, 2010, 12:44:26 от КоляНН »

Оффлайн Bodich Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3993
Re: Распайка EMG H/S/H 1tone 1 vol 5-позиционник
« Ответ #2 : Ноября 11, 2010, 14:30:50 »
Спасибо большое!

Оффлайн RusRock

  • Новичок
  • *
  • Сообщений: 16
Re: Распайка EMG H/S/H 1tone 1 vol 5-позиционник
« Ответ #3 : Ноября 19, 2011, 13:55:59 »
а возможно ли при такой схеме H/S/H 1tone 1 vol 5-позиционник, использовать беспаятельную систему EMG (то, что идёт в комплекте со звукоснимателем, потенциометры т.п., вообщем всё вот это -> http://www.emgpickups.com/content/productimages/Hcontrol.jpg) и если возможно, то как?
