Распайка Ibanez
« : Февраля 20, 2010, 14:38:06 »
Помогите с распайкой датчиков на Иване 750. Все распаял по этой схемке235808-0

Но почему-то не хочет работать бриджевый датчик Сеймур 4ка. Паял так согласно схеме(зеленый на громкость, черный сигнал, белый+красный отсечка).Самое интересное, что бриджевый  работал когда не было среднего датчика. И сегодня решил поставить средний, и на тебе, все работает кроме бриджа. Помогите чем можите, может схему какую нить другую предложите?

Оффлайн Mr Y

  • Меценат
  • *****
  • Сообщений: 1656
  • Репутация: +344/-8
Re: Распайка Ibanez
« Ответ #1 : Февраля 20, 2010, 15:07:45 »

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37134
  • Репутация: +3968/-666
  • Гитарный мастер Сураев
Re: Распайка Ibanez
« Ответ #2 : Февраля 20, 2010, 16:29:20 »
кинь фото того что ты напаял в тембрблоке

Оффлайн puzzle Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 383
  • Репутация: +29/-1
Re: Распайка Ibanez
« Ответ #3 : Февраля 21, 2010, 19:42:44 »

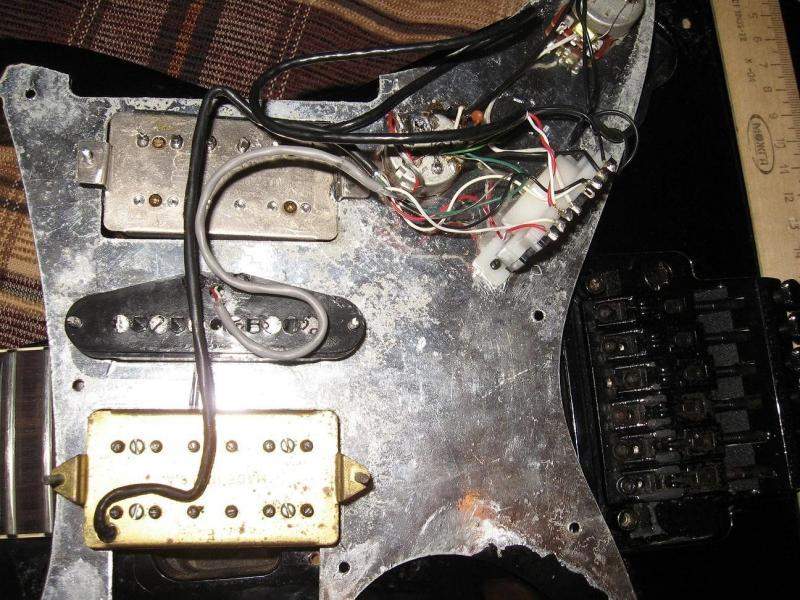

Вот фотка того что напаял)))

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37134
  • Репутация: +3968/-666
  • Гитарный мастер Сураев
Re: Распайка Ibanez
« Ответ #4 : Февраля 21, 2010, 20:07:06 »
мде, слабо потяно что ты там намудрил но ты еще раз проверь комутацию на
свитче

И не забудь что для"отсечек" на сеймур надо спаять красный и белый, а на хамбах ибанез или димарзио черный и белый.

Оффлайн puzzle Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 383
  • Репутация: +29/-1
Re: Распайка Ibanez
« Ответ #5 : Февраля 22, 2010, 22:35:03 »
Поправте меня если я не прав:
1-нек
2-мидл
3-бридж
4-волум
5-пусто
6-нек отсечка
7-земля
8-бридж

Паял по такой схеме, все работает кроме бриджевого датчика, сегодня уже другой датчик припаявал, один хрен он не работает. Может свитч накрылся? Я уже так запарился паять, что сил нету!!!
