Доброго дня, уважаемые форумчане!
Хочу восстановить оригинальную распайку звукоснимателей на гитаре перед продажей - Ibanez 540R, HSS. Как было до моих экспериментов с установкой других звукоснимателей - не помню, не зарисовал
Вроде бы спаял, вроде бы звучит, хотя какая-то фигня со звуком в положении мидл - бридж: то ли отсечка с бриджа не подключилась, то ли мидл в этой позиции не работает.

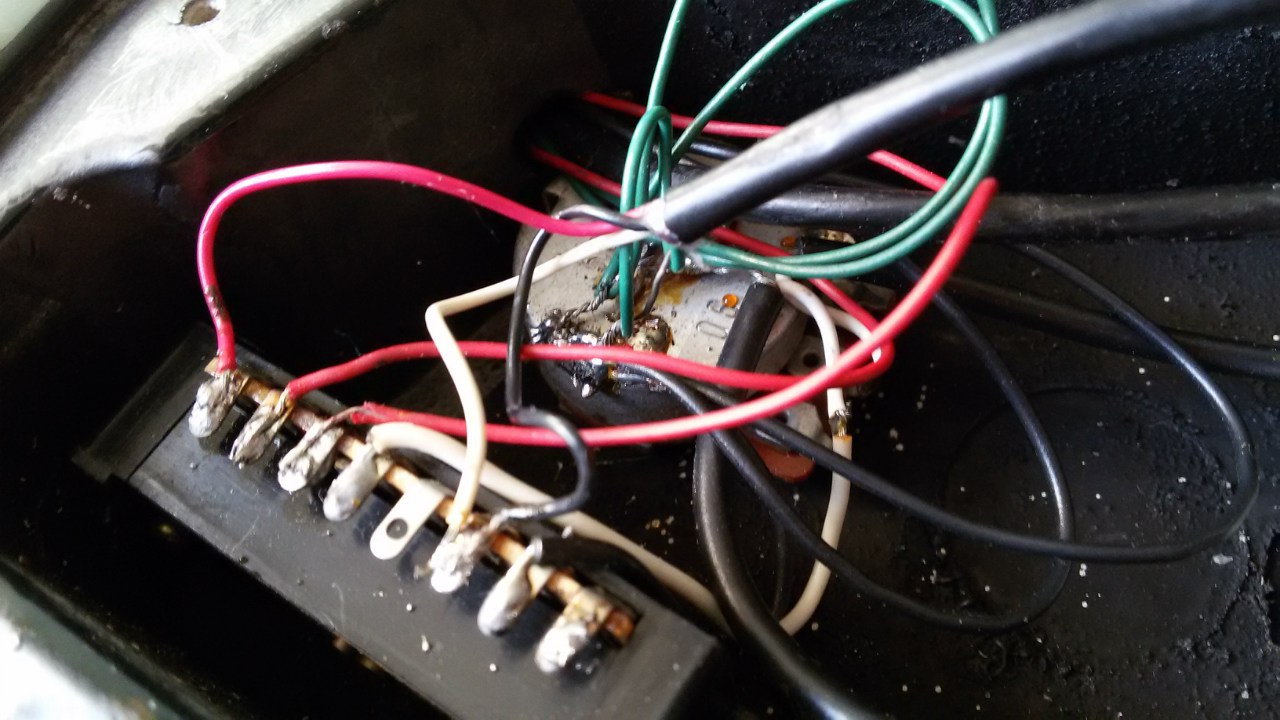

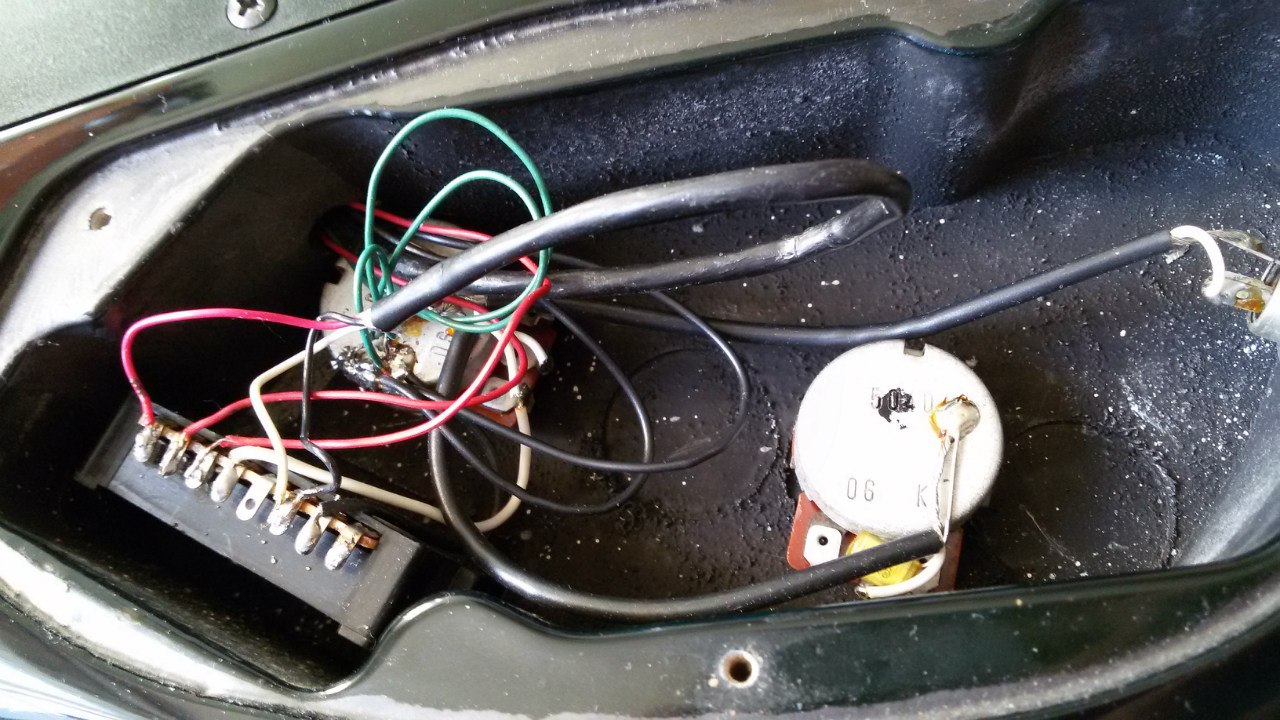

Прикладываю фотки потрохов гитары и схему (сам рисовал)

Просьба помочь разобраться. Если всё спаял неправильно - так и скажите, тоже не исключено

iFotonick, у меня нек и мидл припаяны наоборот, красное на землю, зеленое на свитч. Вечером еще раз гляну, и напишу.

Спасибо, жду

Да, я все верно написал. Я когда купил гитару, подумал, что кто-то перепутал и напаял звучки наоборот. Исправил. И в положении 2 (бридж отсечка+мидл) получил ерунду. Получаются сигналы в противофазе, друг друга гасят. Поэтому спаял, как было, у нека и мидла красный провод на землю, зеленый - на свитч, и все ОК стало.

... и добавил:

Кстати, нек и мидл не синглы, а стековые хамбакеры, но звук у них, на мой взгляд, 1 в 1, как у синглов тексас спешл фендеровских.

Спасибо! Перепаял, стало всё как надо

... и добавил:

А нек и мидл и правда очень хороши!

iFotonick, мне вообще хамбы в форме сигнла стали нравиться, причём слабые, типа этих.
Да и хамбакер там суперский, очень тёплый, но можно и мясо играть. Вообще гитара эта оставила самые лучшие впечатления.

Щас вы совсем отговорите её продавать
Гитара и правда хороша.
