распайка тумблера on-of-on
« : Апреля 19, 2010, 20:27:45 »
[ Указанное вложение недоступно ]

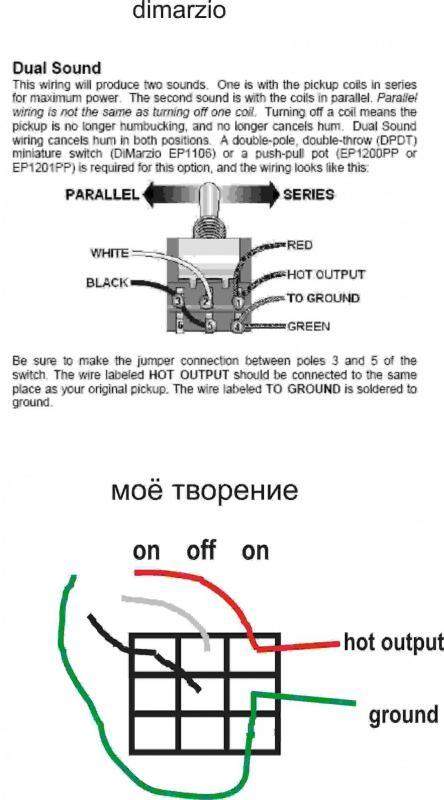

Хотел сделать распайку звукоснимателя послед-выкл-паралл  при помощи тумблера  on-off-on. OFF нужен обязательно,тк другие датчики  включаются своими отдельными тумблерами. Сделал по схеме dimarzio "dual sound",но там для on-on. Почему в положении OFF у меня присутствует слабый сигнал?Что сделал не правильно,как исправить?Спасибо.



... и добавил:

звукосниматель dimarzio
« Последнее редактирование: Апреля 19, 2010, 21:07:43 от lehach »

Оффлайн Mave

  • Опытный
  • ****
  • Сообщений: 606
  • Репутация: +88/-0
Re: распайка тумблера on-of-on
« Ответ #1 : Апреля 19, 2010, 22:58:43 »
у тумблера 6 ножек? по "нарисованной"  схеме непонятно...

сигнал присутствует потому что красный(который hot) всегда подсоединён к выходу...

если ножек девять, то по тобой нарисованной схеме попробуй так(по рядам):

1) white | red+hot | пусто
2) black |green+ground | пусто
3) пусто |black | white
« Последнее редактирование: Апреля 19, 2010, 23:12:43 от Mave »

Оффлайн lehach Автор темы

  • Новичок
  • *
  • Сообщений: 12
  • Репутация: +0/-0
Re: распайка тумблера on-of-on
« Ответ #2 : Апреля 20, 2010, 18:52:18 »
да 9,Mave,но в предложенном варианте красный ведь тоже подсоединён к выходу,наверно надо их как-то раскидывать,чёто ничего на ум не приходит,слаб я в этом

... и добавил:

252702-0

... и добавил:

зелёный не будет пропускать сигнал?
« Последнее редактирование: Апреля 20, 2010, 19:43:32 от lehach »

Оффлайн Mave

  • Опытный
  • ****
  • Сообщений: 606
  • Репутация: +88/-0
Re: распайка тумблера on-of-on
« Ответ #3 : Апреля 20, 2010, 20:14:53 »
кстати вариант
зелёный на земле висит, не должен пропускать...
