Здравствуйте.

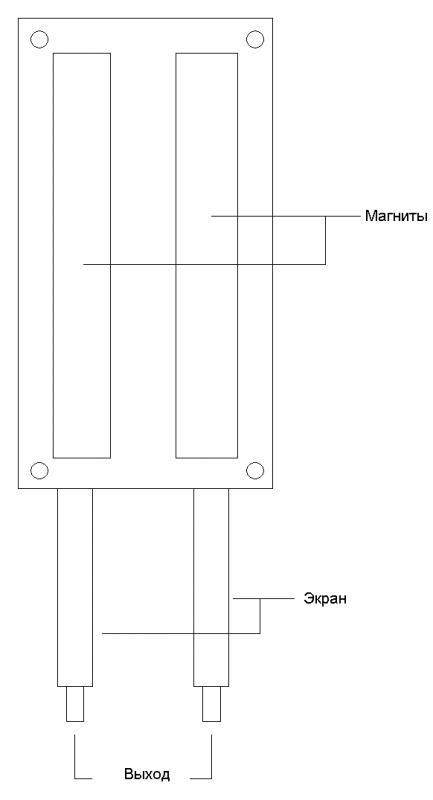

Решил перепаять звукосниматели на гитаре. У меня лежат два, купленные лет 10 назад (на картинке). Может кто подскажет простенькую схемку (две громкости, два тембра и возможность включения каждого звукоснимателя по отдельности или оба вместе). Все что находил в инете или на два вывода (выход и земля) или на большее количество. А эти ввобще непонятно как припаивать. Спасибо.

Если на картинке хамбакер, то вот:

выход одного звукоснимателя соединяешь с землей другого.Сигнал снимаешь с оставшейся оплетки и сигнального прывода.

... и добавил:

а вообще выкинь эти датчики и купи недорогие корейские.

этот датчик предполагает параллельное включение (оба сигнальных на один выходной контакт), либо работает в режиме двух независимых синглов. Винтажный подход к звуку. Не нужно его менять на недорогие корейские!

kkvchel, если выводы звонятся между собой, значит датчик уже распаян внутри как хамбакер. в этом случае один (любой) из выводов будет сигнальным, а второй нужно припаять на корпус.
Если выводы не звонятся между собой, но каждый из них по отдельности звонится на корпус (оплетку), значит здесь два сингла, которые можно включить параллелльно, тогда получится один датчик - хамбакер. Для этого нужно оба сигнальных провода с каждой катушки скрутить/спаять вместе. Это и будет один сигнальный выход с хамбакера, катушки в параллельном включении.

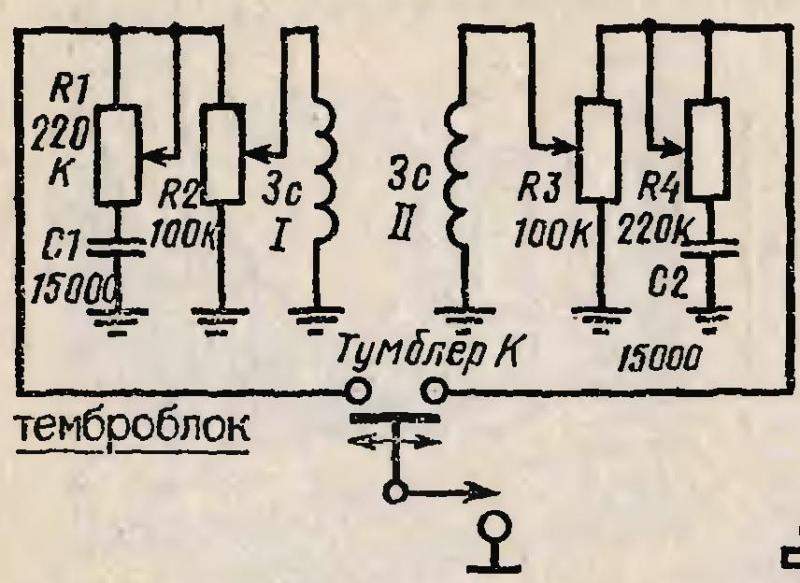

Схема включения стандартная для леспола
