Прошу помощи у паяльных дел гуру или просто знающих чего есть внутри гитары и умеющие это дело подключать
Помогите решить проблему.
Дано Ibanez S 91го года, со штатным 5позиционным переключателем. Два звукоснимателя из трех установленно в данный момент: Бридж SD SH-8, центральный сингл Ibanez S7, нэк пока что отсутствует.
В общем ситуация такая - решился перепаять схему до состояния "как задумано на заводе" и это не совсем получилось. Проблема - бриджевый звукосниматель SD SH-8 отсекает не ту катушку, что должен бы. По идее ведь у Ибанезов во втором положении переключателя отсекается нижняя катушка (которая ближе к бриджу) и работает верхняя вместе с синглом. У меня же работает сингл + та катушка, что ближе к бриджу( Уже мозг взрывается от этих схем подключения. Убил целый день на поиск и осознание чего и как, а тут еще и такая засада, хотя сделал "как в инструкции".

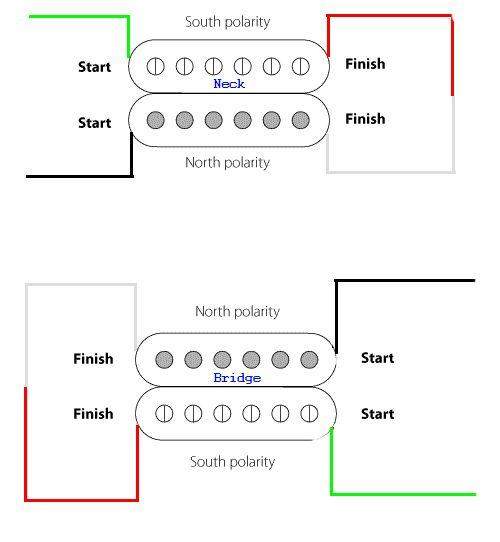

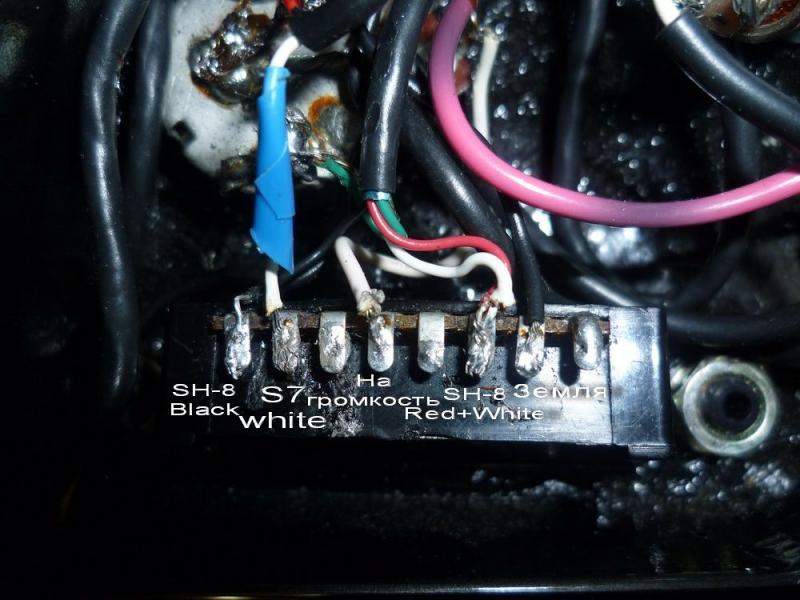

В архиве прилагаются как раз те схемы, которым руководствовался и то, чего сейчас напаяно (на ахтунговую пайку не смотреть - до меня делов в темброблоке наворотили, видимо
)
P.S. У сеймура зеленый и экран брошены сразу на землю, с сингла красный и экран идут также на землю.
P.S.S. Даже появилась мысль - может звучок нековый а не бриджевый, который SH-8? о_О или это никак не меняет порядок подключения и рассингловки?
Заранее извиняюсь за дурацкие вопросы)
... и добавил:И еще как избежать "включения в противофазу"? У меня на вышеуказанной горе-пайке отсутствует противофаза эта самая?
В общем, хотелось бы просто до конца понять всю логику работы схемы и звукоснимателей. Сам в схемах не совсем топор, но что-то тут впал в ступор от обилия разных противоречащих друг другу схем подключений в инете. о_О Мне б по простом разъяснить все)) Ну или по сложному, но чтоб суть внять)
