Автор Тема: Распайка звукоснимателей  (Прочитано 13174 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Vlad_7602

  • Ветеран форума
  • ******
  • Сообщений: 3326
Re: Распайка звукоснимателей
« Ответ #15 : Января 24, 2011, 15:44:32 »
автор, не молчи :)
получилось чо?

Оффлайн Dark_Wizard Автор темы

  • Новичок
  • *
  • Сообщений: 78
Re: Распайка звукоснимателей
« Ответ #16 : Января 25, 2011, 15:43:27 »
Извиняюсь за отсутствие информации.
Да ничего не получилось толкового: попробовал поменять местами красный+белый с черным - в режиме сингл и хамбакер звук сам совсем тихим (простукивание катушек хамба показало, что отсеклись они обе, видимо  :crazy:).
Еще ради русского авось поменял местами землю и провод с сингла - вообще полная тишина :)
Кидать экран+зеленый на переключатель че-то религия не позволила. Как-то это не есть верно, мне кажется, раз везде рисуют что экран+зеленый должны быть на земле всегда. Но никак не на переключателе же :) Хотя охотно верю, что работать будет, т.к. мысль не лишена логики :)
Проверил коробочку в котором пришел хамб - написано Invader SH-8b, то бишь бриджевый значит. Странно. Может так оно и задумано просто у них, что играть должна катушка ближняя к бриджу? Типа стратосаунд форевер и все такое? ))

Оффлайн Vlad_7602

  • Ветеран форума
  • ******
  • Сообщений: 3326
Re: Распайка звукоснимателей
« Ответ #17 : Января 25, 2011, 16:16:11 »
ну... не хотите как хотите, как говорится. никакая религия не заставляет зелёный садить на землю, просто таков принцип хамбакеров, рисунок на предыдущей странице. если рассматривать хамб как всего навсего 2 катушки, возможности расширяются. ваш Invader это позволяет.
я уже говорил, менять нужно не красный+белый с черным, а чёрный с красным и белый с зелёным.

... и добавил:

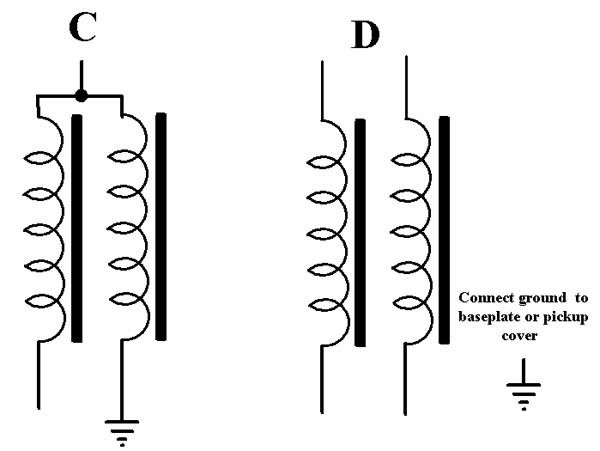

для информации.

« Последнее редактирование: Января 25, 2011, 16:24:42 от Vlad_7602 »

Оффлайн Aleksis2

  • Опытный
  • ****
  • Сообщений: 523
  • Каждому по деяниям его!
Re: Распайка звукоснимателей
« Ответ #18 : Января 26, 2011, 06:56:47 »
Можно поменять местами чёрный и зелёный bare вместе с чёрнным.Но при включении двух звукоснимателей есть вероятность попадания их в противофазу.

Оффлайн Dark_Wizard Автор темы

  • Новичок
  • *
  • Сообщений: 78
Re: Распайка звукоснимателей
« Ответ #19 : Января 26, 2011, 17:34:13 »
ну... не хотите как хотите, как говорится. никакая религия не заставляет зелёный садить на землю, просто таков принцип хамбакеров, рисунок на предыдущей странице. если рассматривать хамб как всего навсего 2 катушки, возможности расширяются. ваш Invader это позволяет.
я уже говорил, менять нужно не красный+белый с черным, а чёрный с красным и белый с зелёным.

... и добавил:

для информации.



Да я прекрасно понимаю это :) В электротехнике тож немного соображаю) Просто как-то вот "правильность", что ли не дает перечить инженерной мысли производителя. Возможно когда приспичит - сделаю) В любом случае, огромное спасибо за помощь и внимание. Благодарствую, граждане! :)


Оффлайн Амид

  • Новичок
  • *
  • Сообщений: 1
Re: Распайка звукоснимателей
« Ответ #20 : Сентября 26, 2011, 03:27:40 »
Здравствуйте, подскажите кто нибудь распайку новых мальстиновских сеймуров fury

Оффлайн Максим Мищенко

  • Новичок
  • *
  • Сообщений: 8
  • GuitarPlayer.Ru fan!
Re: Распайка звукоснимателей
« Ответ #21 : Августа 31, 2012, 16:25:30 »
Всем привет! подскажите пожалуйста у кого есть схема распайки H-S-H, звучки все активные, дело в том что у меня 5 позиционный переключатель на котором нужно паять, а EMG там всё идёт без пайки, и как распаять надо не могу понять.
