Всем привет.
Решился перебрать ZR тремоло, ну и поделиться фотографиями.
1. Зачем? - Люфт тремоло, посторонний шум от люфта.
2. Сложно? - Если детский конструктор не чужд, то не сложно. По времени, не торопясь - час может два.
3. Чем? - Отвертка, шестигранники, пасатижи накидные ключи.

Первым делом ослабляем или полностью снимаем стоп-локи на грифе

Затем, ослабляем струны, можно полностью снять.
Снимаем заднюю крышку и пружины под ней.

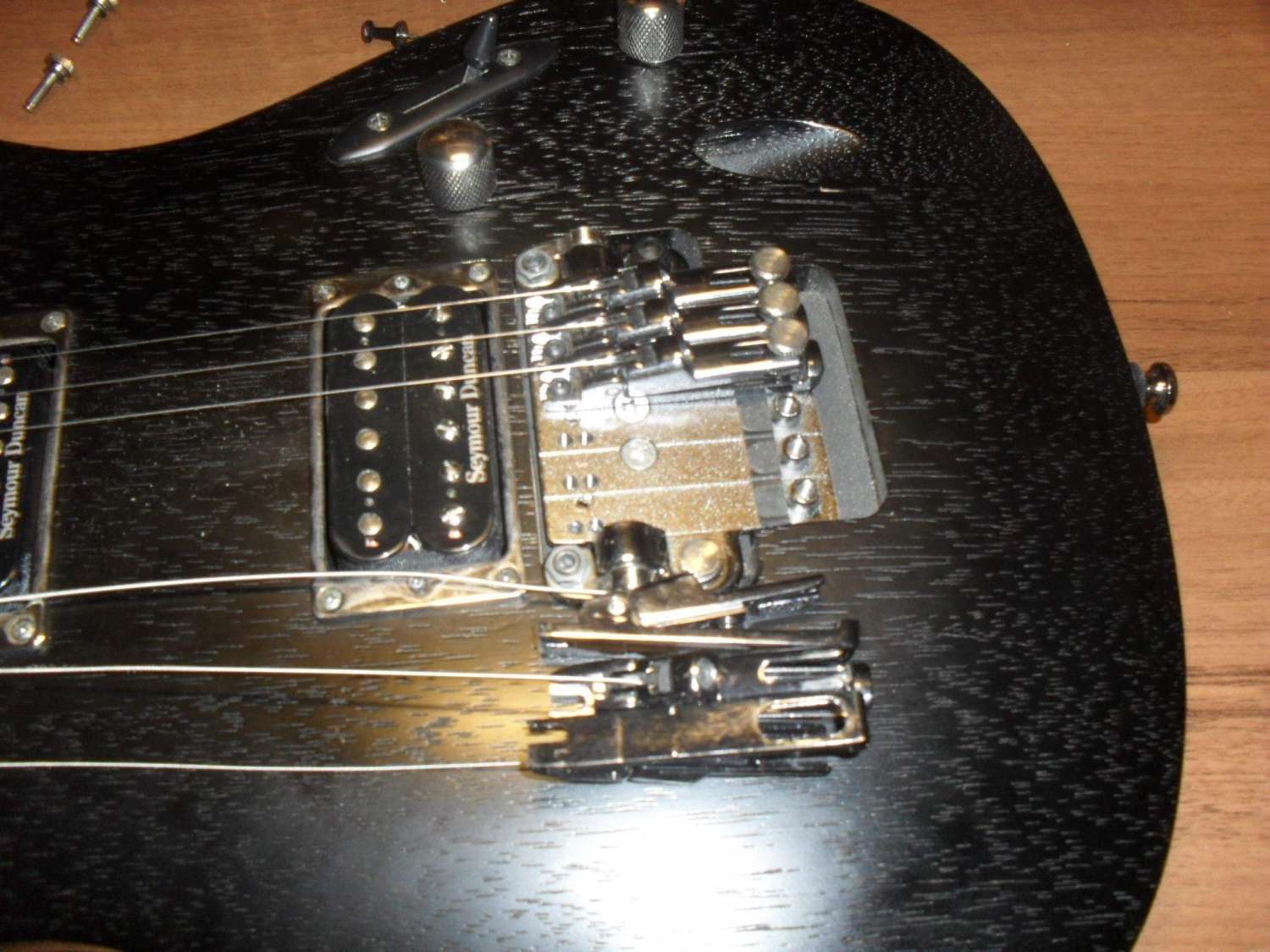

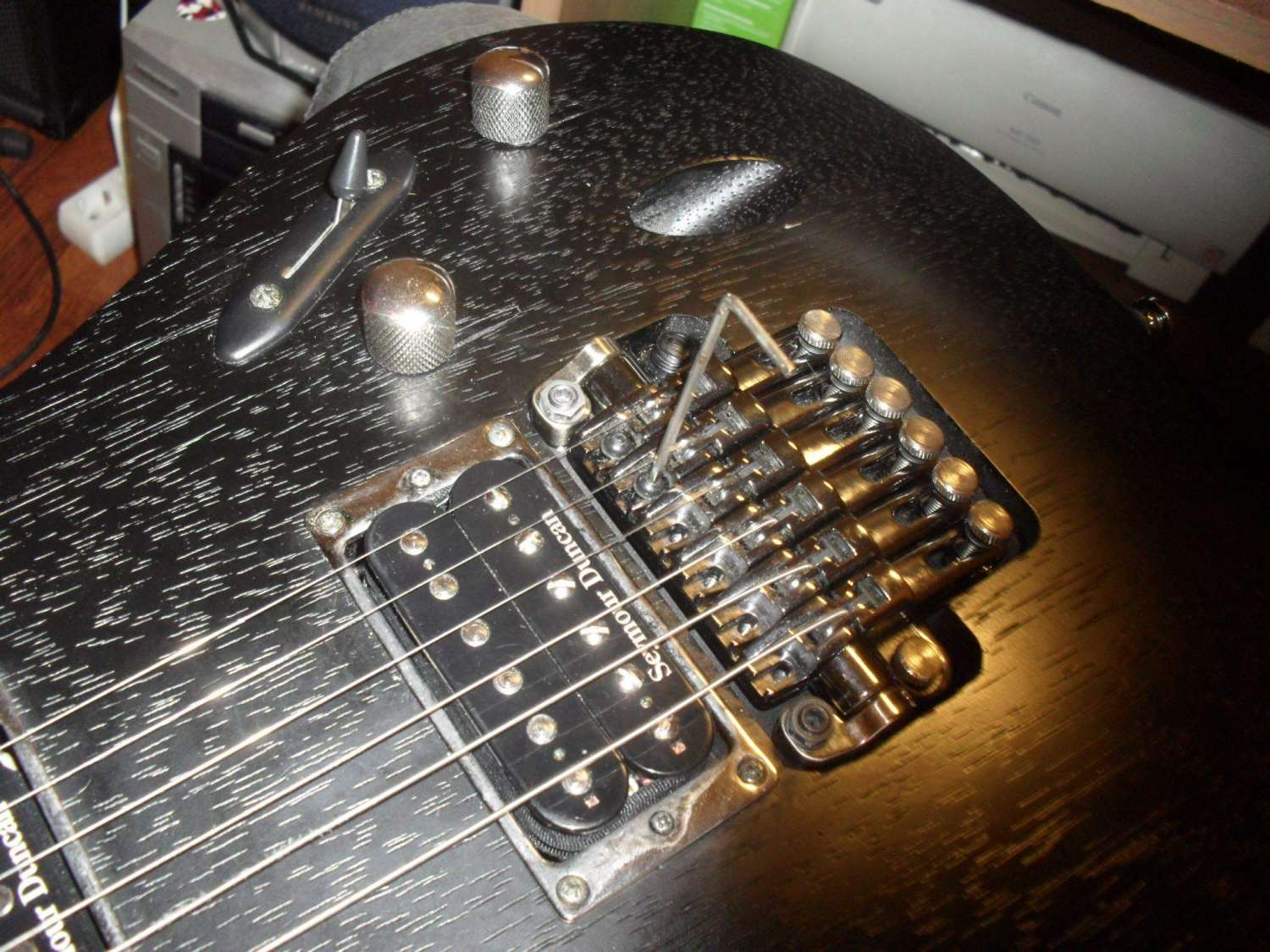

Полностью откручиваем болт микро настройки и болт фиксации ползунка струнодержателя и вытаскиваем ползунок


Тоже самое делаем с остальными держателями/ползунками

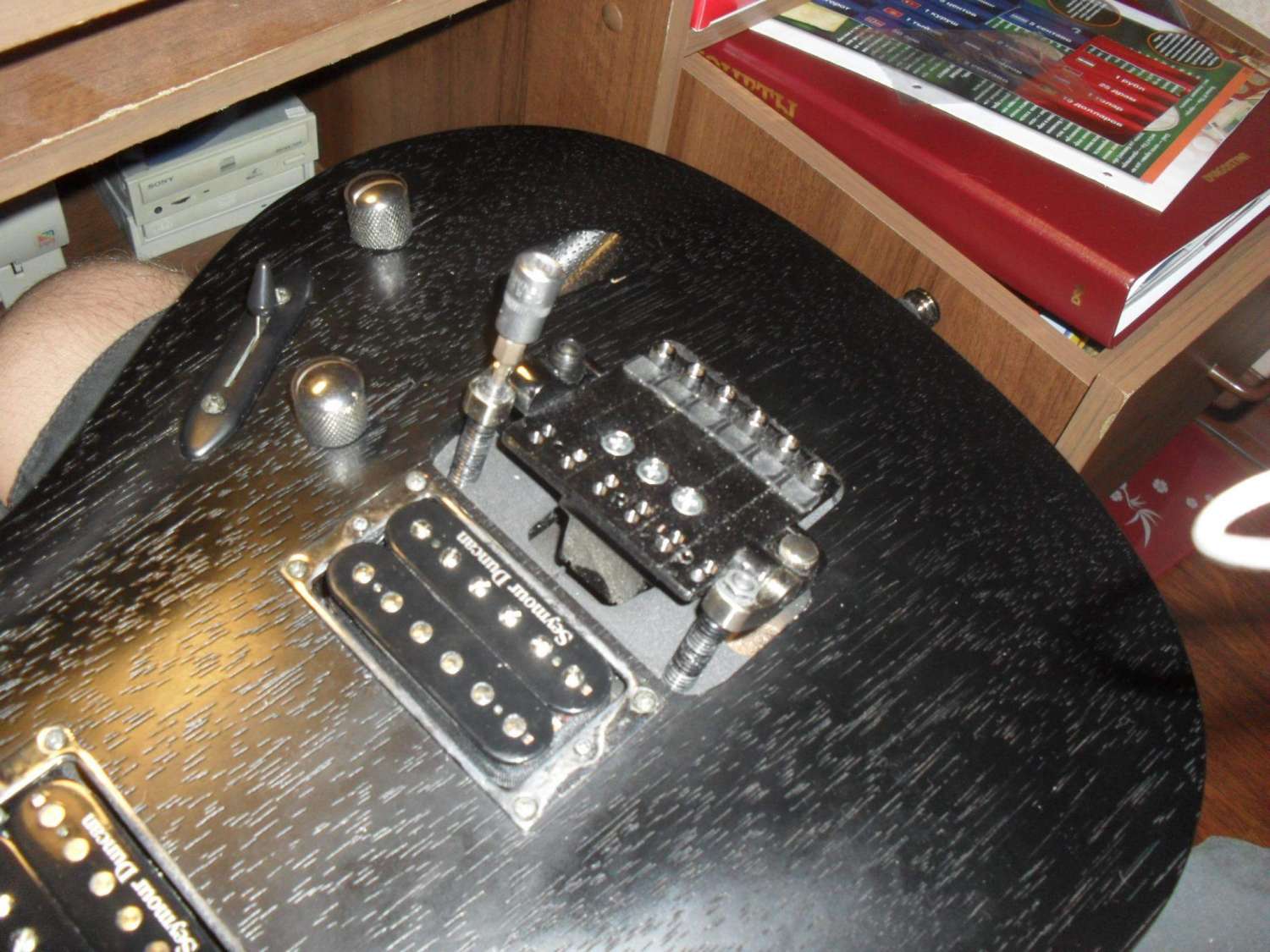

Теперь когда все ползунки сняты, можно поступить двумя способами, либо открутоть гайки фиксации тремого на опорах, либо выкрутит опоры прямиком из гитары.

Откручиваем опоры от тремоло

Можно еще открутить сустейн блок, но зачем? )


Теперь избавляемся от люфта - наматываем тонкий медный провод на резьбу опоры (я брал две тонкие жилы из аудио проводки) далее акуратно, не распустив намотку вворачиваем опору в гитару.


Можно использовать герметик на середину резьбы опоры примерно на 5мм резьбы, а можно и ленту ФУМ.
Ставим на опоры тремоло, шайбы, приворачиваем и немного подтягиваем гайки, так чтоб не прогнулись шайбы.
Устанавливаем струнодержатели и вкручиваем болты фиксации и микронастройки, если снимали струны - ставим обратно.
Ставим пружины, далее настраиваем высоту струн закручивая или выкручивая опоры и настраиваем как на флойде мензуру.




Простите за возможные ошибки и качество фото.

TramHijacker,
Что конкретно не видно? (добавил немного изходников фото)
Мне нет смысла перебирать машинку еще раз только ради фото )) сейчас перебирал только из-за люфта, которого больше нет.

ytrikoz,
Поздняк метаться )
А если действительно итересно, что за шум - спичечный коробок положите а динамик, потом рубаните по струнам и получится примерно тот самый звук который доносился из корпуса гитары.
После пересборки и укрепления опор, из гитары доносится только музыка ))

фум лента не канает - она будет гасить все колебания, так что медные жилки более правильно.
а вообще уплотнить резьбу не вопрос - опору прокатываешь между двумя грубыми напильниками под давлением, резьба становится с мелкими зубчиками, заворачиваешь и все))) стоИт плотно.

Вы смеетесь, да хоть ватой зазор забейте разницы в "пожирании" колебаний не будет. Под тем давлением которое в резьбе возникает любой пластичный материал полностью теряет свои демпфирующие свойства. В первую очередь всилу толщины слоя которая просто ничтожна.

да мне пофиг, можете и ватой, можете поролоном, можете пенорезиной)) мне все равно, я дал инфу к размышлению, а уж защищать я её не собираюсь, это не кандидатская))))

думаю, таким же мокаром можно по резьбе окуратно молотком ударить, резьба немного сплющится и расширится. хотя хз

может не закрутиться потом вообще, запорет силумин и будет не айс

А мне попадалась с таким окрасом

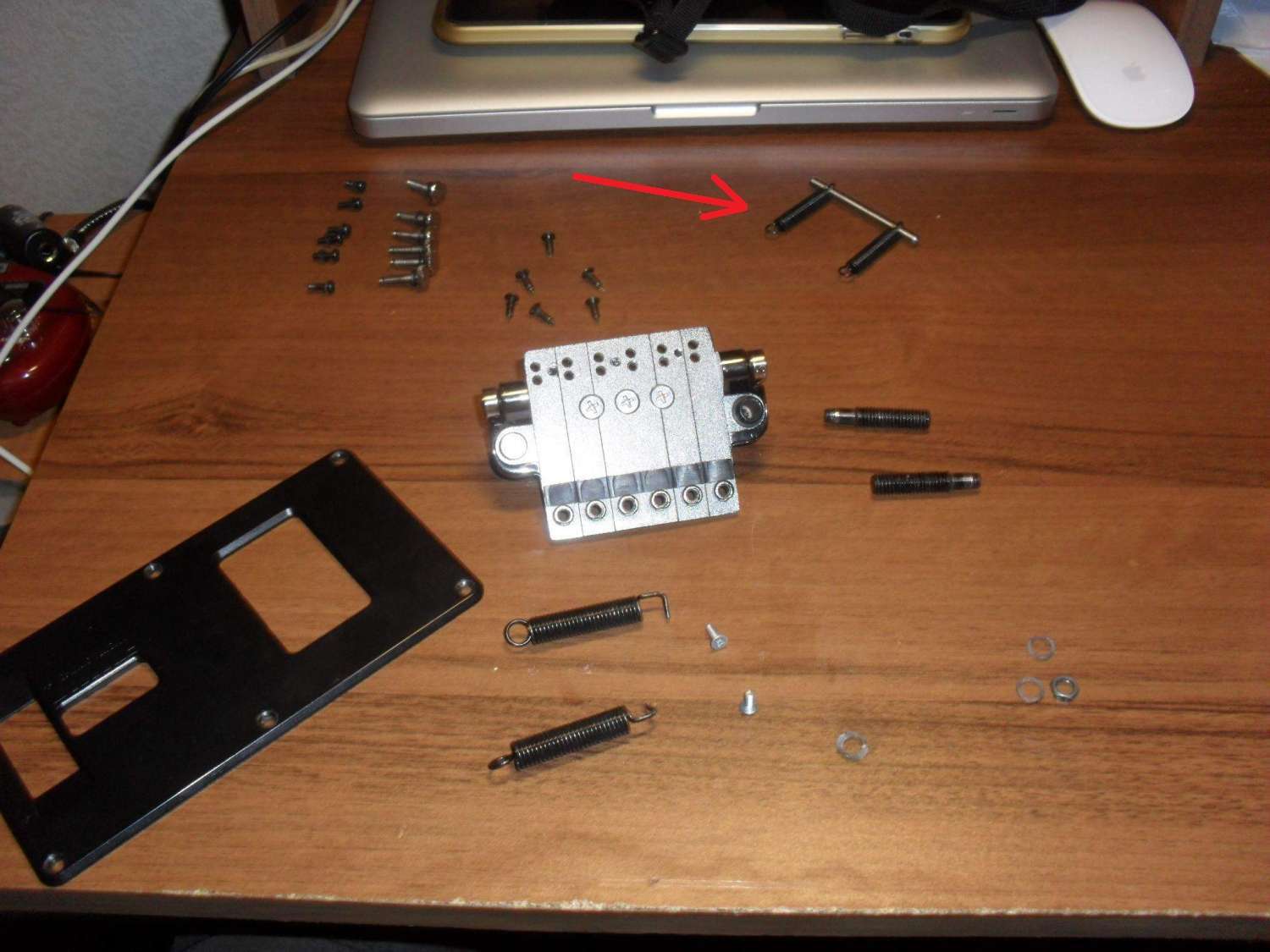

Ребят, прошу прощения, если не совсем в тему. Купил S320. Вроде, всё хорошо, но заметил, что отсутствует "втулка" с двумя пружинами в механизме флойда (воспользовался фоткой ТС, чтобы показать стрелкой). Может кто-то подсказать, на что она влияет? Строй, вроде, не плавает, при работе машинкой, но регулировочный винт (который "spring tension") выкручен на максимум (и пружины на нём тоже почему-то нет), т. е. натяжение "основных" пружин сейчас максимальное. Хотелось бы понять, могли ли дополнительные пружины отсутствовать изначально (т. к. продавец утверждает, что с ней ничего не делали и на ней всё "родное"). И для чего их могли снять, если они там были? Это вторая моя гитара и первый флойд, заранее извините, если где-то неправильно выразился! )
