Автор Тема: С TBX хрень какая-то...  (Прочитано 3669 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн 213comp565

  • Новичок
  • *
  • Сообщений: 4
  • GuitarPlayer.Ru fan!
Re: С TBX хрень какая-то...
« Ответ #45 : Ноября 24, 2015, 05:36:05 »
Читаю , проверяю что напял , в отношении родной схемы , интереса не имеет , именно мод с двумя емкостями , хотя у Клэптона одна емкость и сопротивление.

Оффлайн mega_downloader Автор темы

  • Эксперт
  • *****
  • Сообщений: 1325
  • Fender и всё тут!
Re: С TBX хрень какая-то...
« Ответ #46 : Ноября 24, 2015, 07:17:16 »
Читаю , проверяю что напял , в отношении родной схемы , интереса не имеет , именно мод с двумя емкостями , хотя у Клэптона одна емкость и сопротивление.

ну я без клэптоновской хрени юзаю, у меня низы сокращаюятся от 5 до 10... вся информация тут:

1000-3300 пикофарад. Понятнее? ;)

По сути вот эта схема:



Итак, по картинке... Есть нижняя секция и верхняя секция.

Освобождаем верхнюю секцию от тонов. Соединение до громкости оставляем. С нижней секции отпаиваем провод бриджевого датчика и припаиваем на свободный (по картинке) вывод верхней секции. Туда же паяем провод с бриджевого тона. Отпаиваем соединение (перемычку) между секциями. С этого вывода нижней секции подаем сигнал на вход ТВХ. Выход ТВХ распаиваем на два правых контакта верхней секции (где раньше были подпаяны выводы тонов).
Картинки конечно нет, но по написанному понятно, что две секции, а их можно как угодно паять, т.е. хоть вверх тормашками, но всё же "верхняя" - это по картинке которая смотрит на потенциометры, а "нижняя" - это которая смотрит на стенку корпуса. Это паялось чтоб ТВХ был только на нэк и средний, на бридж другой пот.
« Последнее редактирование: Ноября 24, 2015, 07:32:07 от mega_downloader »

Оффлайн 213comp565

  • Новичок
  • *
  • Сообщений: 4
  • GuitarPlayer.Ru fan!
Re: С TBX хрень какая-то...
« Ответ #47 : Ноября 25, 2015, 19:29:57 »

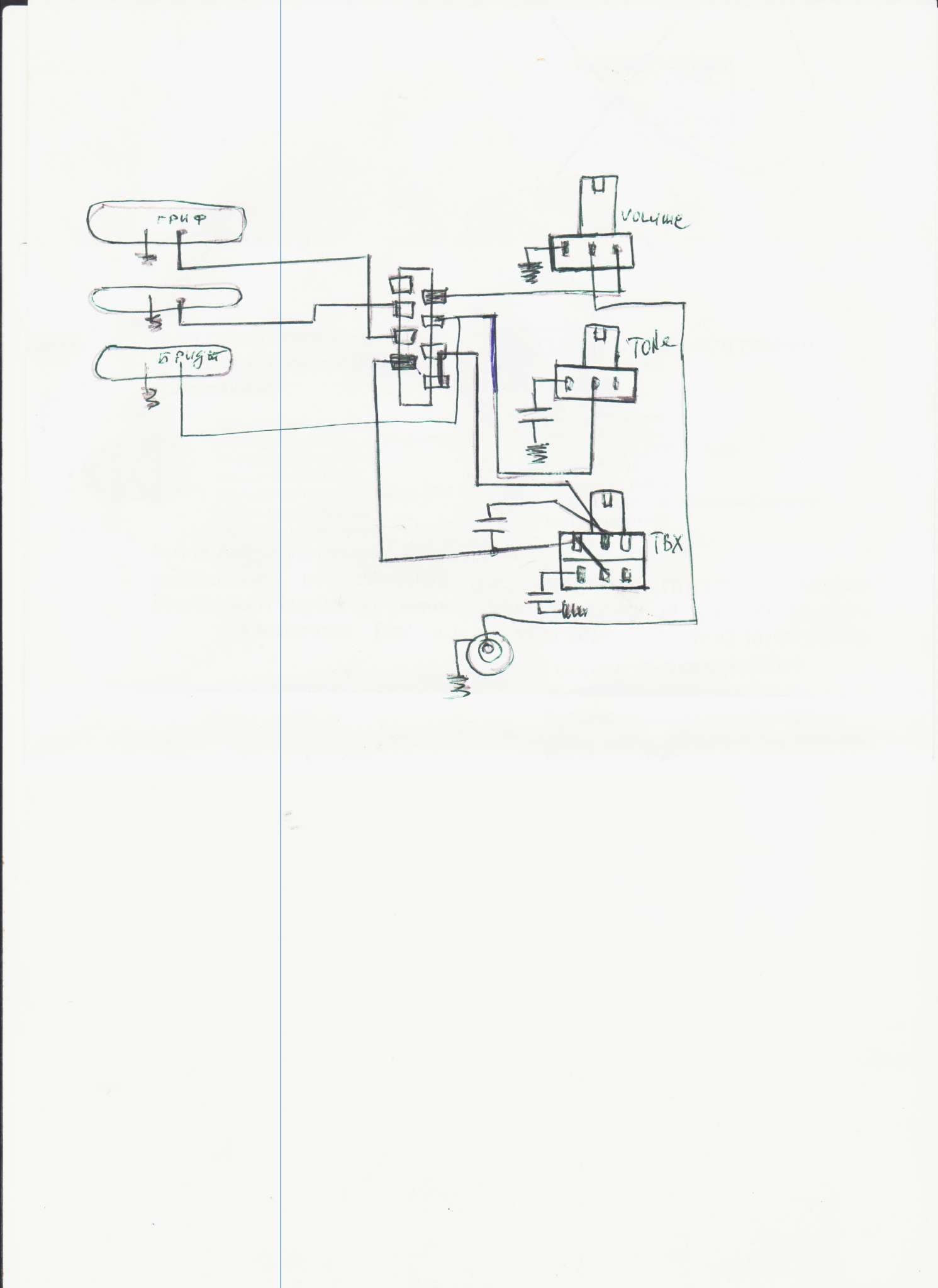

Заработало, спасибо за науку, моя ошибка была в том. что я не убрал перемычку между секциями переключателя. TBX должен быть установлен в разрыв между датчиками и схемой , о чем было cказано  выше AZG . Схематически это выглядит так.
