Привет всем) изначально стоял этот звучёк в позиции мидл на моём ибанезе.... звук его не клеится в общей картине звучков и я решил его заменить на обычный сингл. И тут возникла следующая проблема: думаю, проверю ка я его перед продажей тестером, померял, сопротивление 43 кОм (мерил тремя тестерами)!!! на сайте заявлено 16 кОм . Подскажите, может я его не правильно мерю? схема следующая: красный + белый соединены вместе и заизолированы, оплётка + зелёный это минус, чёрный выхлоп. Измеряю чёрный относительно зелёный+оплётка. Для наглядности фото датчика

Если был бы пробой (КЗ), сопротивление уменьшилось бы.

Вариант - если звучок не нужен - передай мне на тест)

Alex C., точно умеете тестером пользоваться? может емкость меряли или неправильно высчитали, если стрелочный.

извините за отсутствие, был в отъезде
купил новую батарейку в свой тестер, теперь выхлоп у меня 25 кОм.

по обмоткам:
чёрный+белый=9,1 кОм
красный+зелёный=16,25 кОм

платы у меня нет, посмотрите на фотку, это старая модель звукоснимателя, провода выходят прямо из звучка

Jack8rkin, как ты считаешь, может ли это быть заводской брак? врядли я потянул за провода и они замкнули.

Чет я посмотрел на сайте у Сеймура:
http://www.seymourduncan.com/comparetones/view/191

Там вообще у бриджевого SHR-1 общее сопротивление = 16,9 кОм .


... и добавил:

Очень важно обеспечить плотность контакта при замере.

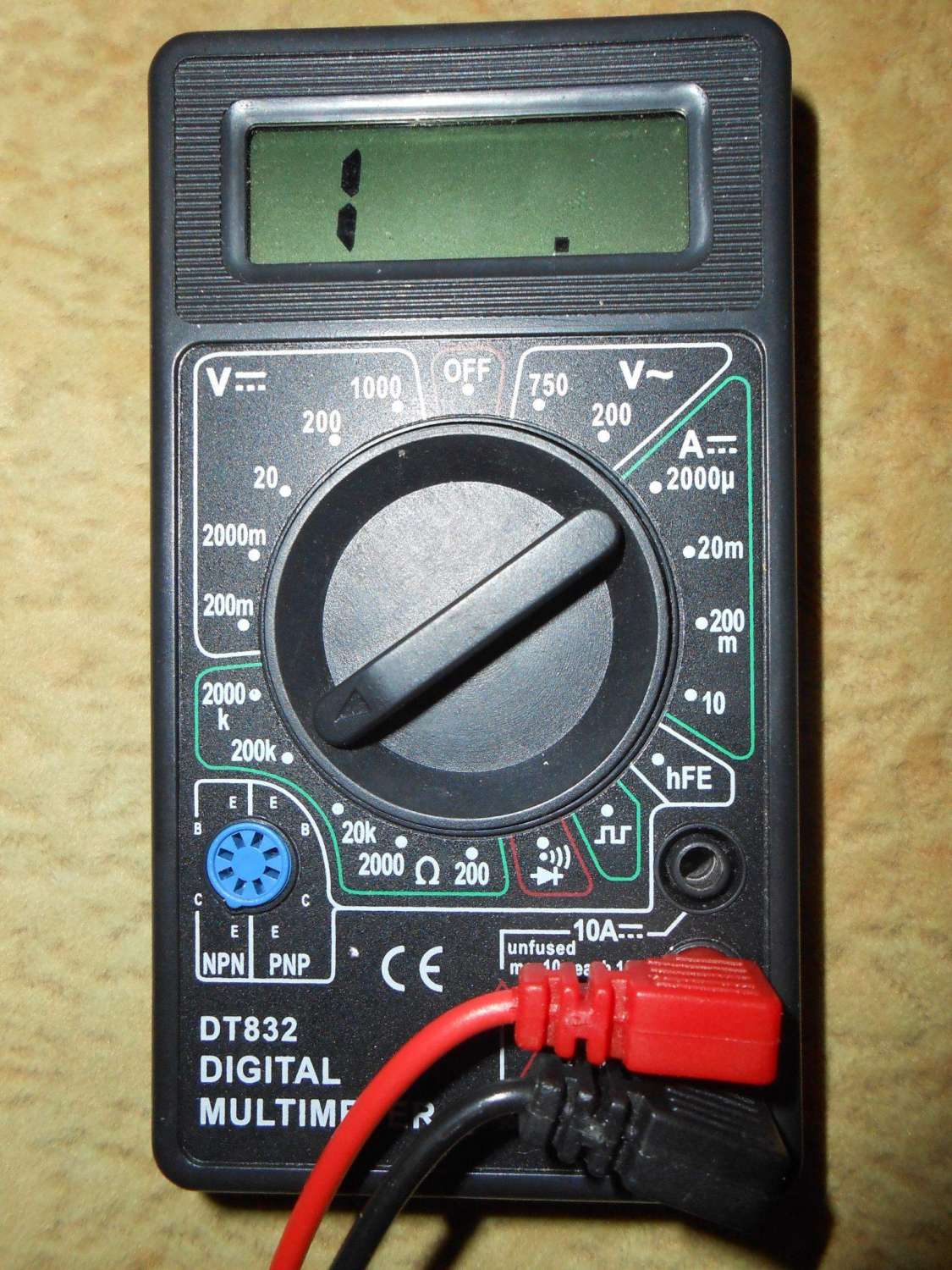

На картинке настройки тестера.
В общем для своих датчиков я следующее намерил:
TB-4 JB
8.96;
8.63;
Общее 17.26, хотя при сложении должно быть 17,59;
на сайте 16,4;
http://www.seymourduncan.com/comparetones/view/58

SH-2N
3.6
3.7
Общее 7.3
на сайте 7.72
http://www.seymourduncan.com/comparetones/view/56

Т.е. существует определенная погрешность.
Хотя совсем не такая большая, как в твоем случае.


... и добавил:

Если не ошибаюсь, Сеймур специально катухи немного несимметричными делает по числу витков, чтобы звук совсем плоским не становился. Димарцио используют разную толщину проволоки для этих целей.

А вообще, как датчик то этот звучал?
Может просто дело все в неправильности замера и все?

Jack8rkin, спасибо за замеры, очень интересная инфа! тестер у меня такой же, измеряю правильно. По звуку звучал он как нормальный датчик, правда ватно по отношению к SH2N и SH6B, но это субъективно=)
Ради эксперимента, подключу его навесом, подведу к струнам и послушай нет ли изменений в звуке

А это правильно. Если не фонит чрезмерно, значит все ок.
Я почитал про изготовление датчиков:
На станках с ЧПУ считают витки на катухе. Сопротивление -- вторичная величина.
Ее проверяют на ОТК для определения разрывов, пробоев, брака в бщем.
Поэтому каждый датчик укладывается в определенные допуски -- идеального попадания трудно достичь.

... и добавил:

Кстати, датчик твой бриджевый.
Возможно в бриджевой позиции пособраннее будет звучать.

подключил навесом звучёк, звучит чисто и бесшумно) будем считать что он хороший)))
