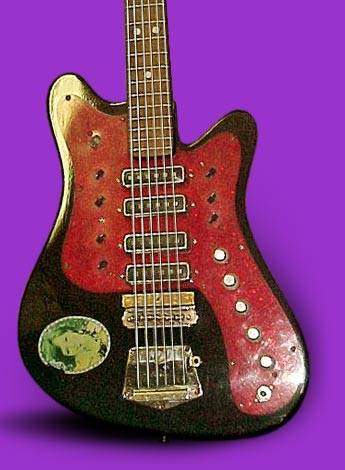

Купил гитару которую нужно переделать.Нужна схема гитары Урал

А может лучше ее не трогать?
Если Урал в хорошем состоянии - -то поместить его под стекло и любоваться как на чудо советского гитарпрома.
Через 10-15 лет можно будет загнать ее коллекционерам за большие деньги =)

torop , самый большой косяк ее схемы в конденсаторах которые включаются последовательно датчикам и естевственно съедают весь сигнал, сразу нахрен все выпаять, датчики включить к потенциометрам и все дела.




... и добавил:

короче детали из схемы R1, R2, C1,C2, C3, C4, C5 сразу выпаять и в печь.

Sidches, вспомни как Лес Пол называл свою гитару

... и добавил:

Прозвище "бревно" ("The Log") возникло из-за соснового блока с сечением 4 на 4 дюйма, которые Пол вставил между половинами распиленного вдоль корпуса гитары. Используя металические скобы, Пол прикрепил гриф к сосновому "бревну", на которое он поместил пару неуклюжих самодельных звукоснимателей. Немного позже он переделал еще второй и третий Epiphone, которые он называл "драндулетами", на этот раз - разрезав их корпуса, чтобы вставить в них укрепляющие металлические скобы, и снова украсив их своими собственными звукоснимателями. Несмотря на свое "самопальное" происхождение, полуакустическое "бревно" и модифицированные "драндулеты" часто сопутствовали Лесу Полу на сцене и в студии в 40-х и начале 50-х годов.

фотки - в студию !!!

я видел одну гитару советскую очень прикольную внешне разумеется и если её изготовить по фендеровским спецификациям она и звучать нормально будет - только не помню как она называется но из этой серии советских уродцев она самая модная - чем-то напомнила мне ягуар или джазмастер что-ли

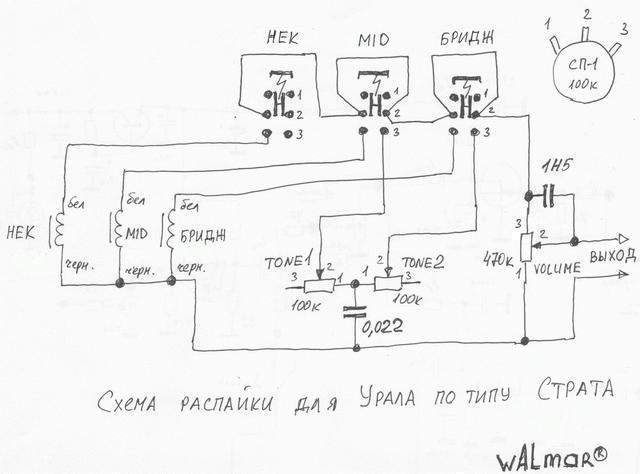

я а свой урал вот по этой схеме спаял,спасибо Вальмару
