1) Провода не соответствуют схеме.
2) Выключатель не соответствует схеме.
Учить теорию про хамбакеры, звукосниматели, катушки, магниты, постепенно выходя из состояния "чайника", или обратиться к мастеру.
Для "прозвона" нужен мультиметр с возможностью замера сопротивления катушек.
Проверить пары проводов и найти какой провод к какой катушке относится.
Муторно, долго -- согласен!
Можно также найти точную схему установленных датчиков, на которой указаны цвета проводов на катушках (как на схемах выше).

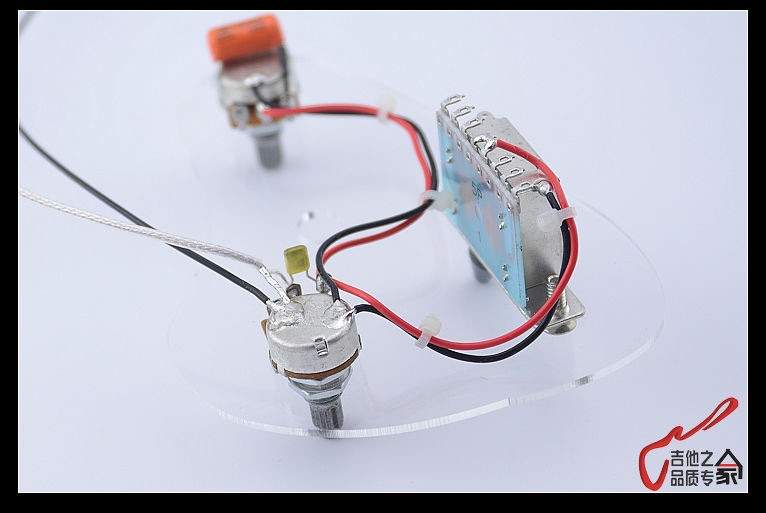

Нужно "прозвонить" переключатель. Это чтобы понять как ток идет при переключении рычага.
... и добавил:https://www.youtube.com/watch?v=7DujKIz9UGU... и добавил:Возможно выбранный переключатель не соответствует схеме. Они иногда по-другому работают, особенно китайские.
Нужно брать мультиметр и прозванивать!
... и добавил:https://www.youtube.com/watch?v=IsetlvJadUM5:03 на видео выше про тестер -- прозвон
... и добавил:https://www.youtube.com/watch?v=7UfxQBhqen8... и добавил:https://www.youtube.com/watch?v=OcuvBRZPpowЯ проверяю готовую распайку, постукивая слегка по магнитоводам звукоснимателей отверткой.
Переводишь переключатель в первое положение (пусть будет у бриджа, и двигаться будем от бриджа к неку по позициям):
1) По твоей схеме должен полностью бриджевый датчик в последовательной распайке работать, т.е. громко щелкать должны 2 катушки на бриджевом датчика, при ударе железным концом отвертки по магнитоводам, при этом нековый датчик должен "молчать")
2) Должны работать внутренние катушки на обоих датчиках
3) Все 4 катушки с последовательной распайкой.
4) Нековый датчик с параллельной распайкой
5) (У нека) Нековый датчик с последовательной распайкой
