Re: Схема распайки EMG 81-85
« Ответ #15 : Ноября 13, 2019, 16:44:11 »
Цитата: AZG от Ноября 13, 2019, 16:23:06
У Сеймуров всегда активные схемы были с бриджем. А ЕЖи придумали теорию про удары током и т.п.

Автор пишет, что ЕЖи там были всегда.
Да, сам производитель emg рекомендует не соединять общий  с бриджем. При наличии заземления в аппарате, насколько эта схема отличается по шумам от классической с соединением  только на бридж?
« Последнее редактирование: Ноября 13, 2019, 18:21:08 от slonjara »

Оффлайн Evgeny Dunyak Автор темы

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Схема распайки EMG 81-85
« Ответ #16 : Ноября 13, 2019, 16:51:46 »
Я уже запутался) Как всё-таки паять эти активные emg 81 85 ?)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90019
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема распайки EMG 81-85
« Ответ #17 : Ноября 13, 2019, 17:10:35 »
Цитата: Evgeny Dunyak от Ноября 13, 2019, 16:51:46
Я уже запутался) Как всё-таки паять эти активные emg 81 85 ?)

По схеме номер ДВА плюс припаять на землю провод от бриджа.

slonjara, Еще тише будет. А производителя с такими заявлениями и сказками на мыло. Явно индийского кино обсмотрелись.

Онлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34221
  • Репутация: +3361/-40
  • alderman of morning star
    • Malefice
Re: Схема распайки EMG 81-85
« Ответ #18 : Ноября 13, 2019, 23:28:54 »
Цитата: AZG от Ноября 13, 2019, 16:23:06
У Сеймуров всегда активные схемы были с бриджем. А ЕЖи придумали теорию про удары током и т.п.

Автор пишет, что ЕЖи там были всегда.
Прикол в том, что именно на схеме с 2мя хамбами и 4мя потами этот провод не нарисован, видимо места не хватило, на других есть :)
И на схеме просто с 2мя волюмами нет.
Просто когда глянул на картинку из первого поста, то сразу и возник когнитивный диссонанс.
« Последнее редактирование: Ноября 13, 2019, 23:30:44 от deLuther »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90019
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема распайки EMG 81-85
« Ответ #19 : Ноября 13, 2019, 23:50:36 »
deLuther, не беспокойся :)

Оффлайн Evgeny Dunyak Автор темы

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Схема распайки EMG 81-85
« Ответ #20 : Ноября 14, 2019, 07:24:21 »
Во 2 схеме меня беспокоит что там от датчиков идет 1 провод. А должно идти 3 провода.

+ на 2 схеме криво на тяп ляп нарисовано заземление. Порой путаешься и думаешь это заземление или это автор на скорую руку рисовал. Хорошо что хотел подписал где нековый датчик и где бриджевый.

В общем буду походу искать полную доделанную тему

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90019
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема распайки EMG 81-85
« Ответ #21 : Ноября 14, 2019, 10:09:59 »

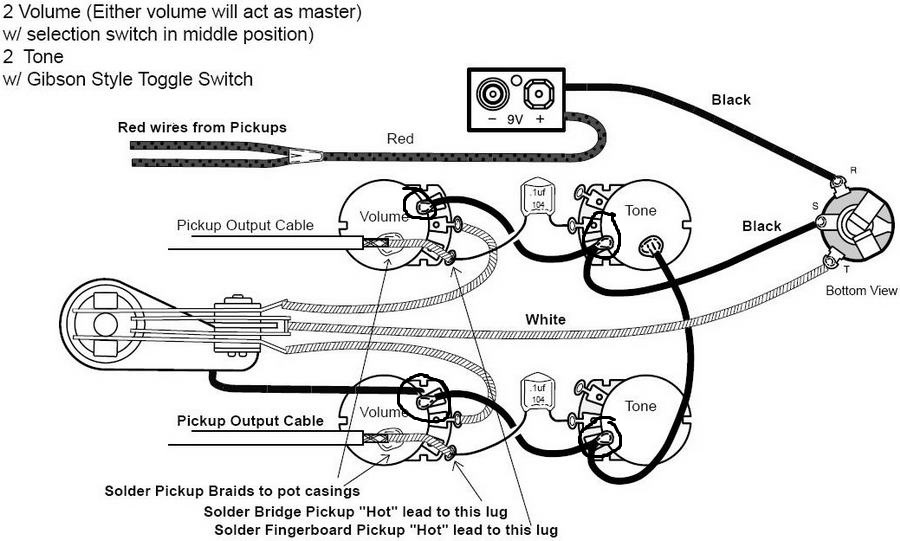

Evgeny Dunyak, Тут все полноценно и понятно. От датчика идет 2 провода. красный (наверху схемы он нарисован) и белый экранированный. Оплетку белого паяешь на корпус пота, сигнал на вывод пота. Как нарисовано. Корпуса потов объединены проводом (черный на схеме) и на землю гнезда. При наличии экрана это не совсем правильно, но в стандартной распайке Гибсонов нормально. Землю от бриджа на корпус нековой громкости, ибо она рядом.

Уже все найдено и показано.

Оффлайн Evgeny Dunyak Автор темы

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Схема распайки EMG 81-85
« Ответ #22 : Ноября 14, 2019, 16:21:36 »
Судя по этой схеме я должен белый провод припаять на землю пота, и от этой земли припаять к правому выводу пота так как нарисовано именно так.

А в схеме сеймор дункана от датчика идет три провода. Красный Белый и земля. Там красный идёт на батарейку, белый на выход пота, земля на землю пота.

Может всё-таки схема сейморов более точная?

Онлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34221
  • Репутация: +3361/-40
  • alderman of morning star
    • Malefice
Re: Схема распайки EMG 81-85
« Ответ #23 : Ноября 14, 2019, 16:28:22 »
Цитата: Evgeny Dunyak от Ноября 14, 2019, 16:21:36
Судя по этой схеме я должен белый провод припаять на землю пота, и от этой земли припаять к правому выводу пота так как нарисовано именно так.

А в схеме сеймор дункана от датчика идет три провода. Красный Белый и земля. Там красный идёт на батарейку, белый на выход пота, земля на землю пота.

Может всё-таки схема сейморов более точная?
Но у тебя ежи :)
Схема под распайку + провод на бридж гитары.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90019
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема распайки EMG 81-85
« Ответ #24 : Ноября 14, 2019, 16:36:50 »
Evgeny Dunyak, Повторяю в последний раз - все по схеме ОК. Надо применять схему ЕЖЕй раз стоят ЕЖи.

И не поленитесь скинуть фотку нутра темброблока. Тогда советы будут более конкретизированы.

Оффлайн Evgeny Dunyak Автор темы

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Схема распайки EMG 81-85
« Ответ #25 : Ноября 17, 2019, 11:48:57 »

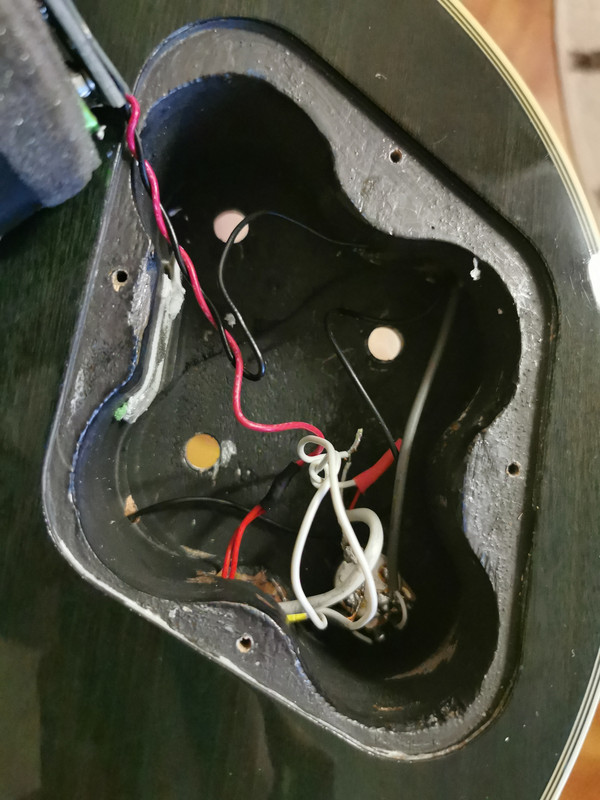

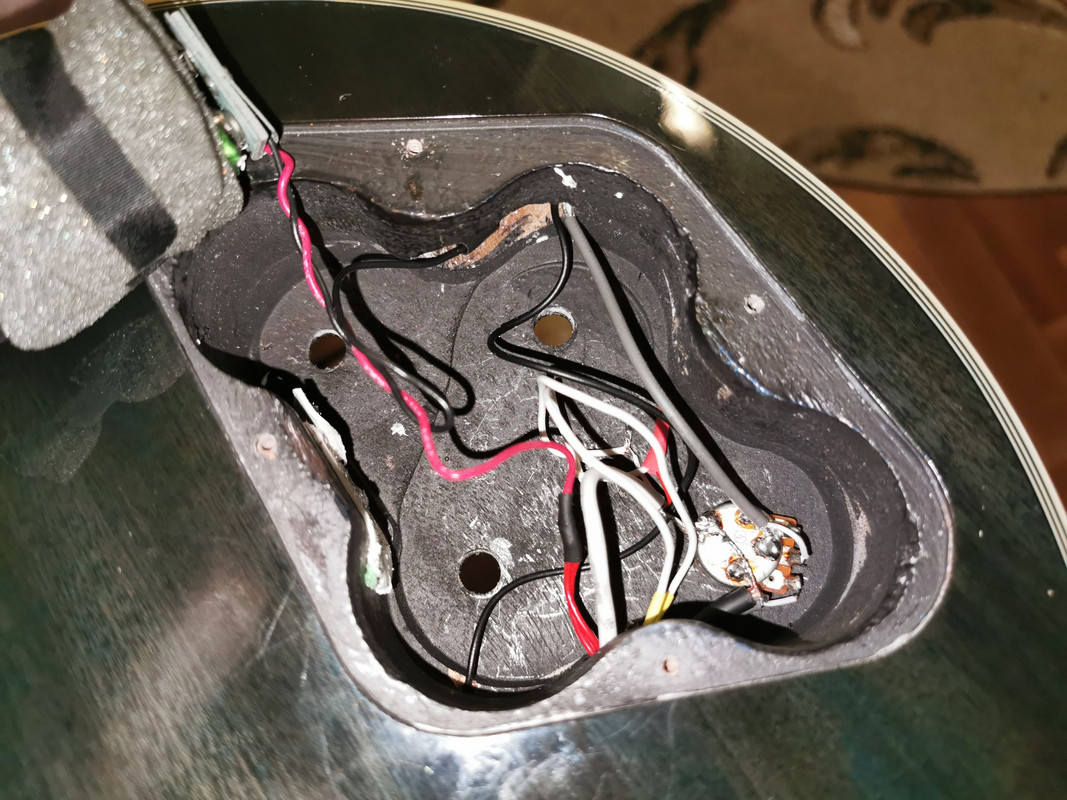

По поводу тембрблока.  Там сейчас пайка под 1 звук ( 4 пота и кондёры ещё не приехали)

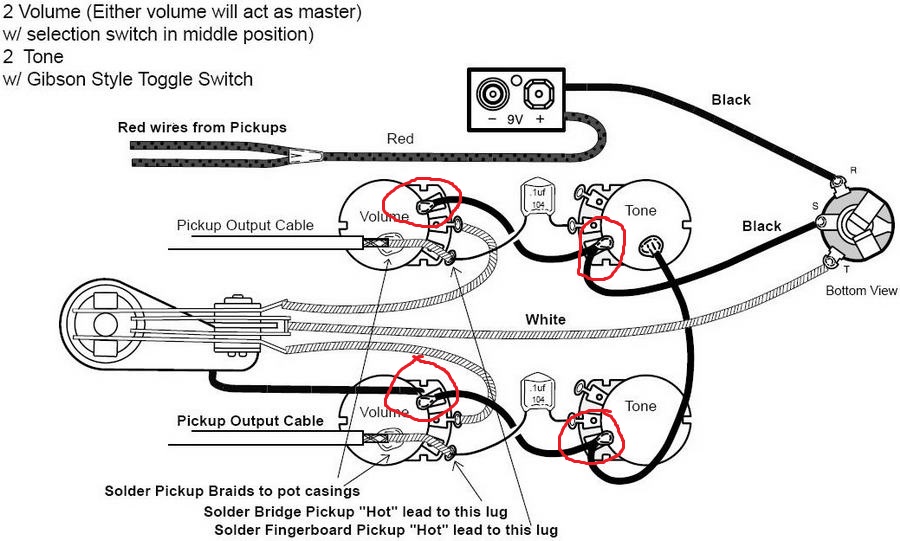

А на схеме мне не понятны моменты выделенные красным. Это паяется одновременно на землю и выход пота или только на выход пота?




Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90019
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема распайки EMG 81-85
« Ответ #26 : Ноября 17, 2019, 12:15:58 »
Evgeny Dunyak, Там вывод пот закручивается и припаивается к крышке и на это место паяется провод. лучший вариант не гнуть вывод и запаять перемычку.

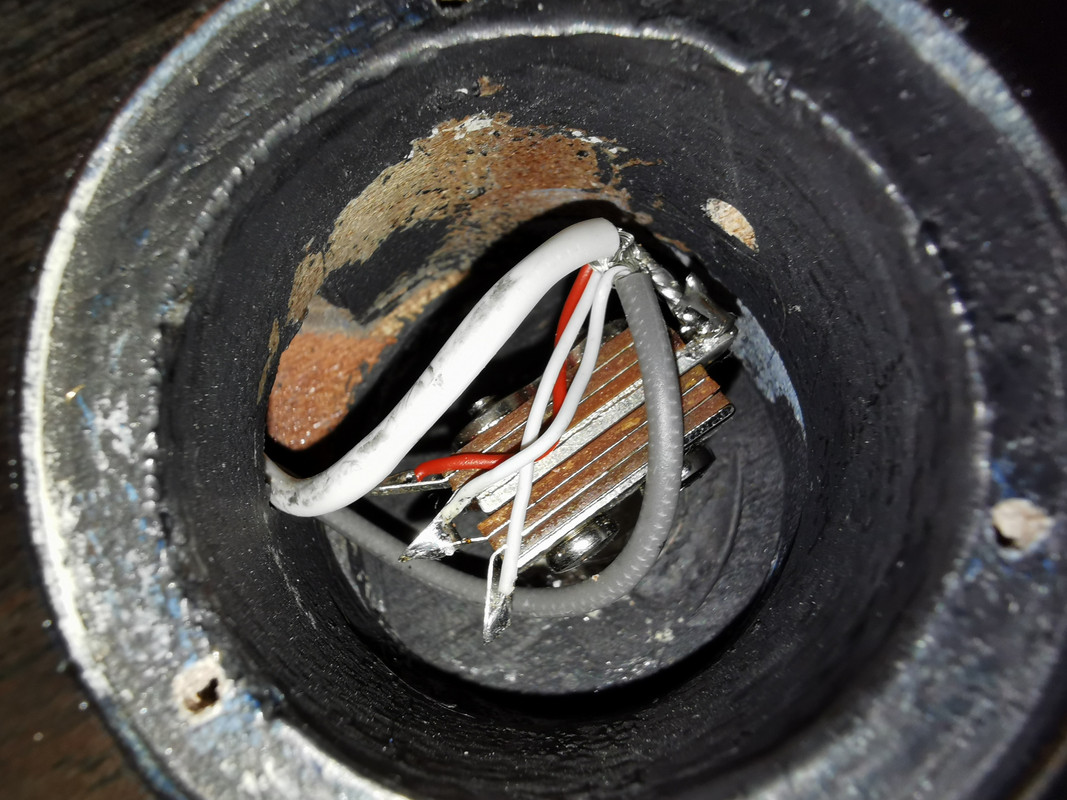

Провод от датчика надо будет от переклюка перетащить в темброблок.

Оффлайн Evgeny Dunyak Автор темы

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Схема распайки EMG 81-85
« Ответ #27 : Ноября 17, 2019, 13:11:47 »
Цитата: AZG от Ноября 17, 2019, 12:15:58
Evgeny Dunyak, Там вывод пот закручивается и припаивается к крышке и на это место паяется провод. лучший вариант не гнуть вывод и запаять перемычку.

Провод от датчика надо будет от переклюка перетащить в темброблок.

Теперь понял по поводу схемы. Как я понимаю чтобы провода от переклока перетащить в тембрблок нужно датчики снимать т?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90019
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема распайки EMG 81-85
« Ответ #28 : Ноября 17, 2019, 14:02:41 »
Цитата: Evgeny Dunyak от Ноября 17, 2019, 13:11:47
Теперь понял по поводу схемы. Как я понимаю чтобы провода от переклока перетащить в тембрблок нужно датчики снимать т?

Да, придется датчики снять, оба провода от датчиков в темброблок. Туда же провод от переключателя.

Оффлайн Evgeny Dunyak Автор темы

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Схема распайки EMG 81-85
« Ответ #29 : Ноября 17, 2019, 18:55:58 »
Т е конечная схема с вашими верхними замечаниями будет такая? От бриджевого провода припаяться на землю нековой громкости, хотя не понимаю зачем так как этот провод находится на земле бриджевой громкости
