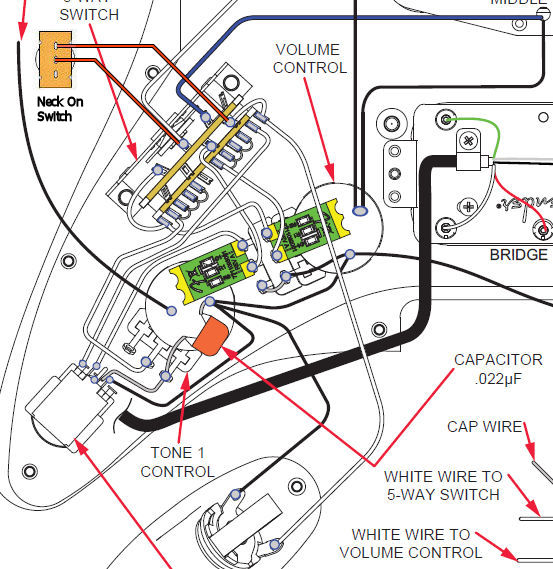

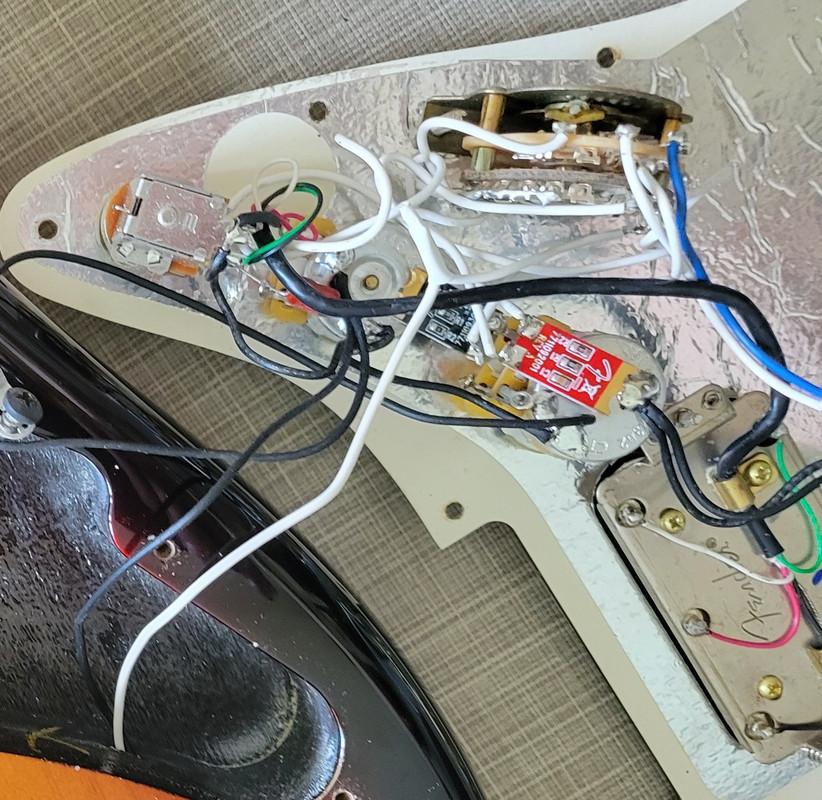

Судя по рисунку и фото громкость сдвоенная. Каждая платка напаяна на выводы своей половинки громкости. Обе работают компенсаторами. ну и подключаются в зависимости от положения 5-позиционника и пуш-пула. Там надо разбираться со всеми режимами. Думаю, для хамба там 500к, для всех остальных режимов и отсечек 250к.
Корпус тона используется просто как держатель этой платки. Для нижней секции.
