Добрый день!

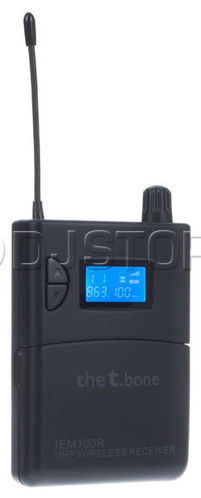

Помогите с разработкой. Имеется система персонального мониторинга беспроводная.
Оказалось, что в системе нет режима, когда левый канал регулируешь относительно правого по громкости в моно.
Это необходимо когда приходят 2 AUX и гитарист хочет громче слышать себя, а вокалист себя. Соответственно каждый себе регулирует уровень.

В моей системе существует только регулировка СТЕРЕО по балансу ЛП. Соответственно громче в левом или правом ухе.

Для решения ситуации необходимо разработать переходник, СТЕРЕО выход на наушники суммировать в МОНО и раздать его на оба(!) уха наушников. Т.о. регулируя баланс ЛП на приёмнике, по факту получится громче\тише левый по отношению к правому. Что мне и необходимо.

Заранее спасибо за советы.

Есть готовые наушниковые дистрибьюторы. Там бывает от 2 до 8 стерео-входов с индивидуальными ругулировками для каждой пары наушников. Чаще встречал вариант 2х4 или 4х4, т.е. 2 или 4 источника и 4 пары наушников.

Спасибо, но нужно что то миниатюрное, чтобы включить между приёмником in-ear мониторинга и нашниками.

Lev1nson, Такие вещи делаются ПЕРЕД передатчиком. Соответственно просто мини-микшер. Плюс можно такое организовать через Ауксы.

Забыл уточнить, приёмника 2. Один хочет слышать больше ЛЕВЫЙ аукс, второй участник хочет больше ПРАВЫЙ. Но, сейчас это возможно только регулировать в Леови или Правое ухо. А хочется по центру.
Для этого и хотим сигнал из приёмника суммировать и раздать на 2 уха одинаково. Получится ЛП баланс но по центру.

Если сделать такой переходник, вот такая схема подойдёт?

ДА, такая схема пойдет.

По сути один передатчик и два приемника на одну частоту? Или все же передатчик двухканальный? Просто у приемника выход уже на наушники и если там делать сумматор, то будет не совсем правильно и качественно.

Спасибо.
Да, верно, передатчик и 2 приёмника, одна частота. Понимаю, что это не совсем корректно, но у практически всех систем подобных существует такая опция и называется типа Focus или MixMode и т.п., а у моей системы отсутствует. Зачем -то сделали дурацкий баланс ЛП вместо этого.

Просто как ты собрался раздавать разный сигнал на приемники, если передатчик один. Если стерео-сигнал, то проще просто наушники перепаять или подключить через переходник когда у одного оба уха на левый канал, у второго оба уха на правый канал. Да. будет моно, но зато полностью раздельные сигналы. Тогда и сумматор не нужен.

Это отличная идея!

А такие переходники продаются фабричные? Если да, можно ссылку, пожалуйста?

Сделали пока первую версию, по схеме с резисторами. Работает всё как нужно, только громкость упала сильно. Этого никак не компенсировать?

Думаю теперь сделаем с отсечкой Правого или Левого сигнала на наушники.

какое сопротивление резисторов? Просто там наушники и надо делать по сути низкоомный вариант.

Друг делал макет, вот фото с резисторами.

Мы же забыли, что надо только один канал! Резисторы не нужны. Просто надо у одного наушника оба сигнальных провода на кольцо, у вторых наушников оба сигнальных провода на кончик джека.

А громкость упадёт вдвое?
