Странная цветовая кодировка Dimarzio
« : Июня 15, 2019, 09:24:11 »

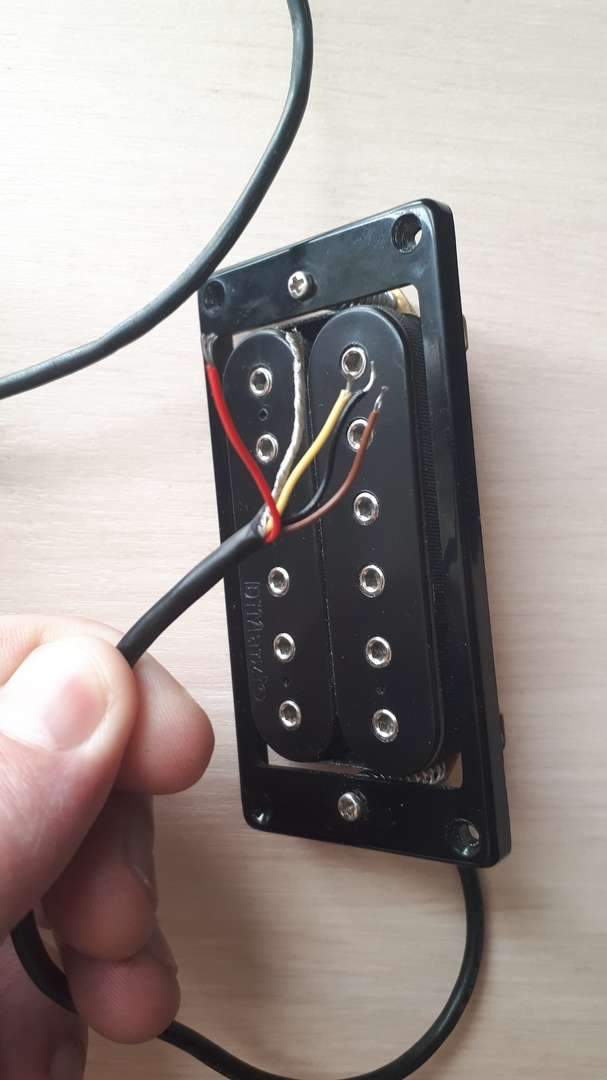

Попался мне тут сет димарцио с необычным цветовым исполнением выводов. Скорее всего чтото из 90х. Весь интернет обрыл никакой инфы. То что это димарцио не вызывает сомнения, там нормальная маркированная станина. В принципе спаять то как надо не проблема, но вот как узнать где начало где конец на каждой катушке, это наверно тоже имеет при их соединении.
Встречал ли ктото подобное цветовое исполнение, может помнит какие провода между собой спаивать?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91718
  • Санкт-Петербург
    • AZG CUSTOM
Re: Странная цветовая кодировка Dimarzio
« Ответ #1 : Июня 15, 2019, 10:29:37 »
Poosh, быстрее всего провод меняли. Сколько с этим работаю, такого не встречал. Определиться с кодом можно посмотрев распайку внутри датчика. Какая катушка и где начало-конец.

Если влом, то наиболее простой вариант определиться с парами (вызвонить пара секунд) и далее простым перебором вариантов выставить фазу первой и второй катушек.

Оффлайн Poosh Автор темы

  • Опытный
  • ****
  • Сообщений: 566
  • In Flames We Trust
Re: Странная цветовая кодировка Dimarzio
« Ответ #2 : Июня 15, 2019, 10:31:03 »
Цитата: AZG от Июня 15, 2019, 10:29:37
далее простым перебором вариантов выставить фазу первой и второй катушек.

Каким образом это сделать?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91718
  • Санкт-Петербург
    • AZG CUSTOM
Re: Странная цветовая кодировка Dimarzio
« Ответ #3 : Июня 15, 2019, 10:35:57 »
Цитата: Poosh от Июня 15, 2019, 10:31:03
Каким образом это сделать?

Омметром определяем пары. Затем одну из пар цепляем к усилителю и простукивая отверткой определяем какая это катушка. Записываем. На всякий можно проверить и вторую пару.

Если есть на гитаре рядом датчик (хамб) с известной фазировкой, то все легко. На нем включаем отсечку чтобы работала катушка от земли. Включаем аналогичную катушку на этом датчике и слушаем их вместе. Противофазу слышно сразу. Убираем противофазу меняя местами провода. Затем включаем на нем полный хамб и аналогично подбираем фазу второй катушки. Записываем итоговый результат.

Оффлайн Poosh Автор темы

  • Опытный
  • ****
  • Сообщений: 566
  • In Flames We Trust
Re: Странная цветовая кодировка Dimarzio
« Ответ #4 : Июня 15, 2019, 10:37:31 »
Цитата: AZG от Июня 15, 2019, 10:35:57
Омметром определяем пары. Затем одну из пар цепляем к усилителю и простукивая отверткой определяем какая это катушка. Записываем. На всякий можно проверить и вторую пару.

Если есть на гитаре рядом датчик (хамб) с известной фазировкой, то все легко. На нем включаем отсечку чтобы работала катушка от земли. Включаем аналогичную катушку на этом датчике и слушаем их вместе. Противофазу слышно сразу. Убираем противофазу меняя местами провода. Затем включаем на нем полный хамб и аналогично подбираем фазу второй катушки. Записываем итоговый результат.

Спасибо, будем разбираться

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 33464
  • alderman of morning star
    • Malefice
Re: Странная цветовая кодировка Dimarzio
« Ответ #5 : Июня 15, 2019, 12:31:46 »
Я бы сказал что проще подсоединить датчик к инструментальному входу аудиоинтерфйеса (в-принципе линейный тоже сойдёт), в DAW повесить какой-нибудь плагин осциллоскоп (типа https://www.bluecataudio.com/Products/Product_OscilloscopeMulti/ на худой конец встроенный в Reaper). Так удобно определять фазу сигнала визуально.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91718
  • Санкт-Петербург
    • AZG CUSTOM
Re: Странная цветовая кодировка Dimarzio
« Ответ #6 : Июня 15, 2019, 13:26:19 »
deLuther, Это сложнее и не каждый поймет что и как. Слуховое восприятие доступнее. Тем более надо какой-то оригинал для понимания правильной фазы.

Оффлайн Poosh Автор темы

  • Опытный
  • ****
  • Сообщений: 566
  • In Flames We Trust
Re: Странная цветовая кодировка Dimarzio
« Ответ #7 : Июня 15, 2019, 13:32:10 »
Цитата: AZG от Июня 15, 2019, 13:26:19
deLuther, Это сложнее и не каждый поймет что и как. Слуховое восприятие доступнее. Тем более надо какой-то оригинал для понимания правильной фазы.

а если защитную ленту снять или открутить станину непонятно будет где старт где финиш у катушек, пади технология одна?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91718
  • Санкт-Петербург
    • AZG CUSTOM
Re: Странная цветовая кодировка Dimarzio
« Ответ #8 : Июня 15, 2019, 13:46:59 »
Цитата: Poosh от Июня 15, 2019, 13:32:10
а если защитную ленту снять или открутить станину непонятно будет где старт где финиш у катушек, пади технология одна?

можно и я про это написал в самом начале. Но тут надо просто разбираться что куда и зачем. Плюс аккуратно, ибо оторвать провода не проблема.

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 33464
  • alderman of morning star
    • Malefice
Re: Странная цветовая кодировка Dimarzio
« Ответ #9 : Июня 15, 2019, 15:55:23 »
Цитата: AZG от Июня 15, 2019, 13:26:19
deLuther, Это сложнее и не каждый поймет что и как. Слуховое восприятие доступнее. Тем более надо какой-то оригинал для понимания правильной фазы.
Надо свериться с другим датчиком раскладку по которому знаешь. По сути всё равно что на слух, что так - придётся сверяться с другим датчиком.
