Всем привет.
Такая проблема: Поставил 2 звукоснимателя fokin с quick connect на плату Gibson, подключил, по отдельности работают, в среднем положении звучит только нэк, если стучать отверткой по магнитам то стучат оба, но громкость реагирует только у нэка и звучит только нэк, подскажите как должны быть обжаты коннекторы по цветам чтобы все работало, сейчас они обжаты зеркально.  (синий, зеленый, желтый, черный, красный) Отсечек у меня нет. Какие провода поменять местами чтобы стало хорошо ?



Если датчики в гипсон  с отсечками то на датчиках должны магниты стоять по разному и провода в разьемах тоже. (в режиме отсечки в среднем положении фон вычитается) Лучше спрашивать как вам поменять распиновку  у производителя.(Фокина)

Да вот надеялся что производитель или кто-то кто ставил коннекторы на обычные датчики ответит.

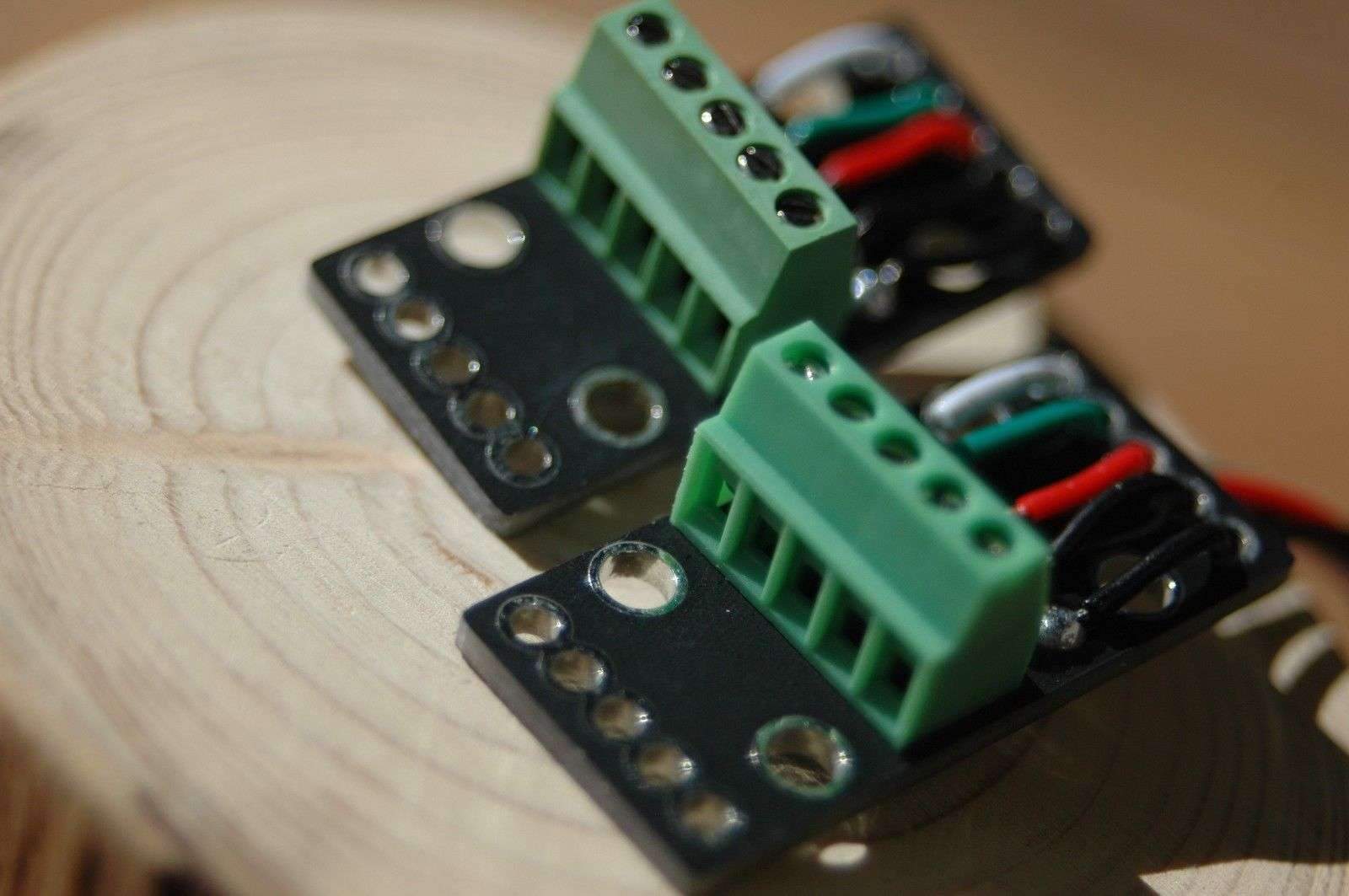

Есть у Гипсана специальные переходники на винтиках что бы ставить разные датчики

Удобно однако, пойду возьму у друга мультиметр  и паяльник, думал до этого не дойдет.

Dmitry.O,  Ок, а как себя ведут ручки громкости в нековом и в бриджевом положении соответственно при подключении датчиков фокина?

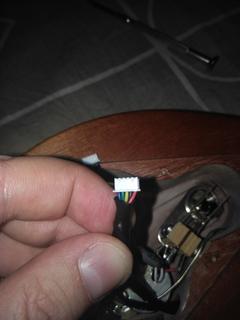

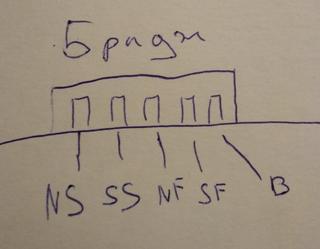

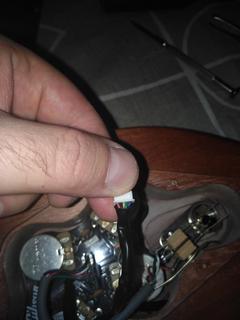

Починилось, разобрал, подергал клеммы и зазвучало, видимо все дело было в коннекторе, теперь знаю как обычные звучки без отсечек приделать на плату через коннектор, у меня так получилось:



Теперь ручки громкости ведут себя обычно. та что к бриджу доминирует но у меня нэковый подключен в гнездо бриджа на плате, а бридж в гнездо нэка (это для переключателя, люблю когда нэк в нижнем положении)

Т.е. получается, из этих коннекторов провода просто вытаскиваются и, при желании, вставляются? У меня схожая ситуация. SGJ с такой же платой. Хочу заменить штатные 490-е на фокинские р94(тут вообще думать надо) в нэк и питон в бридж. Заказывать отдельно коннекторы? это ж искать, ждать, а новые датчики вот час назад с почты забрал. Дёргать через силу, в смысле выводы из коннектора, чёт не хочу. Может стригануть в сантиме от него, да новыми подпаяться? Ты как делал?

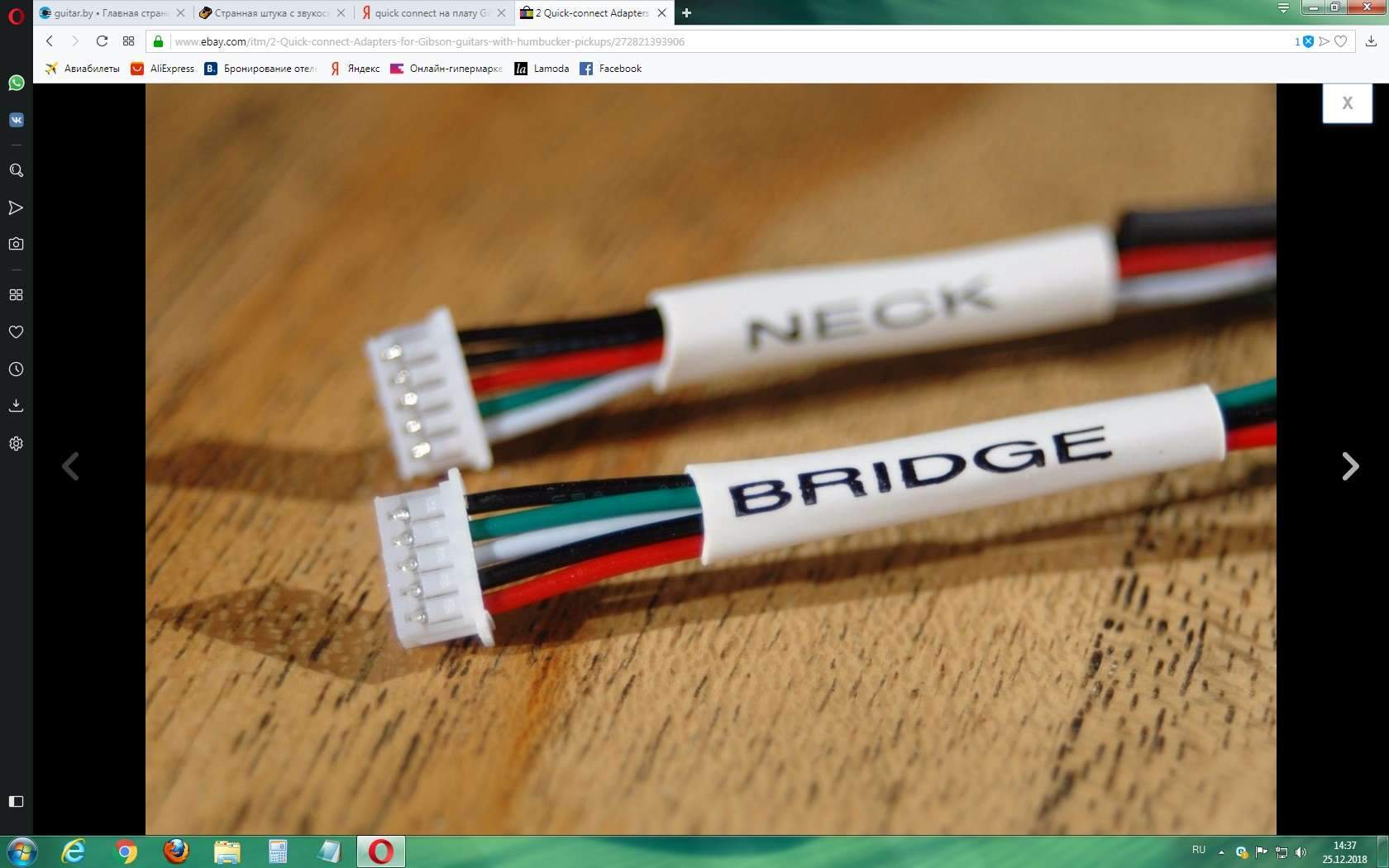

Можно аккуратно вытащить, там хитрая технология, сначала клеммы на провода кримпером, потом провода в коннектор, клемм то нет у тебя, так что этот номер не пройдет. Фокин делает с коннекторами если попросить, я с коннекторами просил (примерно так же, готовый обжатый коннектор к проводам датчика). Можешь отстричь и приделать от 490, потом продать сложнее наверное, но не точно. Ну если отсечки не собираешься ставить то все просто, я считаю что из хамба нормальный сингл не сделать и не заморачиваюсь.

Я его, Фокина, просил с коннекторами, написал, что поставит, да, судя по всему, забыл. Пришли с голыми выводами. Наверное, потому что через его личку заказ делал. Ладно, сейчас буду много думать и рыть интернет, мне ж ещё надо понять, как два вывода от р94 присобачить вместо четырёх от 490-го. Спасибо, что откликнулся.

На плате на разьеме 5 выводов. Один сигнальный. Два закорочены между собой (если 2 катушки). Четвертый земля. Пятый экран (соединен с землей).Если в датчике 2 провода то нужно землю соеденить с землей а сигнальный с сигнальным на плате. Проше припаять к поту громкости и все.

Очень дельный совет! Буду пробовать подпаяться к потенциометрам. Сторона платы обратная, но подлезть можно. Получается: р94 - чёрный сигнал на громкость, оплётка на землю - это нэк, и бридж: питон (хамб) по стандартной схеме - красный- сигнал на громкость, чёрный+(без изоляции) в туже точку, что и оплётка от р94 - на землю. Кстати, в моём случае, земля это моножила без изоляции, выведенная в коннектор на плате. я так понял, могу всё на него посадить?
И ещё вопрос: конденсатор и потенциометр в нэке пойдут для р94? стоит керамика 0,22 и потенциометр, кажется на 500кОм. Если окажется, что поц. в нэке под замену, то смыла оставлять плату, как бы, нет.

... и добавил:

Всё сделал без замен кондёров. Результатом доволен. Всем спасибо! Пойду вступлю в клуб любителей р90

Я хочу 1000 попробовать, но все равно припаяю их на плату если руки дойдут. Мне кажется что плата норм решение, без адской паутины, все аккуратно, меньше фона.

Плата не равно меньше фона.
