SYREX, паять умеешь, дружище?

... и добавил:

Уже первая ошибка: разъем в коммутационной панельке (которую в руках держишь на фото), шо идет от выходного гнезда, надо перевернуть, он землёй на сигнальном контакте сидит

Можешь схемку подключения коммутационного блочка из инструкции сфотать?
Сорри, я просто не помню, какая там разводка...

... и добавил:

Или погодь до часиков 9, я сейчас просто не дома...

... и добавил:

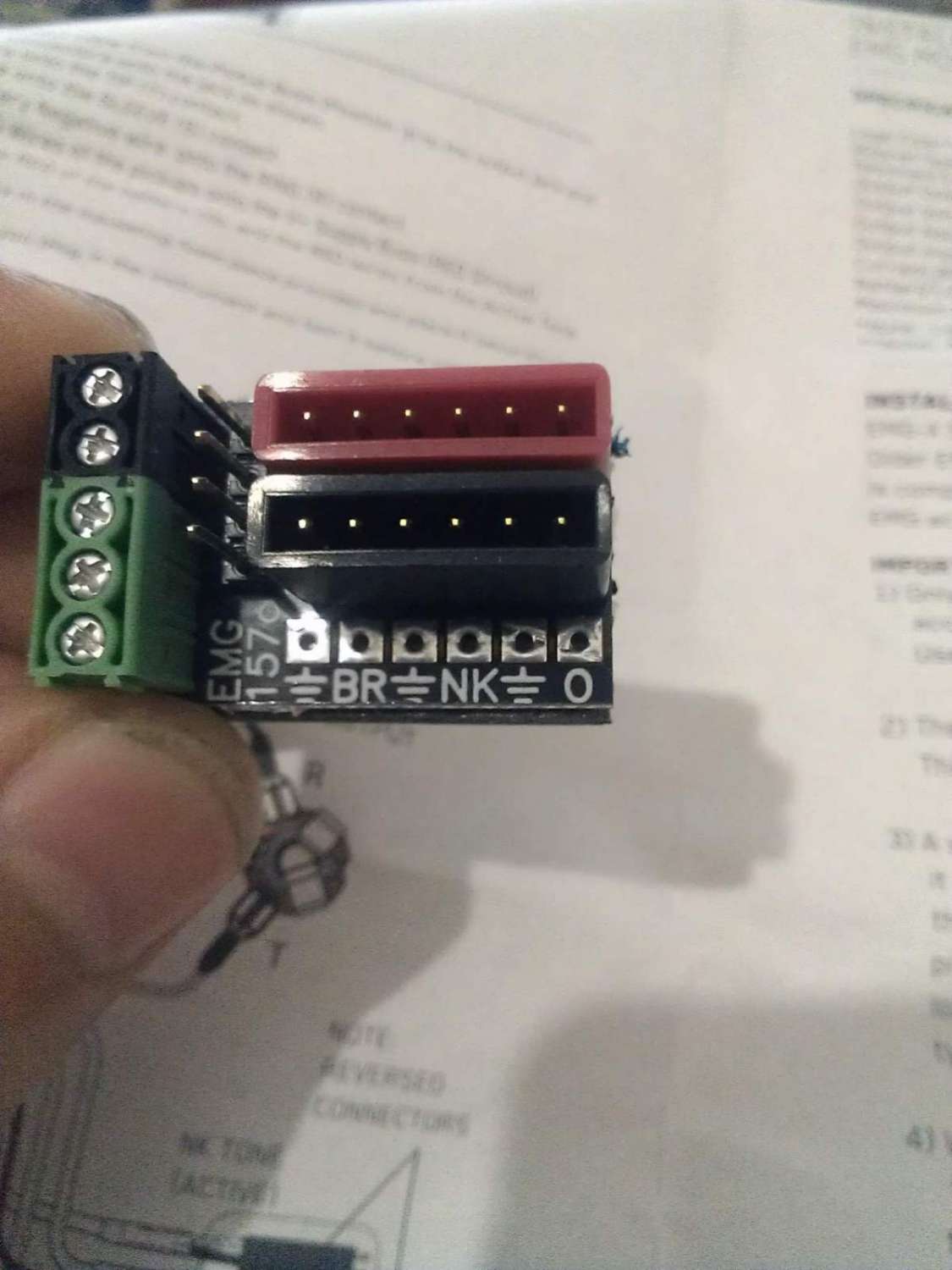

Итак, смотрим на картинку:

Я прошу прощения, на твоем фото изображение было немного искажено и значок "земля" меня смутил, разъем от выходного джека у тебя  первоначально правильно был воткнут
Значит, выходной джек у нас подключен, разъем от бриджевого датчика подключаем к клеммам "земля" и "BR" - крайние слева.

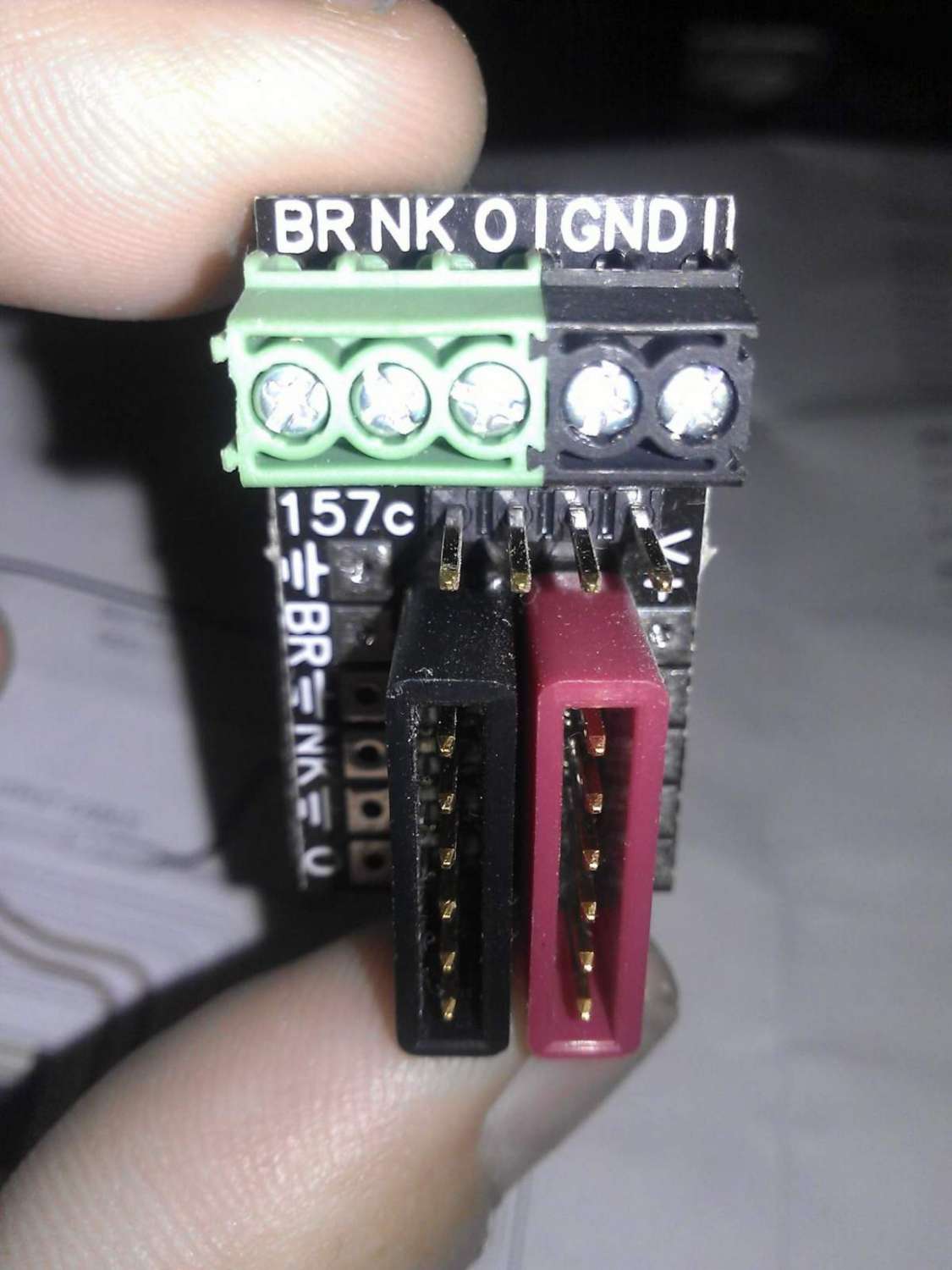

Теперь смотрим на следующее фото:

Берешь отрезок экранированного провода, зачишаешь и подключаешь экран под винтовой зажим "GND" (черный), а сигнальный провод под винт "BR" (крайний слева). Другой конец этого отрезка экранированного провода зачишаешь, залуживаешь и припаиваешь к потенциометру, к которому был раньше припаян старый бриджевый звучок (предварительно его надо отпаять). Усе.
И последнее: делаешь мод на 18 вольт

... и добавил:

Оу, совсем забыл... провод от старого выходного джека отпаиваем и сажаем под винты "GND" и "О". Сорри

Нема за шо, пользуйся на здоровье
Не знаю, кто и шо говорит за 18 вольт, но объективные плюсы есть. Это и улучшение динамики, и уменьшение клиппинга, и более прозрачное звучание. Другое дело, шо тут каждый решает сам, нужно это лично ему чи не... Не только на чистом звуке, но и на нормальном перегрузе разница между 9 и 18 вольтами есть и она прекрасно слышна.

Ага, то-то недавно Nsb высказывал удивление по поводу обильного низа на моем диайнике экспа с ежиками
Низ подрезается не активом, а потенциометром 25кОм, образуя фвч...

Ну да, точнее образуется хайпас-фильтр в любом случае, просто частота среза меняется в зависимости от номиналов потенциометров, плюс чем больше номинал, тем больше выхлоп, т.к. исходно стандартный ТБ с волюмом и тоном по 25к снимают около 3 Дб уровня. Хотя низ скорее от гитары идёт, срез меняется, но всё же не слишком радикально. Я длительное время предпочитал использовать пот на 50к даже (в одиночном варианте), как-то больше так нравилось.

... и добавил:

Нема за шо, пользуйся на здоровье
Не знаю, кто и шо говорит за 18 вольт, но объективные плюсы есть. Это и улучшение динамики, и уменьшение клиппинга, и более прозрачное звучание. Другое дело, шо тут каждый решает сам, нужно это лично ему чи не... Не только на чистом звуке, но и на нормальном перегрузе разница между 9 и 18 вольтами есть и она прекрасно слышна.

Но есть и объективные минусы при использовании различных примочек, если сигнал идёт сразу на операционный усилитель, а питание 9 В, то будет овервольтаж в большинстве случаев, кратковременная инверсия фазы на выходе ОУ при превышении размаха входящего сигнала напряжения питания, а с 18 В это легко достижимо. Звучит это как щелчок неприятный на атаке (как при дропауте), ИМХО, это хуже простого клиппинга. Если играть напрямую через нормальный усилок или у примочек на входе транзисторный буфер, то не страшно.

guitarjfet,
Не, не на краснушную, просто был пот на 50к от активки капарисона, вот и сравнивал живьём с 25к

С ежами-то 18 В не так страшно, вот у блэкаута из-за более низкого выходного импеданса выхлоп больше, там чувствительнее, кроме того большинство грелок обычно всё же имеют на входе буфер на транзисторе, так что нижняя полуволна благополучно ограничивается до ОУ
А далее сигнал всё равно ограничивается, так что немного другой характер от того где именно ограничивается, честно говоря я даже и не знаю что в итоге предпочёл бы, 9 В или 18 В
Так-то больше именно 18 В использовал, правда уже не актуально, т.к. стал использовать пассив.

А как вообще может быть пассивный аналог актива, если они характеризуются клиппингом, фактическим отсутствием резонансного пика и серьёзным хайпасом?
Можно перепаять тон на хайпас-фильтр (конденсатор должен быть на пути сигнала, а не сливать сигнал на землю), для сдвига резонансного пика вверх можно использовать гитарные кабеля с ультранизкой погонной ёмкостью... будет "активненько".

Зачем?!

Гитарка должна прийти с тройкой пассивных HSS. Думаю, может переделать схему на активы.
Хочу иметь 85 в неке. Но в неке S.
Поэтому хотелось быть иметь 85 в сингловом исполнении.
