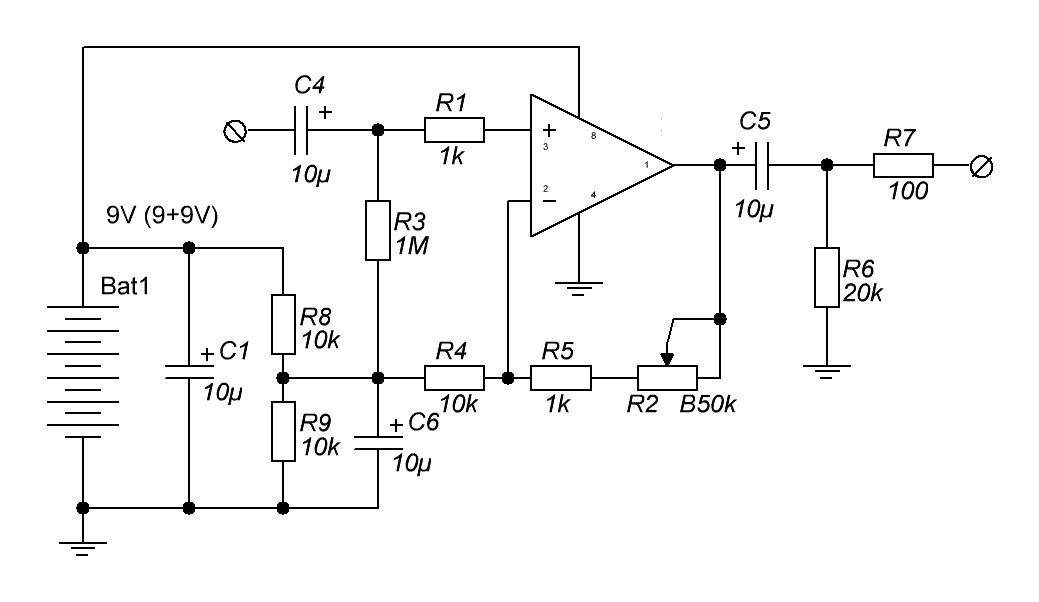

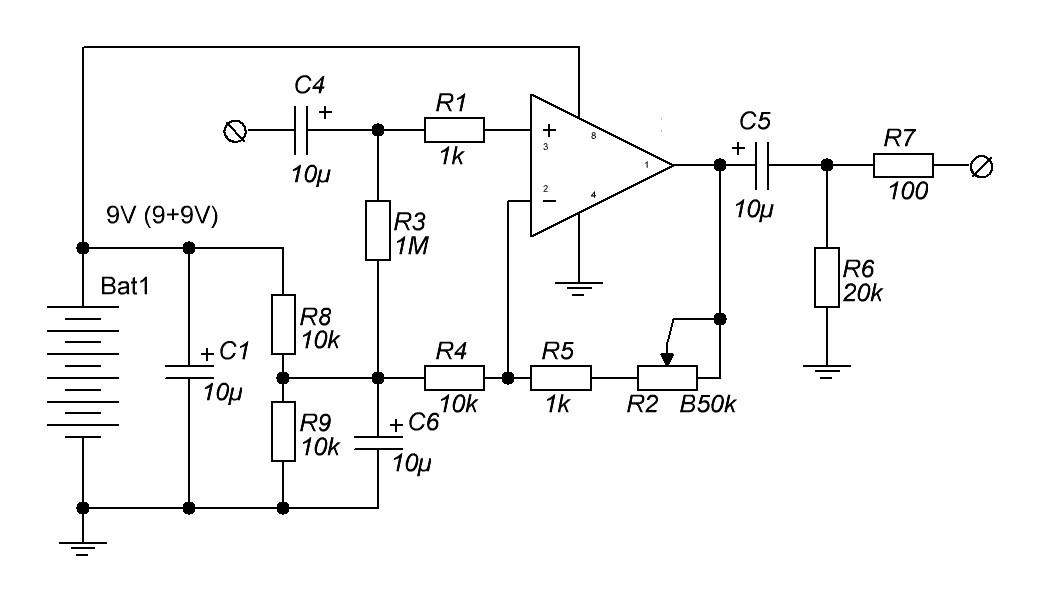

speedball, держи... я целых пятнадцать минут рисовал... попробуй не собрать...
... и добавил:кстати, спасибо
deLuther за идею... схема мною лично собрана и тщательно проверена... c TL072 динамический диапазон и сигнал/шум до 110дБ... гармоники до 0.0022%, интермодуляция - 0.0044%... вообщем, очень хорошие показатели... конд-ры в проход лучше плёнку, но не критично... номиналами конд-ров можно варьировать, приблизительно 1uF - 22uF, но с указанными номиналами АЧХ и фаза наиболее ровные... при питании от одного элемента 9В макс входной/выходной уровни +12dBu, с двумя элементами, соответственно, +18dBu
