Rony,
сиводня
надо же поддержать тему

Да спешить то и некуда...
Не спеши...
Лучше по уму, без спешки, вдумчиво да свежим ухом и т.д.

А педаль занятная, опять какой-то нестандартус всего с 30 Вольтами на пластинах триодов

Вот только нащет операционнников я пока мало че понимаю
С одной стороны, говорят, если операционник моделировать по сурьёзу, то это в разы сложнее чем ламповый триод... оно и понятно, ведь там внутри него целая схема на кучке транзисторов
А с другой... пока так и не понял сильно ли они, опампы энти, отличаются от банального хардклиппинга в плане исказительном. Если судить по LTspice - такой себе примитив, но там может быть идеализированная модель была, не помню ужо..

Мдя... вот только ни одного вах-а (или наподобие того графики), например, или чего еще на ОУ я не видал..
На лампы есть, на диоды, транзисторы всяческие...

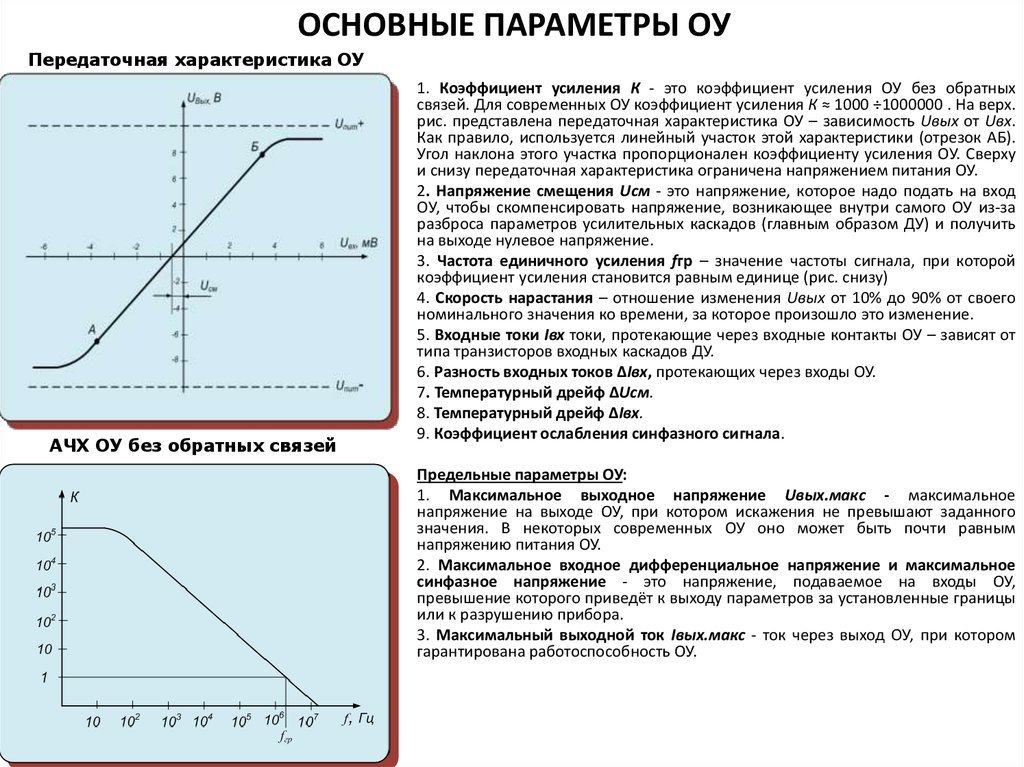

Хотя вот по словам "передаточная характеристика" кое что находится таки...

Нпрм:



Опять таки... в плане нелинейности это практически хардклиппнг, но не совсем - таки есть небольшое колено при переходе из линейного режима в отсечку

Но до этого коленца - практически идеально линейная п.х.

Вот, спецом взял в LTspice ОУ какой-то не абстрактный, первый попавшийся

На треугольном сигнале особенно удобно проверять насколько линеен "линейный" диапазон устройства
И тут он стремицо к идеальному... при желании можно даже линейку приложить, если на глазок сумневанья ))


А вот в режиме клиппинга таки не совсем как банальный цифровой хард-клиппер, есть там нюансы, если глянуть "под лупой"

Но, опять-таки, надо ли из-за этого воротить модель операционника как целой схемы с кучей транзюков (а потому и с мегажручестью вместо каких жалких полтора %) - я пока сильно сомневаюсь

Я так понимаю, следующий будет Jazz Chorus 120?

Сейчас нет никаких явных планов на ближ. будущее
Важно также избегнуть такого заболевания как "всбесившийся принтер"...

 Есть rail-to-rail ОУ с мягким ограничением ,  антиклиппинговая архитектура

В звуковом применении нет смысла рассматривать ОУ без ООС., как я понимэ

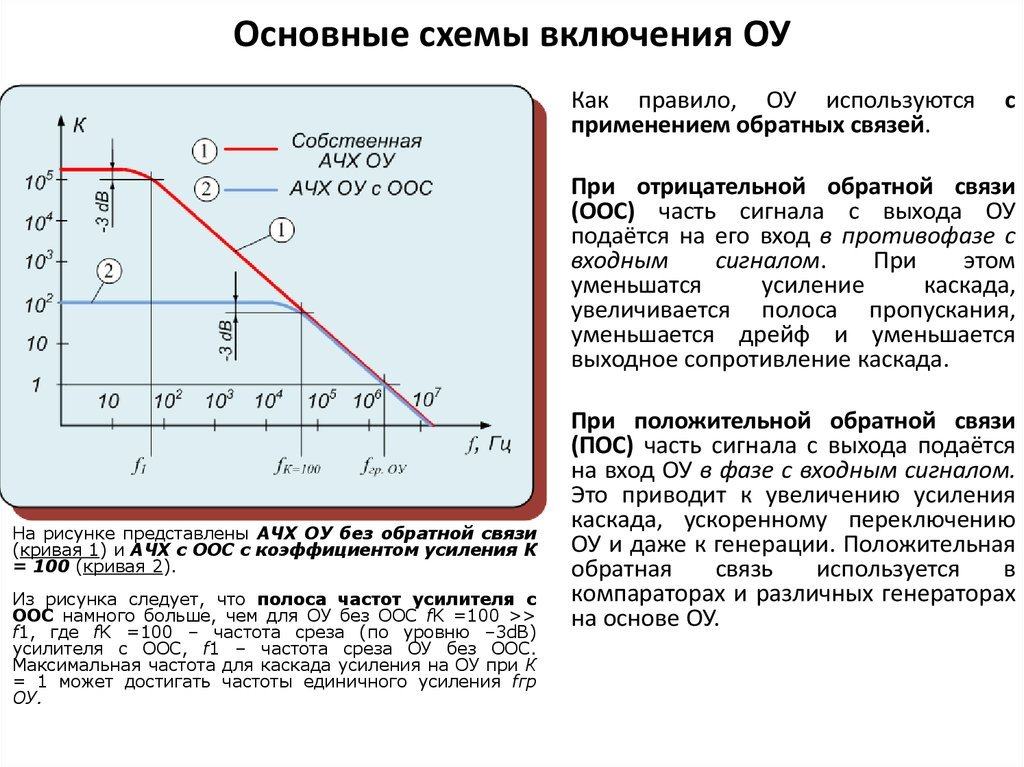

А, значит, судя по картинке же выше - АЧХ можно считать совершенно линейной, в звуковом диапазоне край мере
Ну, максимум, леганькай завал самых-самых верхов

А насчет амплитудных искажений я пока так и не увидел ни одного примера, где бы таки каскад на ОУ сильно отличался от простого хардклиппинга
Даже на той же вот чуть выше картинке передаточная хар-ка такая-же: идеально линейно до клиппинга, небольшое колено перехода в клиппинг и жесткий клиппинг (ну, на самом деле не абсолютно жесцкий, есть мизерное отличие)

эмн.. я не собираюсь паять каскад на оу что бы ты послухал как оно звучит))) лень

Ну и не беда. Я как раз хотел заняться другим..
