THD транса...



... и добавил:

Преобладание нечетных...
Но тут не понятно, транс или карта грузит от несогласованности сопротивлений...
Резюк надо впаять в разрыв..

... и добавил:

С другой стороны, шлейф гармоник не сильно длинный...

... и добавил:


Если прикинуть, древнюю цепь по которой сигнал проходит до копии которая приобретается конечным слушателем.
Так это один сплошной дисторшын...

Не удивительно почему некоторым не нравится цифровой звук через линейный усилитель с малыми искажениями колонок.
Звук будет явно сильно бедный.

Хм... Чета у тебя очень уж радикально... (на картинках)

Что в трансформаторах может порождать четные гармоники, ассиметрию?
Интересно...........

Хрен его знает... Но думаю должен быть баланс тех и тех. А не только одни.
У однотактных ламповых каскадов нагруженных на транс и те и те в полный рост, у двухтактных четные давятся (на столько на сколько вся система симметрична)

... и добавил:

  впаяю пару резисторов... Любопытно какая будет картинка.

... и добавил:

Транс дает искажения... Карту можно не учитывать.

... и добавил:

https://www.angelfire.com/electronic/funwithtubes/Amp-Monoblock_UL.html так.. почетать...

... и добавил:

https://www.jensen-transformers.com/wp-content/uploads/2014/09/Audio-Transformers-Chapter.pdf

... и добавил:

Любопытно, в книге описан процесс возникновения искажений.
С понижением амплитуды некоторый рост за счет марки стали и гистерезиса, на высоких уровнях насыщение.
И прямая зависимость от частоты.

... и добавил:

Искажение в звуковых трансформаторах отличается тем, что делает его необычайно мягким. Это вызвано плавной симметричной кривизной характеристики магнитного переноса B-H петли материала сердечника, показанной на рис. 9. Нелинейность связана с плотностью потока, которая для входного сигнала постоянного напряжения обратно пропорциональна частоте. Результирующие продукты гармонических искажений являются почти чистой третьей гармоникой. На рис. 18 обратите внимание, что искажение для 84% никелкоров примерно четвертится при каждом удвоении частоты, снижаясь до менее чем 0,001% выше примерно 50 Гц. В отличие от усилителей, механизм искажения в трансформаторе является частотно-селективным. Это делает его искажение IM намного меньше, чем можно было бы ожидать. Например, линейный входной трансформатор Jensen JT-10KB-D имеет THD около 0,03% для входа +26 ДБУ при 60 Гц, но на эквивалентном уровне его искажение SMPTE IM составляет всего около 0,01% — примерно десятую часть того, что было бы для усилителя с тем же THD.

перевод переводчиком...

... и добавил:

http://eprints.hud.ac.uk/id/eprint/35000/1/FINAL%20THESIS%20-%20Louis%20Woods.pdf

... и добавил:

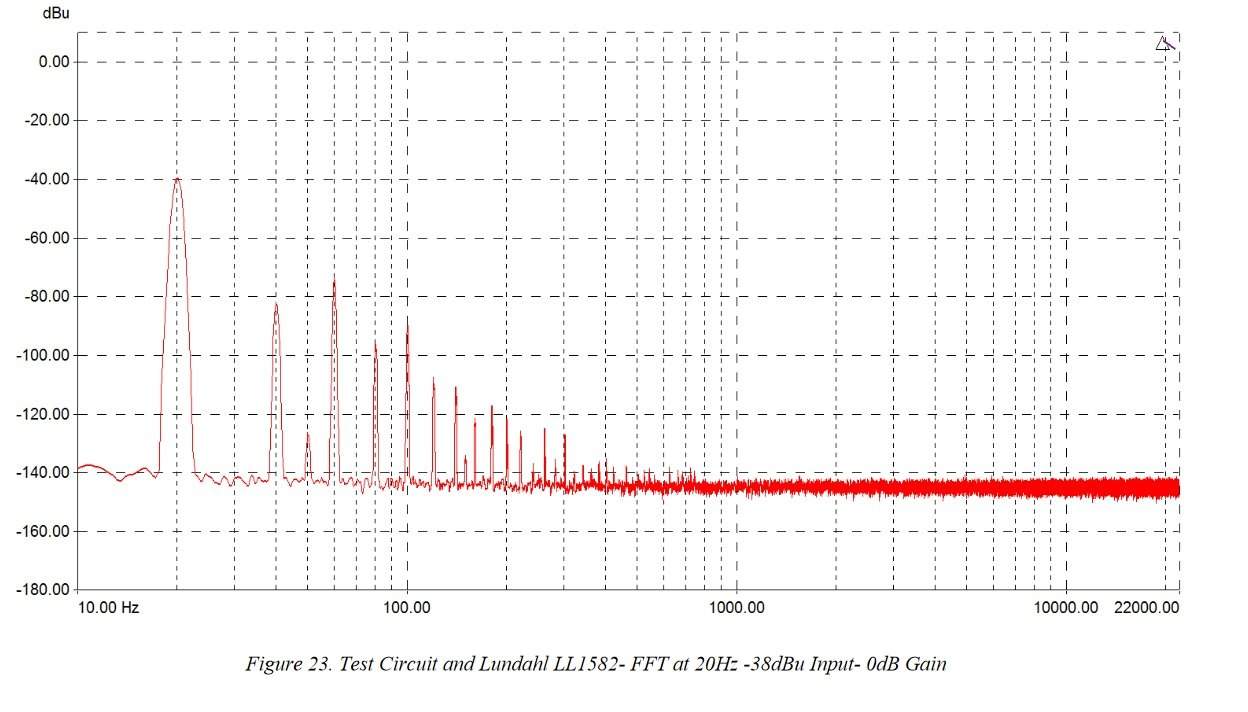

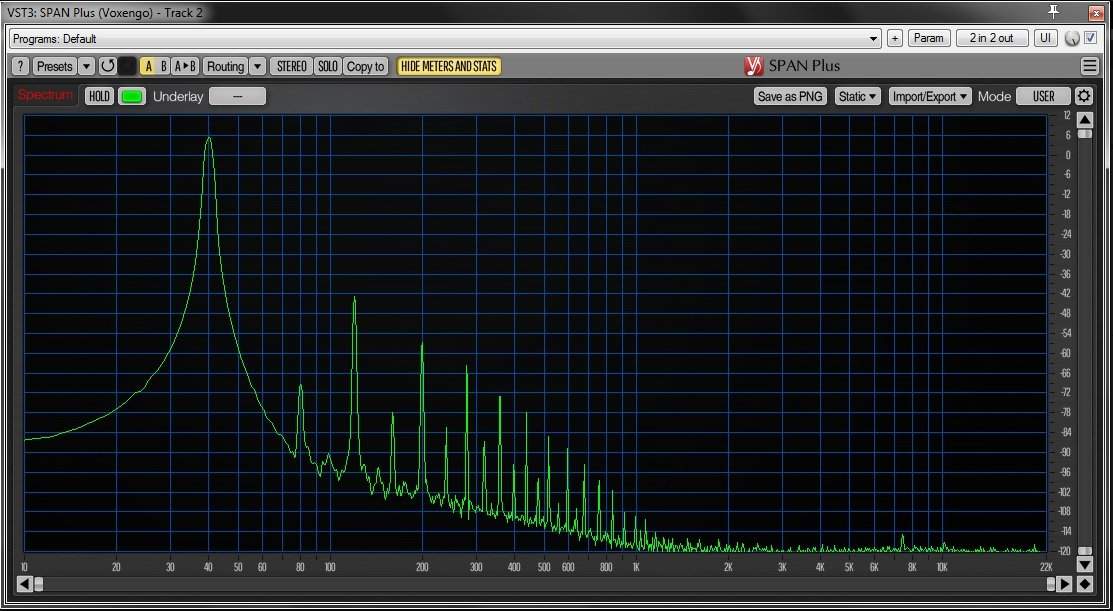

ну кстати я примерно такую же картинку спектра получил, только на иной частоте

Короче...

... продолжаю медитировать...

Еще переосмыслил кое что, все таки идея с лоу-шельфом была верна
Если учесть что это не обычный лоушельф, а весьма даже хитромудрый...

С помощью штатных плагинов эквалайзеров такого добиться не реально

****

Насчет четных гармоник...

Крепнет у меня убеждение, что четные гармоники в трансформаторе могут возникать вследствие таки лишь все того-же магнитного гистерезиса...
Оно ведь как... магнитный гистерезис - это когда магнитное поле изменяется не как в случае индуктивной катушки без сердечника, на вторичке в точности так-же как и напряжение на первичке...
...а когда оно меняется с инерцией из-за намагничивания сердечника

Так уооот... скажем, синусоида или треугольник на первичке могут уже качнуться с крайнего плюса на крайний минус... и пойти уже обратно в плюсу...
А магнитное поле...

То-есть, получается некий дополнительный параметр, который можно описать сглаженным колебанием с периодом в, к примеру, полтора раза дольшим чем у первичного колебания

В этом новом имитаторе я эту идею попробовал - и да, четные гармоники появились!

*****

Ниже тесты нового модуля, имитации магнитного гистерезиса сердечника
Параметры были выставлены специально черезчур, чтобы эффект был слышен явно даже мне..

Файл с пометкой "DRY" - необработанный, с пометкой "WET" - пропущенные через имитацию магнитного гистерезиса + на выходе еще относительно мягкий клиппинг как при насыщении сердечника

А вот еще занятнее тест.

Для гитарного применения... - особенно в конце файла - характерный такой НЧ-выхлоп получается, как на реальных оконечниках-кабинетах
Я его называю "гитарный пинок"
Верхний файл: преамп ректы NaLex (который с 16x OSR) + Boogex
Нижний: преамп - имитатор гистерезиса - Boogex

Видимо, ход моих соображений - на верном пути...
К слову, я уже очень давно пытался сымитировать такой вот "пинок", если просто взять лоу-шельф в эквалайзере - такого эффекта не будет, совсем другое
Если любопытно, то потом могу  свои соображения о гистерезисе, и о связи частотной фильтрации и хронохарактеристики - попробовать изложить в эдакую простыню
(давно я простыней не писал  )

Я вот что имел ввиду под "пинком":





Вот эти торчули...

У меня где-то есть реамп этого-же диайника через реал, так вот там эти торчули точно такие-же сильно торчащие
В софте, даже в симуляциях оконечников - с этим часто не ахти

Такой-же "пинок" я видел лишь в тестах deLuther-а, где он прогонял через REACT:IR, но там это всё полужелезным методом эмулируется, с железной реактивной нагрузкой

.......

При этом кабинет всеж дает "пинок" от низа до всей нижней середины.

... и добавил:

Особенно заметно на соло гитарах.

... и добавил:

К примеру...

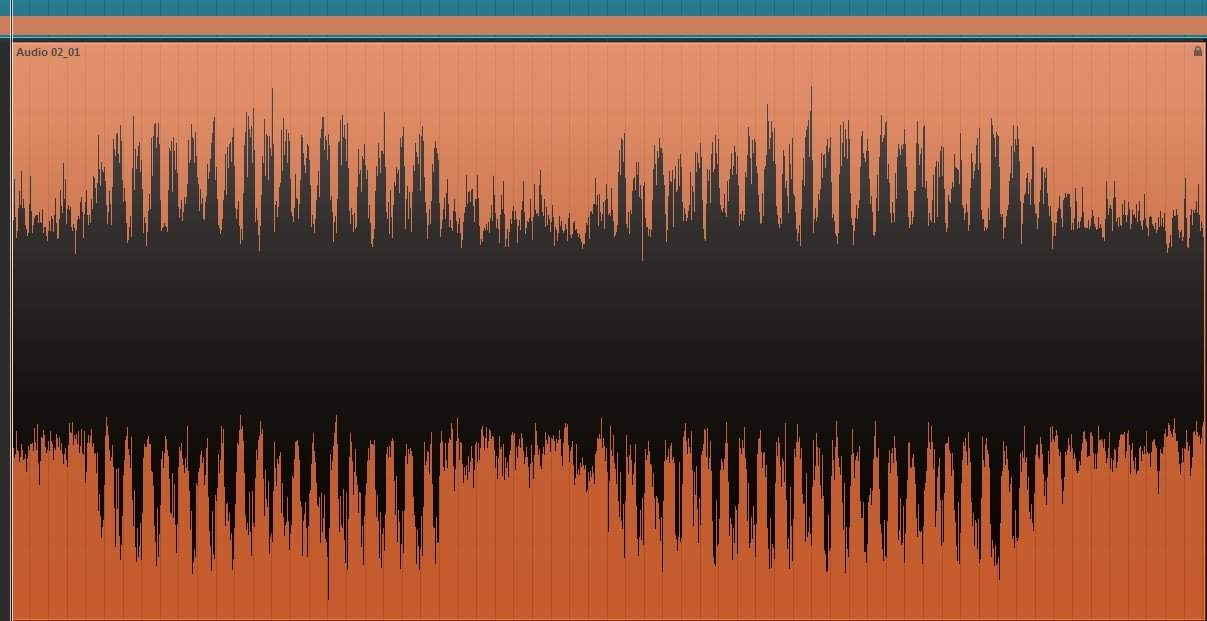

Пинок на соло гитаре (лесапол)

Впрочем, думаю, что нынешний мой имитатор магнитного гистерезиса вполне могет такое-же сделать..

Тут еще сильно зависит от настроек параметров.

Тут еще сильно зависит от настроек параметров.

Вот попробовал на соляке на ПРС-ине диайкой с этого форума автора pOoh
Гитаро, конечно, сама по себе смачняяяк!

Параметры в имитаторе гистерезиса тоже - щедрые, прям от души....

К слову, я не ради похвалиться, выкладаю эти тесты...
Просто я так фиксирую результаты, особенно радовает, если фактические результаты дают почву думать, что мыслишь в верном направлении...

А так-то - там еще куча нюансов, требующих дальнейшего доосмысления, да и никогда не будет достигнуто совершенство какое-то там...
