Товарищи, как ручку выходного уровня настраивать на engl e530, чтобы включится в звук.карту фокусрайт?

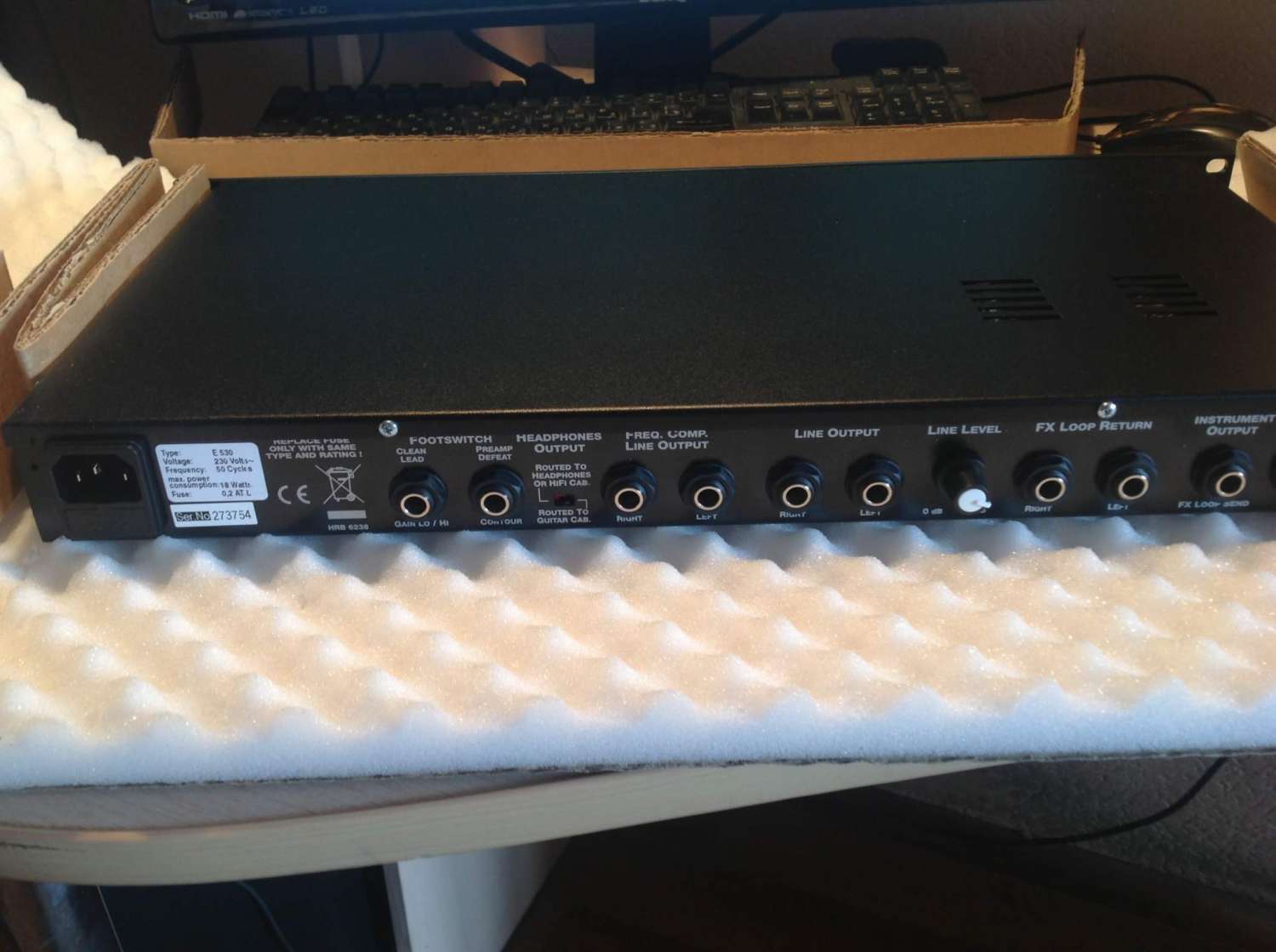

И вообще, в какой выход включаться?
Спасибо!

Если будет на максимуме, то тупо можно получить перегруз от оперов, которыми данный линейный выход обслуживается, а так, судя по спецификациям линейных входов фокусрайтов 2i2 или 2i4, уровень они могут и держать приличный, скорее может наступить клиппинг у ОУ энгла, так что стоит смотреть на индикацию клиппинга карты и без фанатизма крутить уровень, особенно внимательно следить за моментом когда ручку вращаешь, а уровень не сильно вырастает, это указывает на сатюрацию ОУ. Я бы рекомендовал крутить уровень чтобы по индикации карты пиковый уровень находился примерно в районе -6 db(FS).

Спасибо за ответы!
Пара вопросов по ним есть:
1. Что такое ОУ?
2. Как определить -6дб на карте? У меня там светодиод встроен, он от зеленого до красного горит, с оттенками.

Я понимаю, что должен быть зеленый, но как именно сделать эти -6? Или просто на енгле выходной уровень в такое значение поставить?

Спасибо!
 Я правильно понял, что клин и лид по громкости должны быть одинаковы?
 В рипере монитор подойдет, я думаю.

Ktu1u,
Импульсы всё равно тебе придётся вешать в каком-то хосте (DAW), вот там и смотри по индикации входного уровня, по индикации карты, даже если многосегментный индикатор уровня, не очень стоит, главное что на конвертер карты приходит.

Операционный усилитель. На них выполнены выходные каскады E530. Регулятор Line Out - по сути регулятор их коэффициента усиления. При слишком высоких значениях коэффициента усиления (или при слишком высоком уровне входного сигнала)  возможен клиппинг - "срезание" верхушек у звуковой волны, что добавляет в итоговый звук нежелательные искажения.

Точнее не выходные каскады, а петля эффектов, формально выходной каскад это моно-выход, у 530го сигнал идёт сразу после ТБ, у 430го есть ещё буфер на полевике, а вот петля точно такая же как у 530го.

Я немного не прав был, ОУ (Операционные Усилители) можно конечно перегрузить, но там всё же довольно неплохой запас по питанию (24 В однополярное), в моём случае я просто перегружал линейный вход, скорее всего, т.к. выход преда небалансный, а вход карты балансный, т.е. теряются 6 Дб, а половинка входа возможно откалибрована под половинный уровень. Т.е. конвертеру ещё до клиппинга далеко, а аналоговая обвязка входа уже на пределе, начинают расти гармоники, так что с балансными входами дополнительный фактор чтобы не превышать -6 Дб.

Принято, действительно петля.  Забыл, что у 530-го есть и свой микро-мощник.

У 430го тоже
Хотя это по сути просто усилитель для наушников, кабинет звучит, но неинтересно

Ktu1u,
Ты же SIR2 используешь в какой-то проге, а не самостоятельно, вот и смотри по индикаторам этой самой проги (рипере то есть), там вполне можно вывести показатель входного уровня, на крайняк можно использовать какой-то плагин для точного определения уровня. Логичнее всего в кубе сделано - просто смотришь по индикации на входных шинах, в большинстве остального немного глубже бывает засунуто. Возможно в рипере для определения уровня на входе придётся временно SIR2 выключить (если не использовать какой-нибудь плаг для измерения уровня перед ним). Например можно повесить перед SIR2 встроенный плаг рипера JS: Utility/volume, слева входной уровень, справа выходной, смотреть по полоске слева.
