Вообще...
Если именно "для гитары", то нужен "сустейнер"... Хотя на практике - хрень редкостная да и не нужная в большей мере.
На схеме скорее студийный образец компрессора, для какой либо пост-обработки.
От пост-обработка вещь оч нужная. И не только для гитар, хороший компрессор годится для всего (почти.. )

Ты делай, а кто и как его применит дело десятое.
Персонально для бас-гитар можно замутить нечто на 2-3 полосы.

Имей ввиду, модели ламп 12AX7 вероятно не подойдут..
Нужны с "длинными" ВАХ'ами...

6 каскад 5150III создает компрессию одним каскадом

схема есть?

Альтек по иному работает.

Не, это не каскад компрессии, не в том плане, просто дополнительное усиление.

А, что касается Альтека, там компрессия происходит за счет изменения усиления каскада через смещение.
Так называемые "вари мю компрессоры". Изменяешь режим работы лампы  - меняется усиление.


... и добавил:

Смотри схему, катоды V1 лампы заземлены (у обычного каскада там резисторы задающие смещение).
Смещение на сетки подается через трансформатор с лампы V3
Лампа V2 диод.

Длинные ВАХ'и нужны для того, что бы был шире диапазон где лампа не выходит за линейный режим работы.
В противном случае будет сильно гадить.


... и добавил:

Лампа V2 - двойной диод! Это не усилительная лампа, а детектор напруги с лампы V3

Они все в той или иной степени "диодные"....
Иное дело, что ты могёшь включить триод - диодом.

... и добавил:

Альтек навел меня на мысль соорудить чтонить для студийных нужд, для вокалов...
После праздников планирую деталькаме разжится, нужно посмотреть сколько смогу получить более менее чистого звука с 12AX7 изменяя смещение.
Если децибел 12 наберется - вполне хватит. А дальше уже как подгрузка.
На счет управляющего напряжения, нафег ламповый диод,  обычные примострячу.

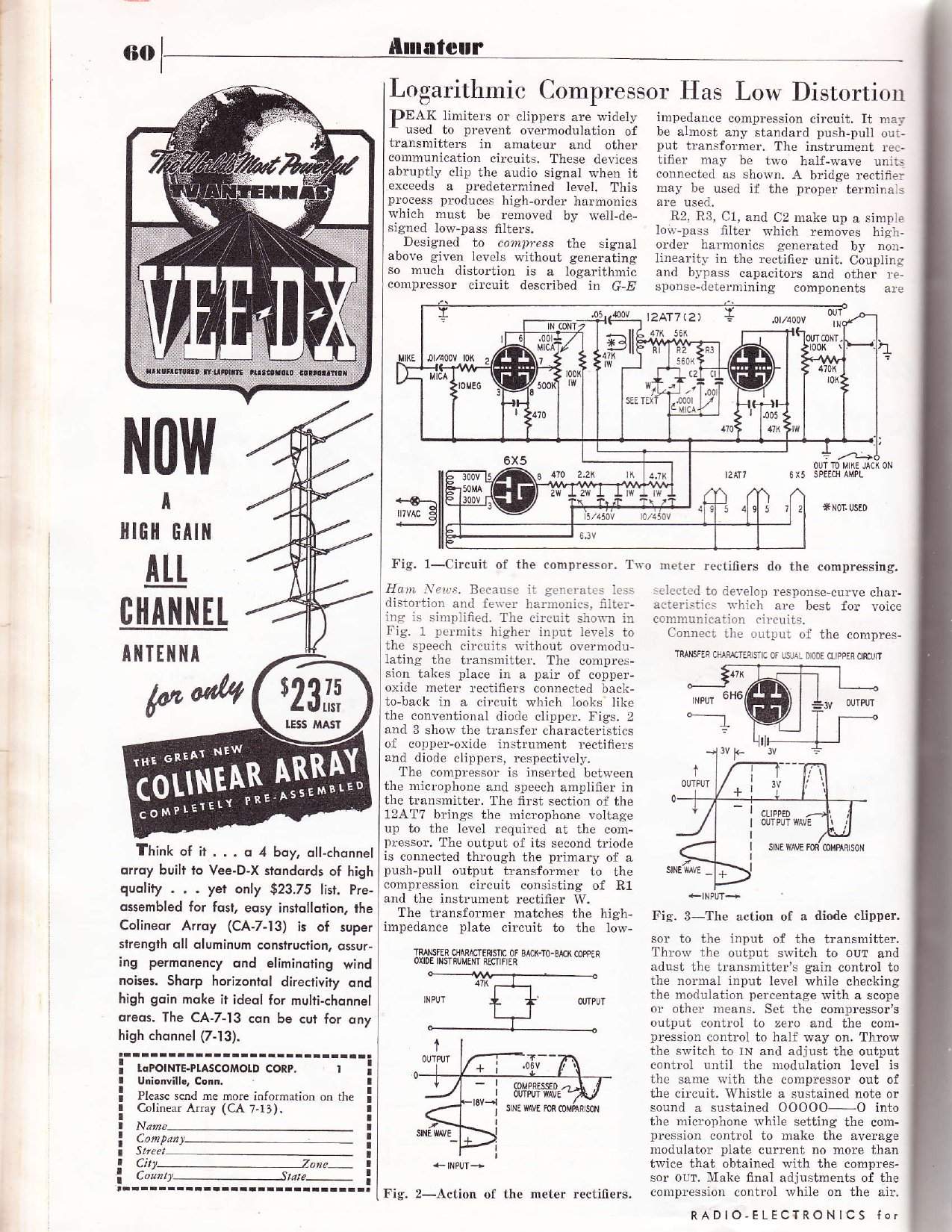

Та статья которую ты привел ранее, это АРУ (автоматическая регулировка усиления), по сути тот же компрессор но без изысков к качеству.
С другой стороны, если оно по месту (например нужно некий звук жестко раскрасить ) то вполне в кассу будет, т.е. инструмент для работы.
Сохраню у себя, есть над чем подумать.

... и добавил:

может быть посмотреть транзисторные компрессоры

1176

посмотри ещё схемы RCA

... и добавил:

https://www.preservationsound.com/2011/05/building-an-almost-rca-op6-mic-preamp/

Нету, они выставлены производителем. Это вполне типично для того времени.
Учитывая, что голоса были поставленные, подобрать некий оптимум для профессиональных голосов не проблема.
