Форум гитаристов

почти

ОК, попробую его заюзать))) Думаю, будет получше, чем мой ATTR. Щас, кстати, паяю микрофонный преамп по схеме Эндри Колисона (которую ты мне советовал).. Хотел было сделать на TL072, но в нашем городе в радиомагазине её не оказалось)) Заказывать по инету одну микруху не стал, купил то что было в том магазе (парочку малошумящих транзисторов BC549C и обвес). Напругу дам 24В. Что ж, попробую пока эту схему, а как выберусь в Днепр на радиорынок, прикуплюсь детальками на несколько преампов микрофонных, заодно и на крысу, которую давно хочу сделать.. Вот тогда протестим разные преампики)) Кстати, наконец-то надумал сменить карточку, в голове давно крутилось расстаться со своим любимым POD GX, но сердце никак не отпускало  Щас вот уже окончательно решил, вывалил парочку объяв, короче продаю..

AntonVIP,
что будешь брать?

Подумываю насичот фаст трека мк2.. Ну, а там, ещё время есть подумать. Если можно, то поддержите, или отговорите..

Подумываю насичот фаст трека мк2.. Ну, а там, ещё время есть подумать. Если можно, то поддержите, или отговорите..

У меня фаст трек мк 2 долго был, и сейчас лежит пылится на полке. Он хорош для новичка но для чего то более менее серьёзного не катит. Сейчас у меня C 600, который гораздо лучше.

Ну, немного поделюсь с Вами!!!

Сегодня решил спаять микрофонный преамп по схеме Эндри Холисона.. Напряжение питания выбрал 24В.



Собственно, на выходных чуть-чуть поездив по городу за комплектующими, а также, немного посидев в спринт лэйауте, начертив печатку, решил приступить...

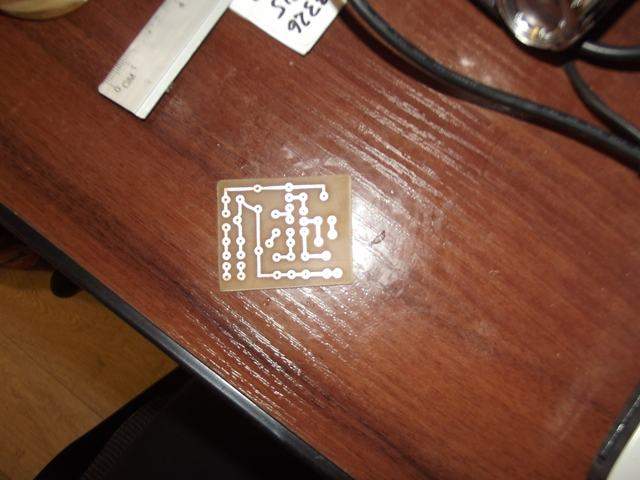

Плату решил делать традиционно для диванных паяльщиков - технологией ЛУТ.. Распечатав на работе про запас 12 экземпляров на одном листике (благо платка маленькая 4х4,5 см), забодяжил плату (получилось, кстати, с первого раза). На фото плата после травления:

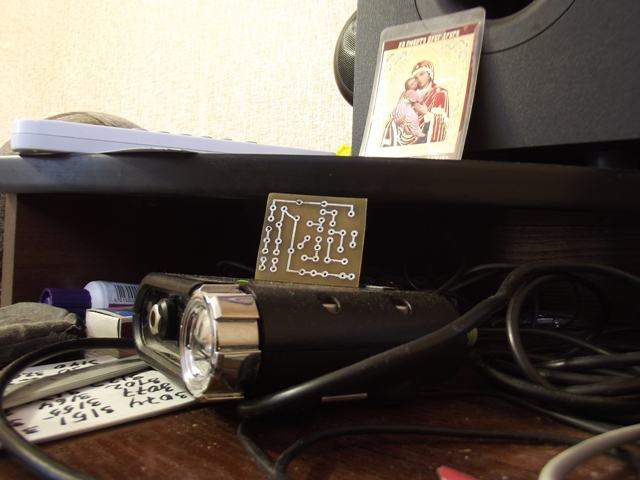

Далее, счищая наждачкой тонер порадовался следующей приятной картинке:





После недолгих манипуляций с паяльником, оловом, канифолью и спиртом, получил вот такую вот лужёную красавицу:



Затем вооружился 2-х литровым бутыльком пива в правую руку, и паяльником в левую (про пиво - это шутка, если что) принялся усердно паять компоненты на плату. Да, кстати, блок питания решил разместить прямо на плате предусилителя, дабы не городить ещё один огород.. После часа кропотливой, но приятной работы, получилось вот такое вот творение:





При первом подключении преампа замерил напряжения питания, а также нарпруги на транзистерах.. Ну и вот он момент истины - подключил (пока что соплями). Работает)))

На предмет звучания пока не слушал, потому что поздно уже, малый с женой уляглись спать (как на зло, пораньше сегодня).. На днях постараюсь запилить какой-нибудь семплик с моим микрофоном ATTR и этим преампом. А може тбыть и шур 58 к тому моменту уже подьедет на вздрючку. Да, кстати, пока что коробочка для этого малыша не куплена, поэтому будем тестить кишками, как на последнем фото. Но, обещаю, если звуковой тест малыш пройдёт успешно, то будет одет в златые одеяния

Всем спасибо за внимание, и удачи!!

во, как раз уже соответствует названию темы, разве что без ламп) красиво

Спасибо!! Ещё бы корпус где-то по месту прикупить.. Хотя, сначала надо протестить на предмет соответствования возложенным на него надеждам!!

такого типа микрофонные схемы, классика своего времени, и в магнитофонах и в пультах
потом уже особо продвинутые пошли на дифференциальные каскады с запараллеливанием транзисторов (дабы шума по меньше... ) и прочие микросхемы
можно еще транс на входе внедрить а усиление снизить С/Ш получше будет

... и добавил:

AntonVIP,
наконец то красиво запилил платку

У меня фаст трек мк 2 долго был, и сейчас лежит пылится на полке. Он хорош для новичка но для чего то более менее серьёзного не катит. Сейчас у меня C 600, который гораздо лучше.

Хотя интересно что в лупбеке C400 на iXBT получились показатели не лучше чем у FT MKII.
Так что тоже поддерживаю NSb, хотелось бы поглядеть

... и добавил:



боги помогают смягчить звучание? Я обязательно помолюсь моему Господу Сотоне за спасение твоей души. Дева Мария видела, что ты "Затем вооружился 2-х литровым бутыльком пива в правую руку"? И это во вторник то! Нельзя во вторник работать! Это второй день после воскресения!
AntonVIP, кстати, поздравляю с первой платой!

культурный человек бы не заметил. Независимо от того нудист, буддист или адепт абдуловеры. Почему у тебя такая реакция сильная?

зы - а платка и впрямь красивая
