Автор Тема: Ламповый преамп для записи - здравствуй ЗВУК!!  (Прочитано 390627 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн guitman

  • Эксперт
  • *****
  • Сообщений: 1129
  • |------ROCK------|
    • Astarl Space
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2310 : Декабря 24, 2011, 15:48:03 »
_SlipknoT_, речь о конденсаторах, а не о резисторах....
Вы это ... все равно почитайте... параметры конденсаторов уж точно не в Омах измеряются :7:

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10919
  • Hard As A Rock
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2311 : Декабря 24, 2011, 15:49:05 »
да глаза протрите сначала!!! >:(

... и добавил:

в оригинале сообщения об Омах не упоминалось!!!

Оффлайн guitman

  • Эксперт
  • *****
  • Сообщений: 1129
  • |------ROCK------|
    • Astarl Space
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2312 : Декабря 24, 2011, 15:51:54 »
да глаза протрите сначала!!! >:(

... и добавил:

в оригинале сообщения об Омах не упоминалось!!!
:pozor: беру слова обратно. _SlipknoT_, ввел в заблуждение.

Оффлайн speedball

  • Ветеран форума
  • ******
  • Сообщений: 3549
  • самодостаточный
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2313 : Декабря 24, 2011, 16:22:40 »
_SlipknoT_, ну... хоть послед-е пар-е соединение резисторов и конденсаторов я со школы помню. Сейчас освежил малость  :crazy:

... и добавил:

Ребята давайте жить дружно  ;)

... и добавил:

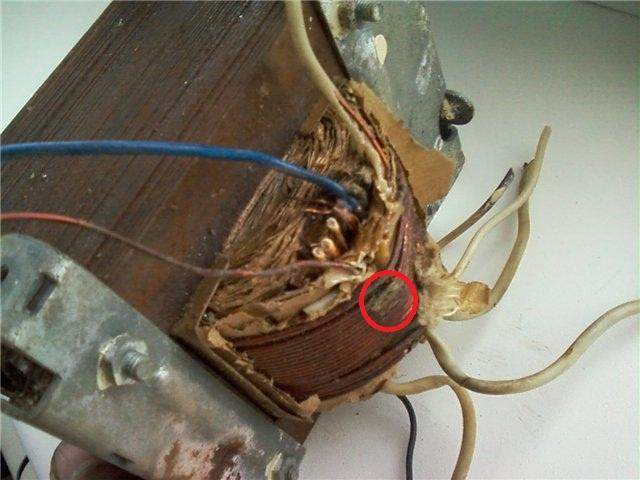

Помогите транс опознать


... и добавил:

 :7: выводы его обрезаны под корень. Можно же как то определить обмотки?
« Последнее редактирование: Декабря 24, 2011, 16:32:52 от speedball »

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10919
  • Hard As A Rock
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2314 : Декабря 24, 2011, 16:36:50 »
speedball, явно горевший...
какие размеры этого транса? если где-то вдвое больше ТВЗ, то сердечник пойдёт для намотки дросселя...

Оффлайн speedball

  • Ветеран форума
  • ******
  • Сообщений: 3549
  • самодостаточный
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2315 : Декабря 24, 2011, 16:37:39 »
Santjago, где то даже втрое. Если не больше

... и добавил:

не горевший вроде  :hmmm:

... и добавил:

Эх сколько гемора со мной у вас ребята  :crazy: Спасибо большое что помогаете  :)

... и добавил:

А все таки... Если опознать этот транс то по сопротивлениям обмоток можно узнать их?

... и добавил:

Вот никак не наГуглю какой в Романтике силовой. Да и выходной
« Последнее редактирование: Декабря 24, 2011, 16:45:43 от speedball »

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10919
  • Hard As A Rock
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2316 : Декабря 24, 2011, 16:51:17 »
А все таки... Если опознать этот транс то по сопротивлениям обмоток можно узнать их?

ну так первичку найди и подключи в сеть и замеряй всё... только гляди, она может быть секционирована под 110-220 В

... и добавил:

Вот никак не наГуглю какой в Романтике силовой

а чего его гуглить? мультиметр в руки и с песней

... и добавил:

держи схему http://rghost.ru/35498593
« Последнее редактирование: Декабря 24, 2011, 16:55:42 от Santjago »

Оффлайн speedball

  • Ветеран форума
  • ******
  • Сообщений: 3549
  • самодостаточный
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2317 : Декабря 24, 2011, 17:03:55 »
Santjago, дело за малым  :crazy: найти первичку  :7:

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10919
  • Hard As A Rock
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2318 : Декабря 24, 2011, 17:06:08 »
Santjago, дело за малым  :crazy: найти первичку  :7:

подсказка в самом названии "первичная"

... и добавил:

а здесь, случаем, не короткозамкнутые витки?
« Последнее редактирование: Декабря 24, 2011, 17:09:08 от Santjago »

Оффлайн speedball

  • Ветеран форума
  • ******
  • Сообщений: 3549
  • самодостаточный
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2319 : Декабря 24, 2011, 17:12:25 »
вроде не замкнутые

Оффлайн SkinnyVampire

  • Живу на форуме
  • *******
  • Сообщений: 13813
  • индастриал-блондинко =)
    • Братство Вампиров
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2320 : Декабря 24, 2011, 18:10:14 »
замеряй тестером сопротивления между выводами, какие на какие идут и в каком порядке (по сопротивлению иногда понятно что они например последовательно идут), всё такое, по этим результатам можно будет составить схему трансформатора, как там и что.
первичная обмотка должна быть с самым большим сопротивлением (ну, большим относительно, просто в разы больше чем низковольтные вторички), если она на 220 то она будет одна, но возможно с отводами, а если например две обмотки с большим сопротивлением, то это может быть как раз две половинки под 110 вольт. ещё на первичке обычно используется значительно более тонкий провод, если там это например видно, когда он на контакты выходит.... в принципе не так уж сложно установить, что там у трансформатора и куда.. ну а если там короткозамкнутый виток, то он будет греццо как утюх, или он уже дохлый :)

а кондеры пиши мкф, общепринятое же обозначение)) иначе народ путаццо будет точно, я тож сначало не въехал как это кондеры как резисторы ;D
хотя, можно и µf  ;D

Оффлайн speedball

  • Ветеран форума
  • ******
  • Сообщений: 3549
  • самодостаточный
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2321 : Декабря 24, 2011, 18:12:22 »
SkinnyVampire,  ;D надо бы... только у меня на клаве нет буквы µ  ;D

Оффлайн SkinnyVampire

  • Живу на форуме
  • *******
  • Сообщений: 13813
  • индастриал-блондинко =)
    • Братство Вампиров
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2322 : Декабря 24, 2011, 18:27:40 »
у меня тоже  :crazy:

Оффлайн speedball

  • Ветеран форума
  • ******
  • Сообщений: 3549
  • самодостаточный
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2323 : Декабря 24, 2011, 19:14:58 »
что то отвлекся я из за этой радиолы. И вытащить из нее ничего не получится полезного. Продолжаю работать. В катодах ламп сколько вольт минимально можно ставить электролиты?

Оффлайн SkinnyVampire

  • Живу на форуме
  • *******
  • Сообщений: 13813
  • индастриал-блондинко =)
    • Братство Вампиров
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #2324 : Декабря 24, 2011, 20:25:02 »
да 25 наверное как минимум.... лучше запас иметь, учитывая что на них кроме постоянки, еще и переменный сигнал будет, хз сколько уж вольт, но электролиты неочень-то любят переменку.

... и добавил:

поэтому можно поставить на чуть поболее вольт.
