speedball, померь объём сердечника (не считай окна), в мм2, и скажи мне... что-то большое число в/в, если такой же транс как у меня... внимательно считал витки?

Даешь теперь видео как собирать обратно

я бы ещё попросил бы видео, как наматывать, раз уже такая пьянка пошла  .

speedball, собираешь как и разбирал... я ещё при сборке мокаю пластины в пороллоновый коврик смоченный техническим маслом, так легче собирается, держится кучи, и профилактика коррозии...

AntonVIP, я ж выкладывал фотки станка, там всё предельно ясно... только вот щёки ещё переделаю, порежу и просверлю на станке, а то лобзиком и дрелью получилось слегка неровно, так на большой скорости виток к витку не укладёшь, виляет, получается внавал...

... и добавил:

По рассчетам первички много что-то получается... ИМХО, где-то ошибка в витках обмотки 30 вольт.

а как ты там первичку высчитывал если не знаешь её диаметра? и зачем тут вообще первичку трогать?

SkinnyVampire, да влазят там все пластины, если не деформировать при разборке... одна погнутая-не страшно, как раз плотнее прижимать будет, только ж и ставить её крайней...

... и добавил:

... и добавил:
хорошая идея... я чот не догадалсо...надо будет в следующий раз попробовать.

да, я для этого полкоробочки с ковриком от микрометра приспособил...

... и добавил:

посоветуйте бюджетный микрометр

не нужно бюджетных... не такие они и дорогие... у нас германские по 100грн/400руб
а как ты, сктати, высчитал, что у тебя провод 0.12 ?

Ну смотри: по формуле транса из курса физики U1/U2 = N1/N2. U - это напряжения первички и вторички соответственно, а N - количество витков. Зная напряжения обмоток и количество витков одной, вычисляем количество витков второй по данной формуле.

ага, понятно... только не понятно, чего вы вообще к первичке прицепились...

ага, понятно... только не понятно, чего вы вообще к первичке прицепились...

Ну чтобы посчитать сколько нужно витков для 250 вольт. Первичка равна 220 вольт. По той же формуле 220/250 = N1/N2. Где N1 - количество витков первички, а N2 - кол-во витков вторички для 250 вольт, которое нам необходимо вычислить.

а не проще считать с посчитанных витков отмотанных полвторички?

Те же иайца, только в профиль

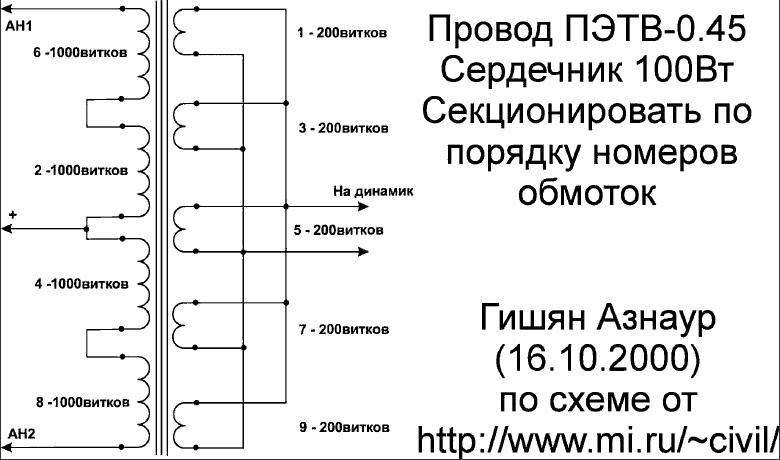

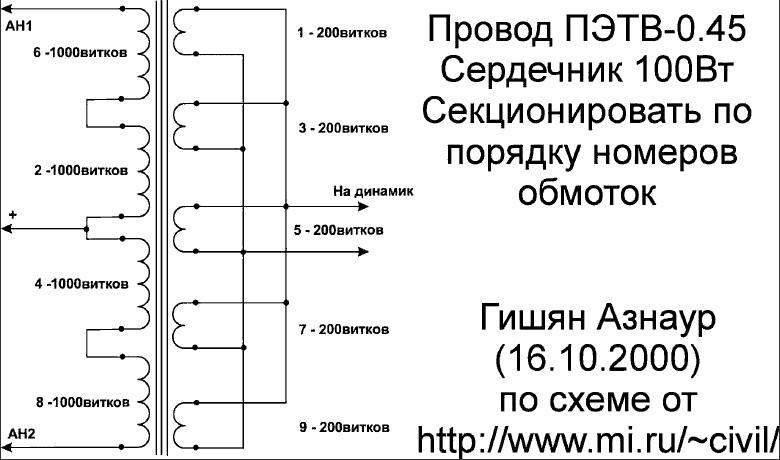

ништяк, нашёл на aukro дядьку, который лакопровод совковый в ассортименте по метражу продаёт... найду подходящий сердечник, и намотаю выходник секционированый под 2хEL34, потом сравню с фирменным хеммондом через RMAA

Как будешь мотать выходник, поделись его рассчетами, плиз.

Santjago, 1666мм2 площадь одной Ш пластины. 513мм2 площать одной I пластины. Толщина всех пластин вместе 31мм2

0.12мм  провод из старого дросселя. там написано.
