Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3705 : Февраля 20, 2012, 01:50:46 »
можно поставить просто дроссель без первой емкости (которая к диодам приделана), чистый лц фильтр, оно будет заряжаццо не до амплитудного а намного меньше.....

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10919
  • Hard As A Rock
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3706 : Февраля 20, 2012, 01:51:43 »

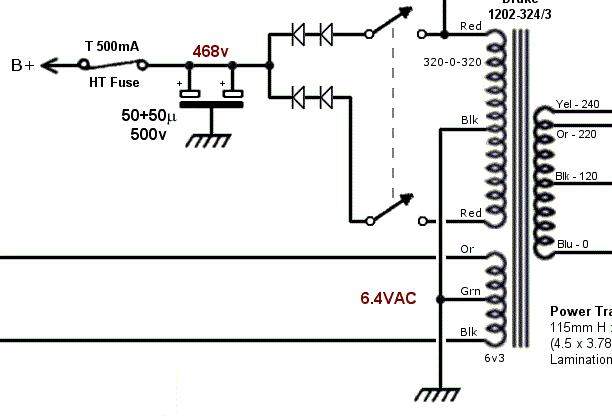

кстати, вот питалово от JCM800... как думаешь, зачем по два диода последовательно в плече? для падения напруги? или для пущей фильтрации от обратной напруги?

Оффлайн SkinnyVampire

  • Живу на форуме
  • *******
  • Сообщений: 13813
  • индастриал-блондинко =)
    • Братство Вампиров
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3707 : Февраля 20, 2012, 01:53:01 »
Santjago, два на случай если прошыбёт

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10919
  • Hard As A Rock
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3708 : Февраля 20, 2012, 01:54:16 »
сколько ж диодов последовательно включить, чтоб получить на конденсаторе 410-420?  :hmmm:

Оффлайн SkinnyVampire

  • Живу на форуме
  • *******
  • Сообщений: 13813
  • индастриал-блондинко =)
    • Братство Вампиров
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3709 : Февраля 20, 2012, 01:58:02 »
а какой ток тикёт?

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10919
  • Hard As A Rock
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3710 : Февраля 20, 2012, 01:59:04 »
около 300 мА

Оффлайн NSb

  • Живу на форуме
  • *******
  • Сообщений: 23373
  • shit in - shit out
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3711 : Февраля 20, 2012, 01:59:06 »
два диода для увеличения токовой нагрузки, видать в схеме германиевые были изначально  :crazy:

... и добавил:

а чего ты не хочешь отмотать часть вторички?

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10919
  • Hard As A Rock
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3712 : Февраля 20, 2012, 01:59:41 »
NSb, в схеме указаны 4007

... и добавил:

Цитата: NSb от Февраля 20, 2012, 01:59:06
а чего ты не хочешь отмотать часть вторички?

а не ровен час придётся буржуинские питать...  :hmmm:
да и душа болит, так я его тщательно упаковывал... да и если бы только одно плечё...

... и добавил:

Цитата: NSb от Февраля 20, 2012, 01:59:06
два диода для увеличения токовой нагрузки, видать в схеме германиевые были изначально  :crazy:

токовой? в последовательном включении?... не знал...
« Последнее редактирование: Февраля 20, 2012, 02:03:45 от Santjago »

Оффлайн NSb

  • Живу на форуме
  • *******
  • Сообщений: 23373
  • shit in - shit out
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3713 : Февраля 20, 2012, 02:03:28 »
Santjago,
типа селеновых столбов
или ток или напругу, я щас не помню, могу глянуть в книженцию если нужно

Оффлайн SkinnyVampire

  • Живу на форуме
  • *******
  • Сообщений: 13813
  • индастриал-блондинко =)
    • Братство Вампиров
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3714 : Февраля 20, 2012, 02:03:57 »
в питании дроссель есть вообще? если есть попробуй его поставить не туда где он там дальше, а в между диодами и первыми кондёрами, сразу напряжение и упадет, для диодов режим легче будет и фильтрация хуже не станет поидее, может даже чемто лучше.... ну если нету то можно воткнуть какойнить дроссель.

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10919
  • Hard As A Rock
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3715 : Февраля 20, 2012, 02:05:03 »
SkinnyVampire, не... дроссель не потянет ещё и аноды выходных... он на вторые сетки и на преамп....

... и добавил:

Цитата: NSb от Февраля 20, 2012, 02:03:28
или ток или напругу, я щас не помню, могу глянуть в книженцию если нужно

скорее напругу... так 4007 и так на 1000 вольт расчитаны...  :hmmm:

Оффлайн NSb

  • Живу на форуме
  • *******
  • Сообщений: 23373
  • shit in - shit out
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3716 : Февраля 20, 2012, 02:07:16 »
Santjago,
При выпрямлении более высоких напряжений приходится соединять диоды последовательно, с тем чтобы обратное напряжение на каждом диоде не превышало предельного. Но вследствие разброса обратных сопротивлений на отдельных диодах обратное напряжение может оказаться выше предельного, что повлечет пробой диодов. Для равномерного распределения напряжения между диодами независимо от их обратных сопротивлений применяют их шунтирование резисторами. Кроме этого, в мощных преобразователях параллельно шунтирующим резисторам подключаются цепи, состоящие из последовательно соединенного конденсатора и резистора. Они применяются для уменьшения импульсных обратных перенапряжений и повышения динамической устойчивости.
 Параллельное соединение диодов применяют в том случае, когда нужно получить прямой ток, больший предельного тока одного диода. Для выравнивания значений токов, протекающих через диоды, применяют добавочные уравнительные резисторы (в установках большой мощности - уравнительные реакторы).


... и добавил:

ога, напругу... что-то я уже начинаю многое забывать  :o :o :o
пора возвращаться в электронику  :hmmm:

Оффлайн SkinnyVampire

  • Живу на форуме
  • *******
  • Сообщений: 13813
  • индастриал-блондинко =)
    • Братство Вампиров
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3717 : Февраля 20, 2012, 02:08:33 »
тада можно две лампочки на 24 вольта и соответствующие ватты и ими чонить подсветить заодно ну или просто для прикола фары приделать ;D

про последовательно диоды и резисторы к ним - это да, раньше так делали когда небыло высоковольтных диодов.

Оффлайн NSb

  • Живу на форуме
  • *******
  • Сообщений: 23373
  • shit in - shit out
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3718 : Февраля 20, 2012, 02:11:17 »
SkinnyVampire,
походу только дросселем можно сбить напругу, учитывая ток

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10919
  • Hard As A Rock
Re: Ламповый преамп для записи - здравствуй ЗВУК!!
« Ответ #3719 : Февраля 20, 2012, 02:14:29 »
завтра куплю новый мультик и буду экспериментировать.... 226-х от деда осталось куча новых... слеплю батарею последовательно-параллельную....  :crazy: где-то на гтлабе натыкался именно на такую тему, чтоб из буржуинского транса сбить напругу для совковых ламп, какие-то особые диоды советовали.... не могу нарыть эту тему... поисковик там конченный...
