Все, плата готова. Покамест на бумаге. Если сегодня будет время, перерисую в Спринте. Корела нету на работе.
... и добавил:Скажу сразу, Лейка под навесной монтаж на наконечниках, образец можно глянуть у меня в подписи, в теме про Кранк.
... и добавил:Длинна платы получилась 26 см, т.е. под вместительный корпус.
... и добавил:Ну вот как то так... сильно не пинайте.
Синие линиии на рисунке это провода которые паяются с обратной стороны платы.
Большая толстая линия сверху - луженая моножила, 2-3 кв.мм толщиной, земляная шина.
Связи между турретами паяются сверху, моножилой 0.5 кв.мм, они изображены толстыми линиями, 1мм.
Те что тоньше, стрелочки, провода, паяются обычно снизу платы, кому как удобно.

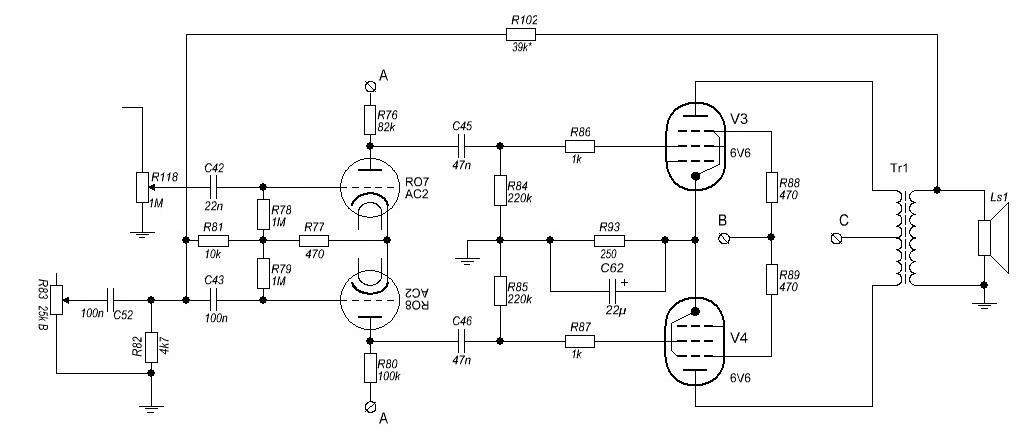

Емкости в питании наверно нужно все же увеличить до 22 мф, т.к. по схеме на каждом триоде по 10 мф, а у меня их в 2 раза меньше, так что лучше ставить 22мф, вместо 10 мф.
А вот собстна сама лейка. Рисовалась в пятом Спринте.
my_Rivera_layout.zip (37.21 КБ - загружено 58 раз.)
Если будете печатать ЛУТом, то моножила НЕ НУЖНА, печатайте толстую дорогу, а земли с потов, гнезд и темброблока паять на наконечники, которые к земле идут.
