pyaniymaster, судить не берусь, но имхо, слишком запутано. Без схемы проверять сложно, это первое. Второе, электролиты посреди, не правильно, земля рядом с анодкой, тоже.

Посмотри мою лейку для Ривьеры и сделай так же. Ничего сложного нет.

Элементы распологаются не абы как, а строго по логике, сначала катодные цепи обоих каскадов одной лампы, затем анодные резисторы и разделительные кондеры, далее сигнальные цепи, это 470к и 470п, и лишь после них, через 1 туррет, располагается электролит и резистор фильтра анодного питания. Это стандарт.

У тебя сделано как-то... хз даже как... все налеплено. Будет фонить. Так  не делается  вообщем. Я бы переделал.

... и добавил:

Вот мой Кранк, пользуйтесь!

pyaniymaster, да с клином. Не за что!

... и добавил:

1мОм  вешается на разьем входа!

Вот я и дома. Глотну чайку и буду разбираться

Скинни СПАСИБО!!!!!!!!! Действительно земля снизу платы отпала  сейчас припаяю включу

... и добавил:

Грейся паяльник быстрее!!!!!

... и добавил:

Парни обязательно ли сейчас заземлять накал? Проверять без этого можно? И среднюю точку накала пускать на землю или на катоды выходных ламп? Если что у меня лампа фазоинвертора тоже питается от этой накальной обмотки

... и добавил:



... и добавил:

Работает!!!!!!!!!!!!!

... и добавил:

Включил просто гитару без преда

... и добавил:

Фона нет. Но накал заземлю все равно. Только непонятно куда

... и добавил:

Хорошо что для оконечника по AZG 15 нашлись Ecposы и Wimы

... и добавил:

Глупый вопрос: можно ли в эту схему вделать презенс?

... и добавил:

kynep, ок. спс.

... и добавил:

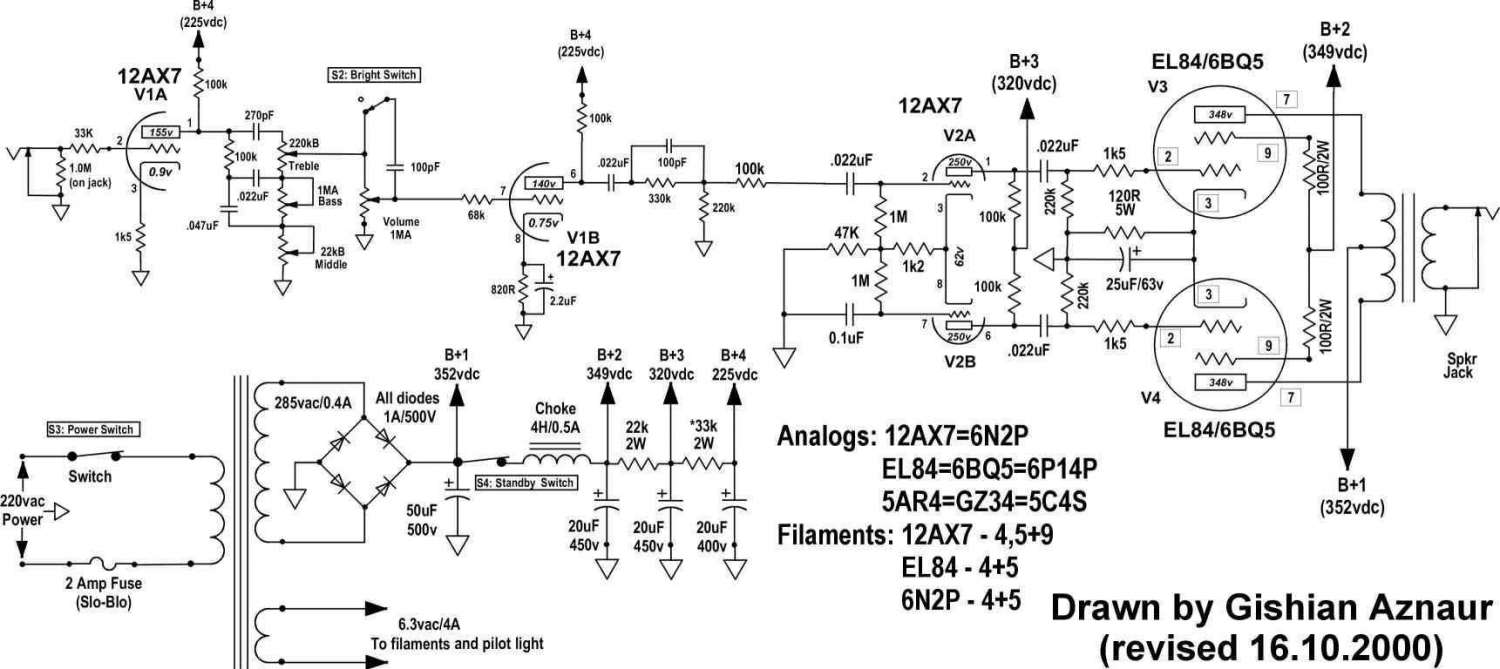

kynep, Маршвл 18вт ты имеешь в виду?

... и добавил:

Меня что с толку сбило это то что в схеме твоего мощника накал заземлялся на катоды выходных ламп

... и добавил:

Ну и .... Я люблю Вас парни   Хоть я и не верю в бога, но да воздаст Вам Бог за все то что Вы для меня делаете!!!!!!!

Ладно это потом. Начну преамп уже

... и добавил:

Воткнулся в мощник с преампа Энгла. Особых различий с мощником по схеме Купера не заметил. Даже первое впечатление было такое что мощник по схеме Купера звучал сочнее. Тут немного размыто. На выходном трансе почти 365 постоянки. Дальше не измерял... играл

... и добавил:

Что даст игра с номиналами резисторов в бп? с теми что между электролитами. В оригинале там 22 и 33к. У меня по 4.7к

... и добавил:

Что ОЧЕНЬ порадовало так это то что фона ну очень мало. Ну реально мало

... и добавил:

Так и сделано все до тошноты труево  петель по любому нет. Навесной монтаж. Неплохая фильтрация.

Santjago, не смотря на окружающий вой я все таки пытался поднимать громкость  примерно на 12ч - 1ч у всех в доме из ушей кровь пошла

... и добавил:

Серьезно очень, ну просто очень громко. Громче чем в мощнике по схеме Купера

... и добавил:

То не так плотно показалось. яхз может просто не успел ручки покрутить. я выключил через минуту т.к. боялся за свою жизнь. 100% по всей округе было слышно.

... и добавил:

На завтра с работы отпросился. Жену в город везти надо. Вот утром поиграю когда все по работам/садикам разойдутся. А в городе в радиомагазин зайду по мелочи прикупить надо кое чего

speedball, молодец!!!
