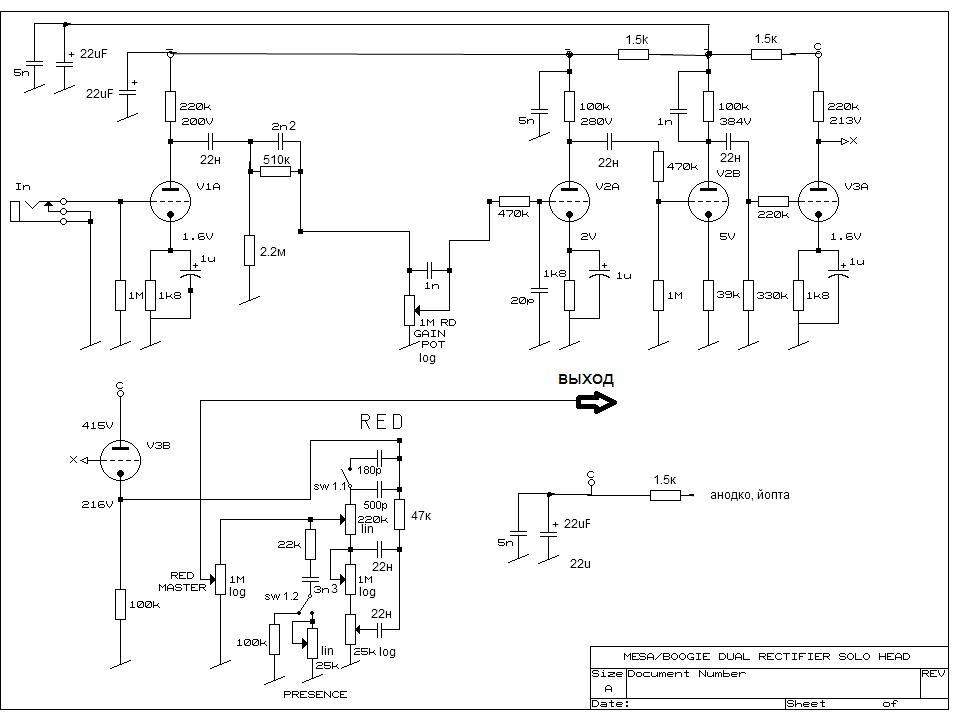

Та же самая схема, если убрать всю коммутацию и оставить только РЭД канал.

AntonVIP, думаю один и тот же звук надоест очень быстро. Имхо надо полноценный пред как в оригинале, сложного там ничего нет

берешь схему срт2 и подправляешь там изменений не много будет

можно обойтись 4мя реле, только нужно будет исправить номиналы в фильтрах после первого каскада

AntonVIP, я посмотрел схемы и карты релюшек.. .короче как я понимаю, различия в оранжевом модерн и простом красном в преде.. только темброблок.. тогда это решаемо одной переключалкой даж без релюшек....


... и добавил:

(один двойной туда-сюда, на схеме стоит в положении оранжегово канала)

ты про фильтра и поты гейнов забыл

alex_richi, какие фильтра?  я все по матрице переключений сравнивал.... а поты гейнов они два идентичных, это нужно только чтобы разные настройки держать на каналах...

AntonVIP, ну типа шифта получается, ага.. а насчет переключателей - смотри внимательнее, если подключить 180 пик то это в сумме даст 680, как и должно быть на красном канале. если отключить - даст 500 пик, как на оранжевом канале. с потцем ты и так разобрался)

если хочется, можно ради прикола и два переключателя отдельных сдлеать, будет гибче...или тот который кидает на 100к вообще не делать нафиг)

кстати по конденсаторам там 500 и 180 пик, на такие значения стоит поподбирать.. то есть берешь с десяток кондёров и замеряешь, тк разброс у них часто приличный, а в темброблоке это довольно сильно сдвигает частоту.. в других местах не так актуально...

... и добавил:

и ещё в темброблоке есть резистор 47к можно заменить его как в кранике на 100к потц и будет любимый свип
