да.. поторопился

... и добавил:

сейчас покажу

... и добавил:

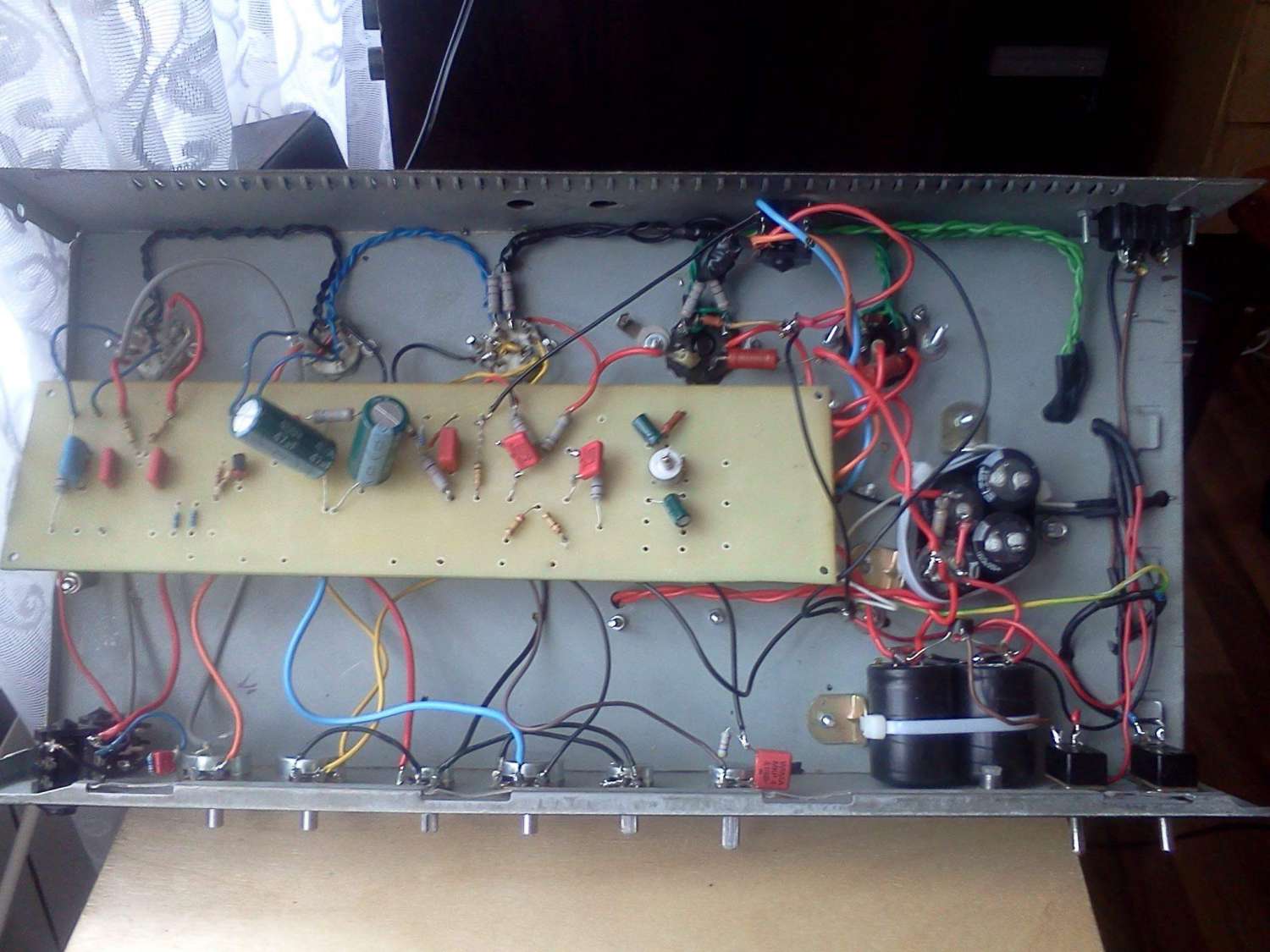

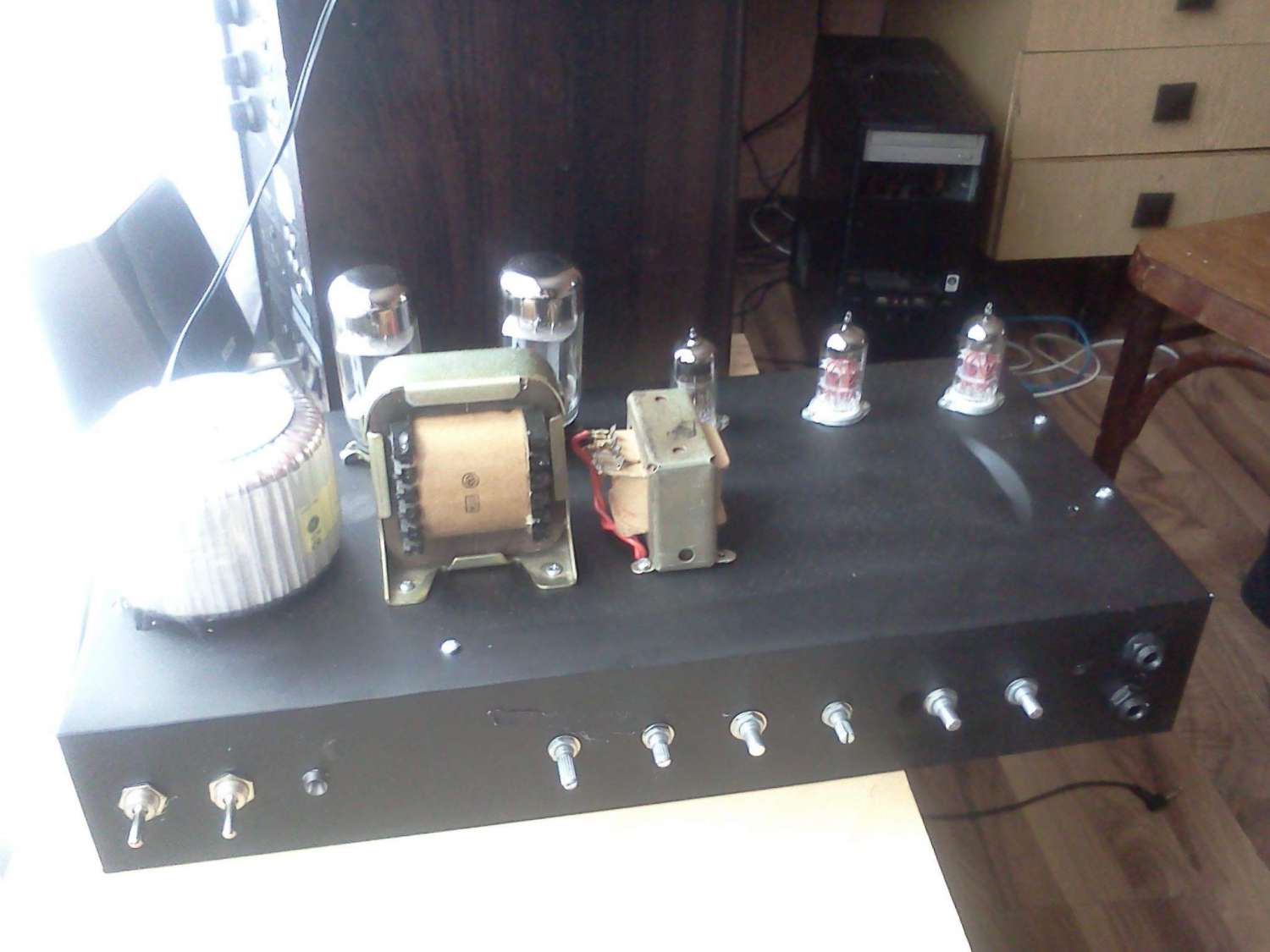

вот

speedball,

Ну можно было бы еще посидеть... как то не очень, мягко говоря... для пятого прибора, чи какой он у тебя по счету, можно было бы аккуратней  в разы сделать... ну да ладно, что есть то есть...

А чего плата не прикручена?

... и добавил:

Спешка тут ни к чему...

Santjago, нее.. там все нормально.. я приклеивал морду и по ней сверлил. А так конечно поторопился. Я считай ночами после работы делал.

на всякий случай

Продублирую и здесь отчёт по тестированию тороидального выходного трансформатора...

... и добавил:

По поводу торов в качестве выходного... Потестировал тут тор от одного хорошего человека.
прикрепляю сравнительные сэмплы, в качестве референса - Hammond 1650N, усилитель - DIY, что-то маршаллообразное, с парой новеньких 6550 на выходе и EH в преде, подогретое скримером с гейном в ноль. Реампинг с помощью пассивного трансформаторного реампера. Каб 4х12, динамик Eminence Legend V12. Снято двумя микрофонами, - ламповый DIY конд-ник и динамический Audix f5, оба в положении Cap Edge, никакой обработки, чистые исходники, только подогнаны по фазе. никакие настройки усилителя не менялись и не подгонялись, - отпаял один транс, подпаял другой. Слушаем, отписываемся... Приветствуются любые мнения и предложения.

 1650N_MRSL_EH.mp3 (1562.94 КБ - загружено 45 раз.)
 TOR_MRSL_EH.mp3 (1562.94 КБ - загружено 39 раз.)



... и добавил:

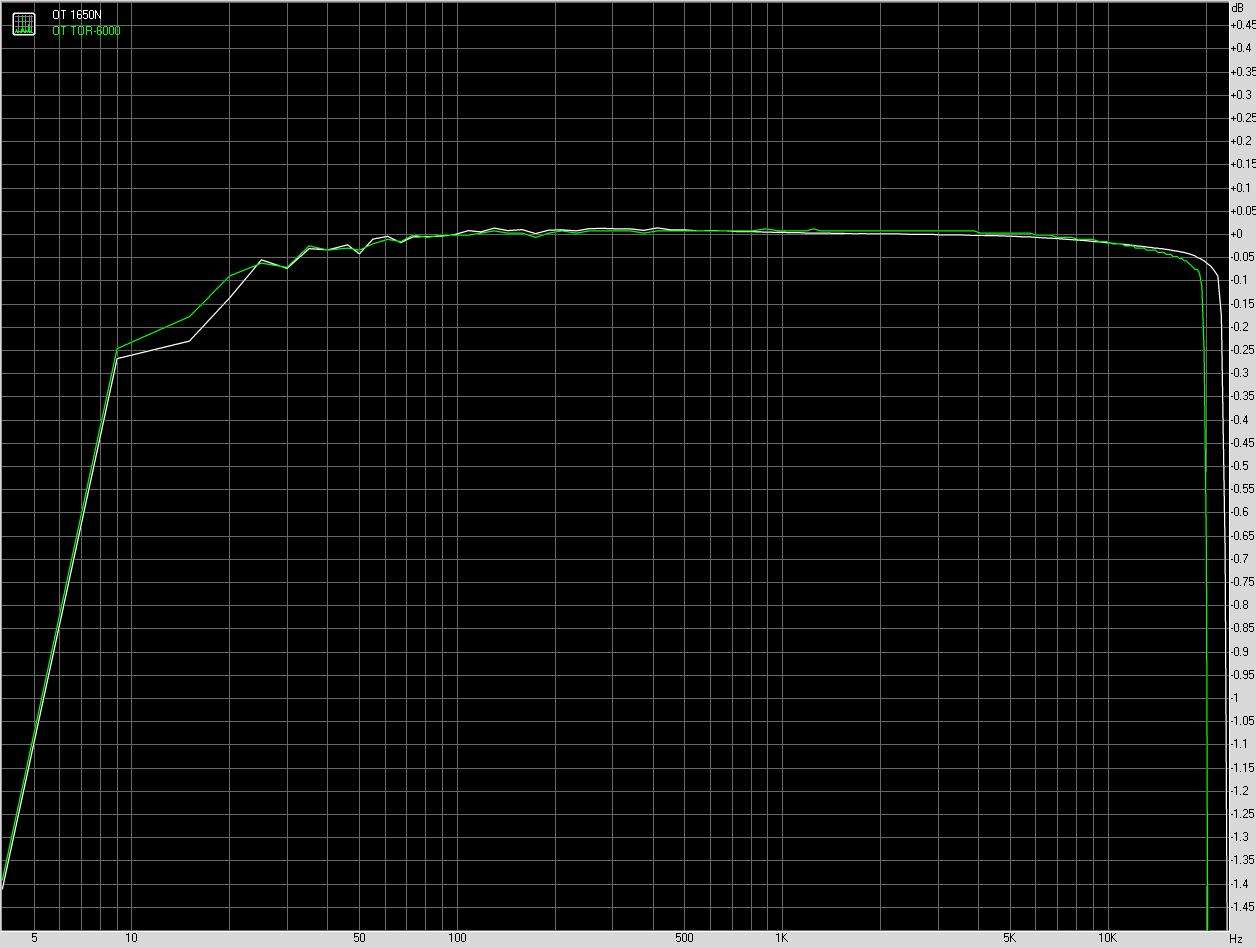

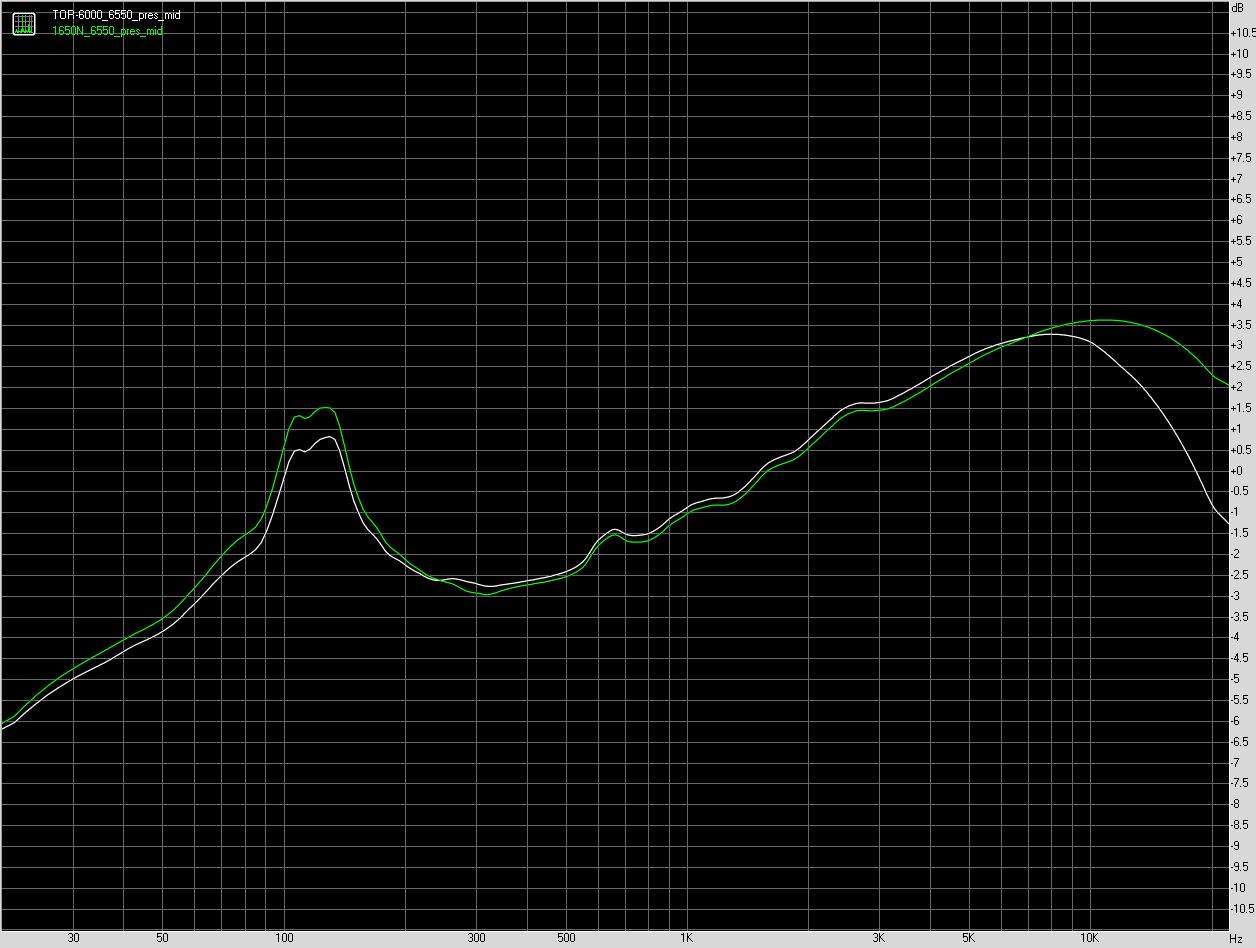

так же прикрепляю скрины замеренных АЧХ, голые, и в услителе с влиянием кривой импеданса (подключенным кабинетом). Учитывая что этот хеммонд не гитарный, а широкополосный, и почитав документацию:

- 30 Hz to 30 kHz (+/- 1 db max. - ref. 1 Khz) для 1650N
- 70 Hz to 15 kHz (+/- 1 db max. - ref. 1 Khz) для 1750N (Marshall JCM800)



смею предположить, что эти торы могли бы и обскакать по частотке гитарные Hammond )))
интермодуляционные искажения на синусоидальной мощности, конечно, у тора на порядок выше (0.65% против 1.2%), но,
как ни крути, у хеммонда таки железо специальное, и 15кв сердечника. Учитывая большую разницу в стоимости и доступности, я, лично, с удовольствием буду иметь дело с этими трансформаторами...

NSb, да, самый верх кабинетом отсекается, на АЧХ сеплов видно....

... и добавил:

мне, конечно, тоже Хаммод больше вкатывает.... просто, крайне интересно было бы услышать именно гитарный Хаммонд...

... и добавил:

NSb, возможно, тор верхастей, из-за гармоник... т.к. писалось на большой громкости, а, таки хаммонд с 15 кв гораздо тяжелее вогнать в гармоники....

хотя может еще имеет место согласованность трансформаторов с выходными лампами

так и есть... я тебе говорил, что там 4300 против 6000...

... и добавил:

ну я тебе не однократно говорил - для меня в гитарном аппарате тока Ш - образные трансы (вкусовщина)  :crazy

та я ж не против... мог бы я купить Хаммонд так оперативно и за такую цену, как этот тор, то тож на ШЛы и ТОРы и не смотрел бы...
