Автор Тема: Новичкам: Вопрос - Ответ.  (Прочитано 979020 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10931
  • Репутация: +1029/-40
  • Hard As A Rock
Re: Новичкам: Вопрос - Ответ.
« Ответ #4095 : Января 26, 2011, 13:00:40 »
rowerjc, в эту схему нужно ещё ввести обратную связь, иначе коэфициент усиления будет равен единице... уровня может не хватать...

... и добавил:

скачай даташит к OPA2604, там есть схема HI-Z усилитеся с ОС...

Оффлайн rowerjc

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +0/-0
Re: Новичкам: Вопрос - Ответ.
« Ответ #4096 : Января 26, 2011, 13:21:54 »
схема HI-Z усилитеся с ОС - а это что есть такое?

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10931
  • Репутация: +1029/-40
  • Hard As A Rock
Re: Новичкам: Вопрос - Ответ.
« Ответ #4097 : Января 26, 2011, 13:28:16 »
336726-0

... и добавил:

но резистор 10 кОм в цепи ОС лучше подобрать по нужному гейну... 40 dB это для электромагнитного звукоснимателя будет много...
« Последнее редактирование: Января 26, 2011, 13:30:27 от Santjago »

Оффлайн rowerjc

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +0/-0
Re: Новичкам: Вопрос - Ответ.
« Ответ #4098 : Января 26, 2011, 13:35:10 »
а что по этому поводу думаете?

http://www.diyfactory.com/projects/jlmsimpledi/jlmsimpledi.htm

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10931
  • Репутация: +1029/-40
  • Hard As A Rock
Re: Новичкам: Вопрос - Ответ.
« Ответ #4099 : Января 26, 2011, 13:37:10 »
а что по этому поводу думаете?

http://www.diyfactory.com/projects/jlmsimpledi/jlmsimpledi.htm

это активный дибокс, который требует хорошего микрофонного баллансного входа...

Оффлайн rowerjc

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +0/-0
Re: Новичкам: Вопрос - Ответ.
« Ответ #4100 : Января 26, 2011, 13:49:21 »
Santjago

на 9v питание пойдет?

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10931
  • Репутация: +1029/-40
  • Hard As A Rock
Re: Новичкам: Вопрос - Ответ.
« Ответ #4101 : Января 26, 2011, 15:33:37 »
две батарейки по 9 вольт

Оффлайн rowerjc

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +0/-0
Re: Новичкам: Вопрос - Ответ.
« Ответ #4102 : Января 26, 2011, 16:26:08 »
ок ясно тогда попробую завтра спаять такую штуку

Оффлайн sweep

  • Завсегдатай
  • ***
  • Сообщений: 264
  • Репутация: +10/-0
Re: Новичкам: Вопрос - Ответ.
« Ответ #4103 : Января 26, 2011, 20:45:49 »
Друзья имеется небольшая проблема! Всё по порядку.
Возможно вопрос покажется не по теме, но это всё имеет прямое отношение к моей домашней студии  :)
В наличии: звуковая Juli@, колонки Microlab Solo-6 и наушники Sennheiser HD 205.

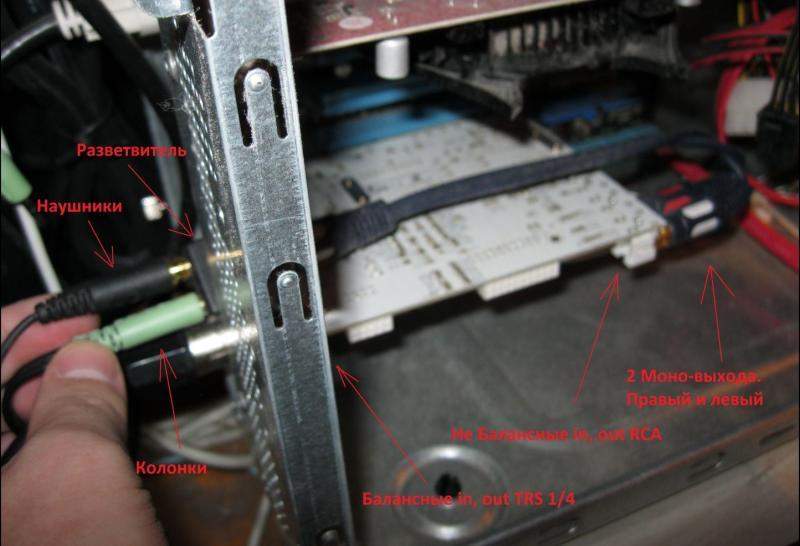

Как всё это подлючено, Вы можете увидеть на рисунке ниже, Кто не понял объясню:
Из звуковой выходит 2 моно (R&L). Правый и левый каналы соединяются в один мини джек через кабель, куда и подключаются колонки. На этом стыке есть разветвитель, что бы помимо колонок можно было подрубить наушники.
Но вот беда, в ушах то всё прекрассно, но когда слушаю что либо через колонки, уши тоже орут. Оно и понятно, т.к. они из одного выхода звуковой карты. Не добже садить уши в пустую, юзая колонки.
Вопрос: Есть ли какая то возможность сделать так что бы наушники отрубались когда я включаю колонки? ну или хотя бы сводили свою громкость на минимум. С прежними ушами таких проблем не было, т.к. прямо на проводе был регулятор громкости.
Может наушники стоит подключить к балансному входу? есть ли в этом смысл? Можно ли так сделать!?

P.S. Каждый раз физически отрубать наушники, когда включаю колонки, - не вариант.

Надеюсь на помощь.
« Последнее редактирование: Января 26, 2011, 20:47:36 от sweep »

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10931
  • Репутация: +1029/-40
  • Hard As A Rock
Re: Новичкам: Вопрос - Ответ.
« Ответ #4104 : Января 27, 2011, 00:35:41 »
самодельный пассивный коммутатор...

Онлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34009
  • Репутация: +3404/-40
  • alderman of morning star
    • Malefice
Re: Новичкам: Вопрос - Ответ.
« Ответ #4105 : Января 27, 2011, 00:57:43 »
sweep,
Кстати, можно наушники и к балансному, просто найти необходимый переходник 2 TS->Jack 1/8.
На балансном (даже при небалансном подключении) выхлоп больше чем у RCA.

Оффлайн sweep

  • Завсегдатай
  • ***
  • Сообщений: 264
  • Репутация: +10/-0
Re: Новичкам: Вопрос - Ответ.
« Ответ #4106 : Января 27, 2011, 10:47:19 »
sweep,
Кстати, можно наушники и к балансному, просто найти необходимый переходник 2 TS->Jack 1/8.
На балансном (даже при небалансном подключении) выхлоп больше чем у RCA.
Теоретически то понимаю что можно. Но можно ли будет так управлять громкостью на компе? если подключать так как Вы сказали.

Онлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34009
  • Репутация: +3404/-40
  • alderman of morning star
    • Malefice
Re: Новичкам: Вопрос - Ответ.
« Ответ #4107 : Января 27, 2011, 12:17:20 »
Уровень в панели будет действовать на всё сразу, просто будет разница по уровню в два раза.
(почти стихами  :D)

Оффлайн rowerjc

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +0/-0
Re: Новичкам: Вопрос - Ответ.
« Ответ #4108 : Января 27, 2011, 20:23:59 »
ну вобщем то вот что получилось

резистор поставил на 200 ом. Корпус - тупо от старого дисторшона Metalizer.

вроде стало лучше. Если увеличивать обратную связь то это добавляет окрас звуку.
В том же Гитар Риге, с повышением обратной связи, ощутимо добавляется басов, пресеты дисторшона и тд звучать почти одинаково с небольшими отличиями друг от друга. Вот на 200 Ом вроде и посильнее сигнал и амплитуда не сильно искажаеться и пресеты звучат нормально. По децибелам замерить не могу - нет прибора.

Оффлайн Anton_Meleshkevich

  • Эксперт
  • *****
  • Сообщений: 1071
  • Репутация: +203/-0
Re: Новичкам: Вопрос - Ответ.
« Ответ #4109 : Января 27, 2011, 20:31:52 »
deLuther, Прикольно, если бы ввели на денек на форуме правило, типа кто написал не стихами - бан  ;D
Насмеялись бы от души :) Либо тупо бы никто ничего не писал...
