NSb,
Да, именно, джексоновский керамический паф.

... и добавил:

R-Type,
Ну зато есть теперь замеры с реальным датчиком

не совсем на индукцию, проблем бы меньше было еслиб датчик имел очень низкое выходное R, получается по большому счету RC фильтр

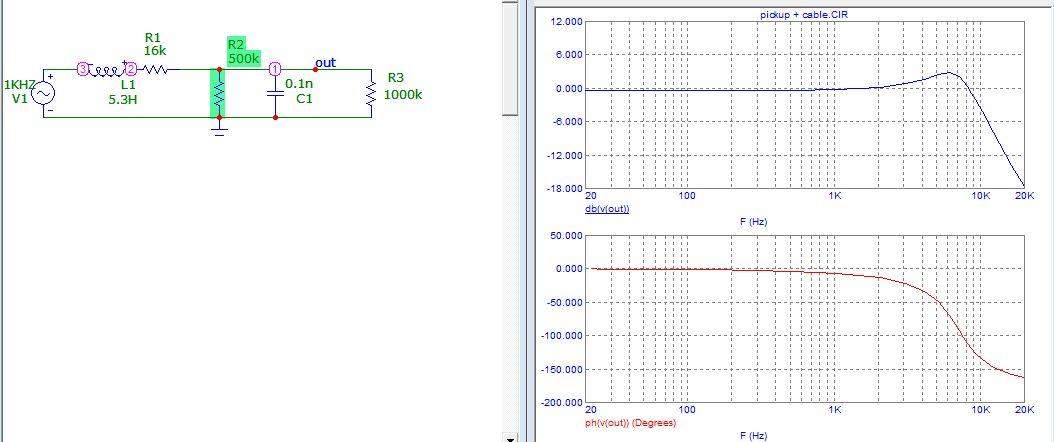

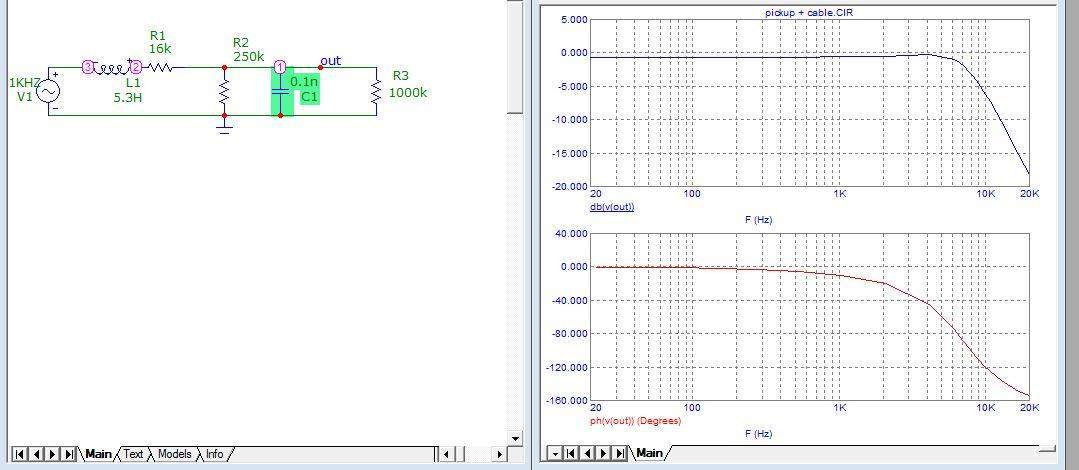

кстати, замути модель: фильтр R16k, С100p( приблизительно-усреднённое по полате среди кабелей), нагрузка Rin1M и посмотри на частотку 20...20, какой она примет вид


... и добавил:

- синусоидальный свип-генератор (как минимум - качественная вавка из нормальной звуковухи) - кабель - инструментальный вход, верно?
- еще один свип, но уже с мендром, вместо синуса - кабель - инструментальный вход. чтобы увидеть, что происходит с фронтами, да?

по первому, если рассматривать как просто кабель, вполне, хотя нужно учитывать выходное R карты, с точки зрения датчика нужно еще  резистор поставить на выходе карты, равный внутреннему сопротивлинию звукоснимателя

по второму, фронты будут искажены DAC и ADC  они не отрабатывают прямоугольник

... и добавил:

хотя если напрячь фантазию, можно предположить и увидеть что происходит, хотя по уму нужен ослограф

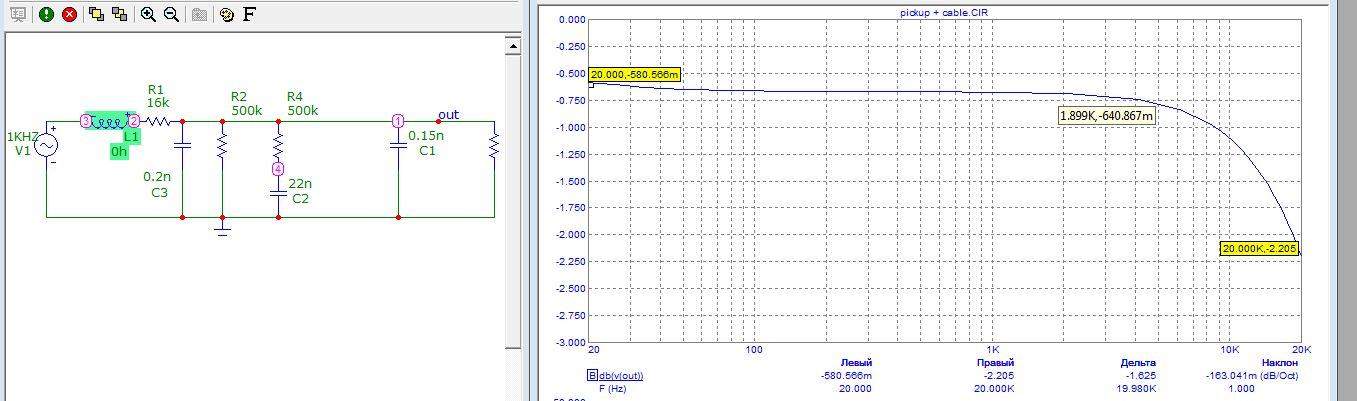

по третьему рисунку, убери катушку, генератор сразу к R1, т.е. смотрим только влияние кабеля, будет ли его ёмкость действовать или нет, в чистом виде

Даёшь живых примеров!!!
попутно...

NSb, в чем это оно выражается? мерял емкости кабелей?

NSb, странно, ибо я слышу другое.
спаяю дибокс, запишу. сейчас нет инструментального входа, чтобы писать

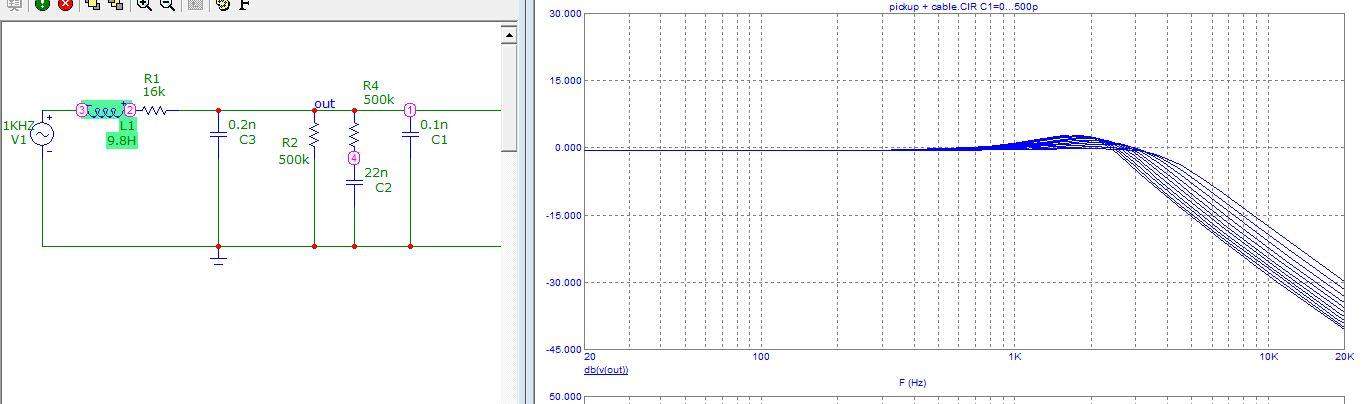

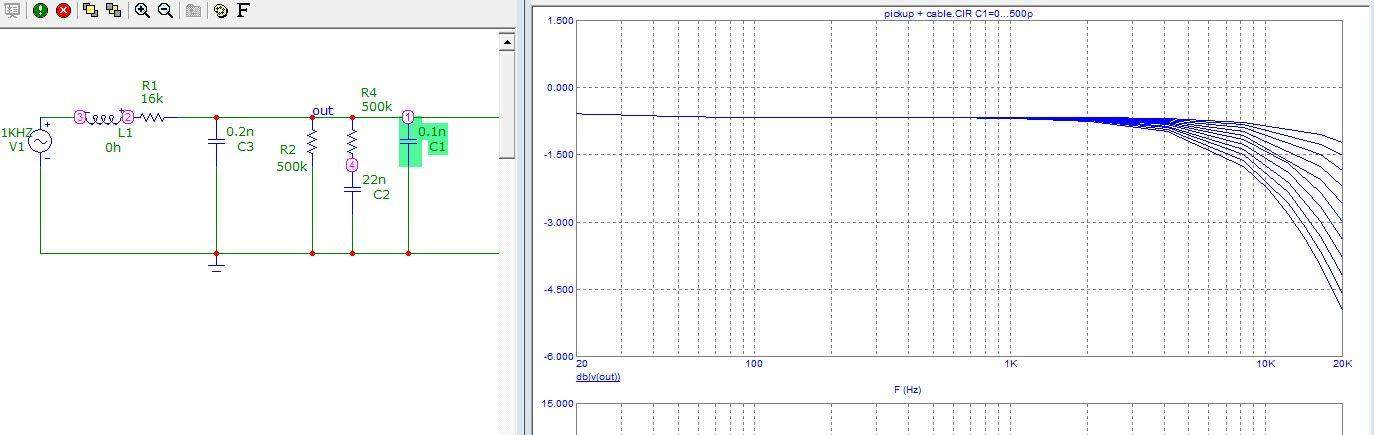

изменял емкость кабеля. верхняя кривая = нулевая емкость.

по поводу простых кабелей и смысла- померяй емкость. если есть различие в сотню пик - и все обстоит так, как на моделях и так, как ты говоришь - разница должна быть услышана.

... и добавил:

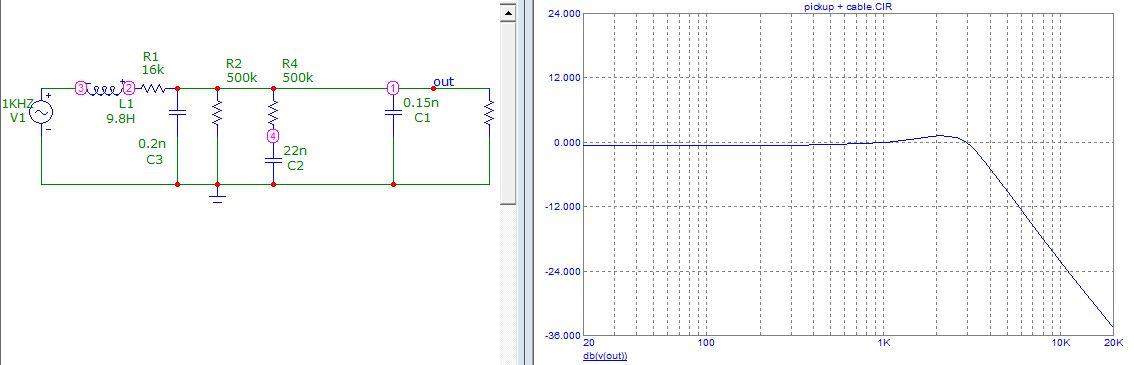

то же с учетом индуктивности

... и добавил:

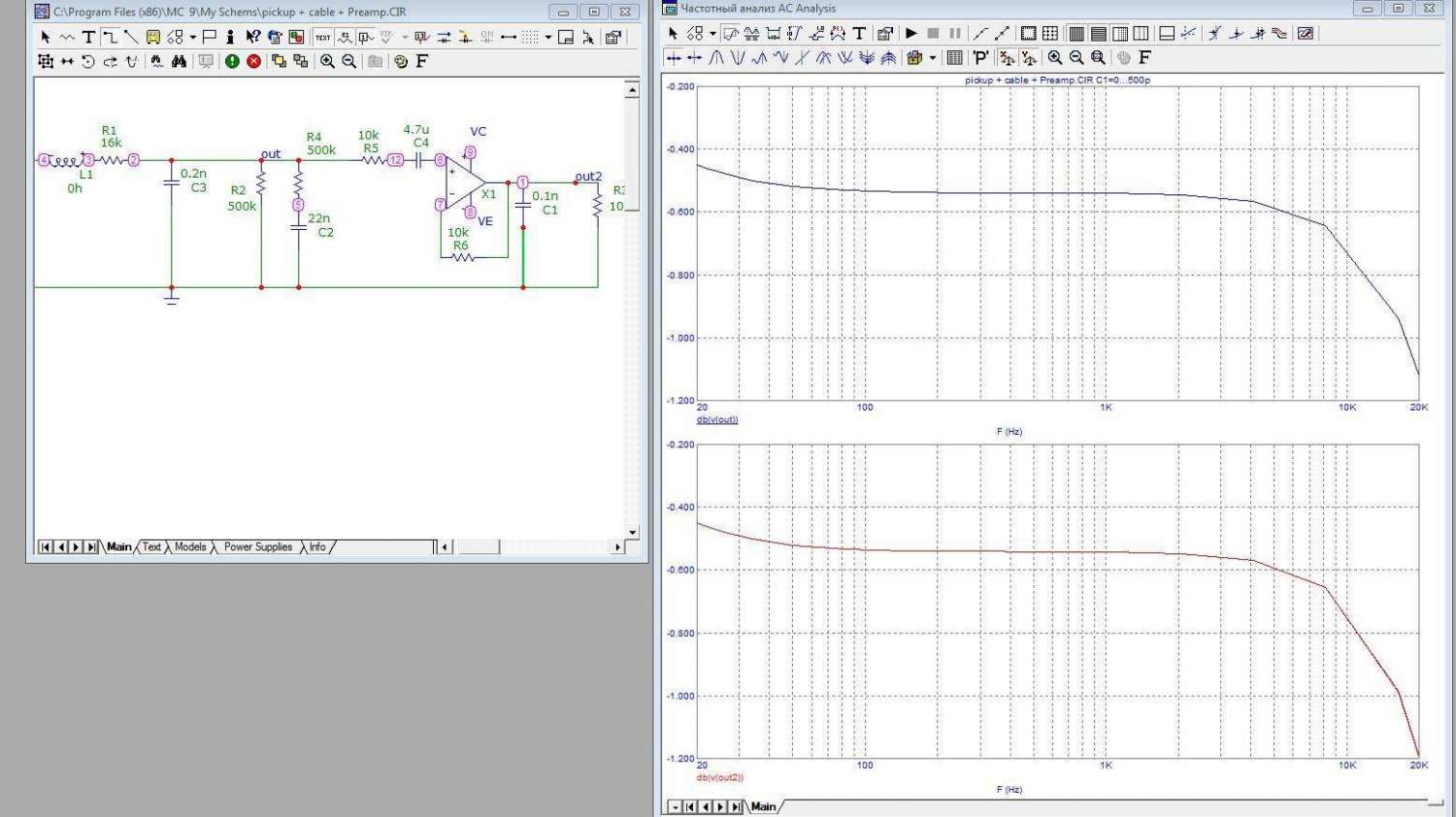

добавил опер в гитару (реальные параметры Tl072C, при чем без стандартного резистора на выходе в 10к, который и не нужен при известной мегомной нагрузке...). кабель вынесен за опер. вопреки утверждениям о том, что емкость подсадит опер - график что для кабеля емкостью 0пик, что для кабеля емкостью 500пик в звуковом диапазоне одинаков. Однако, на шнурах Анализис Плюс слышна разница в звучании.

комп домашний вырубается сам по-себе, уже достало, надо смотреть, в чем проблема (((

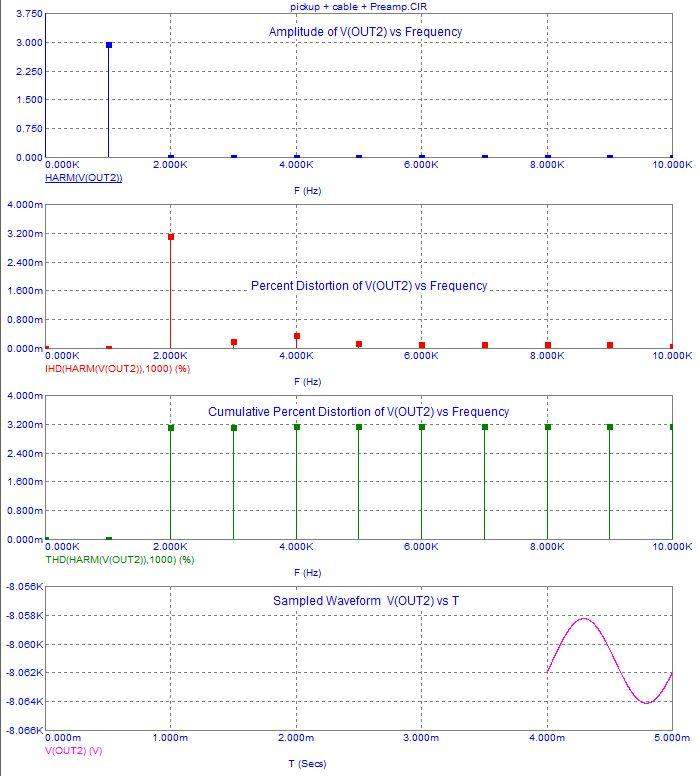

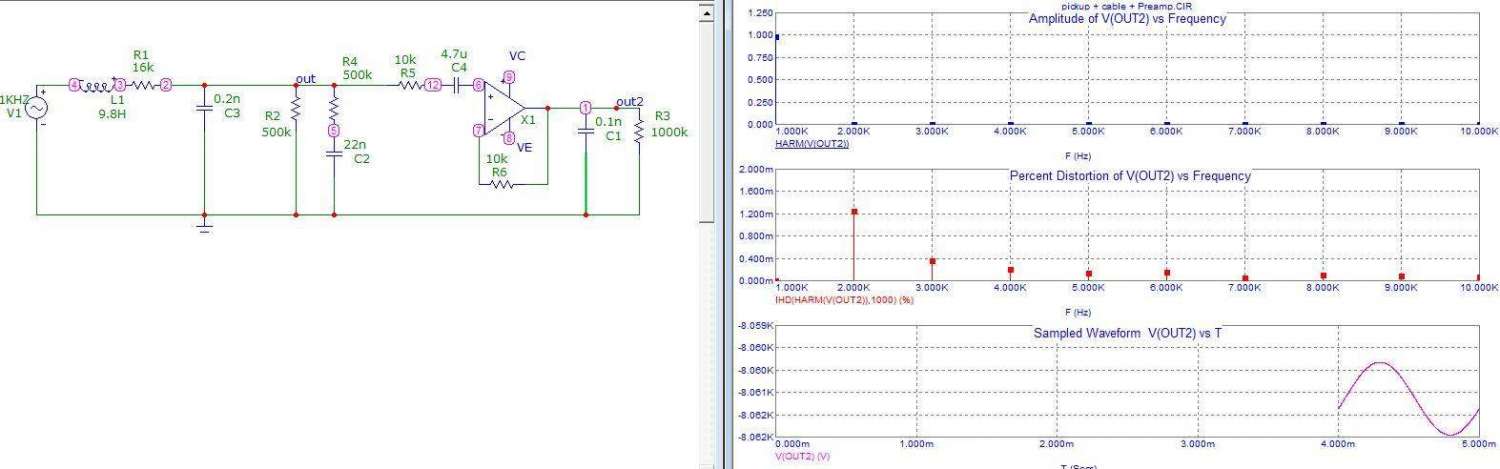

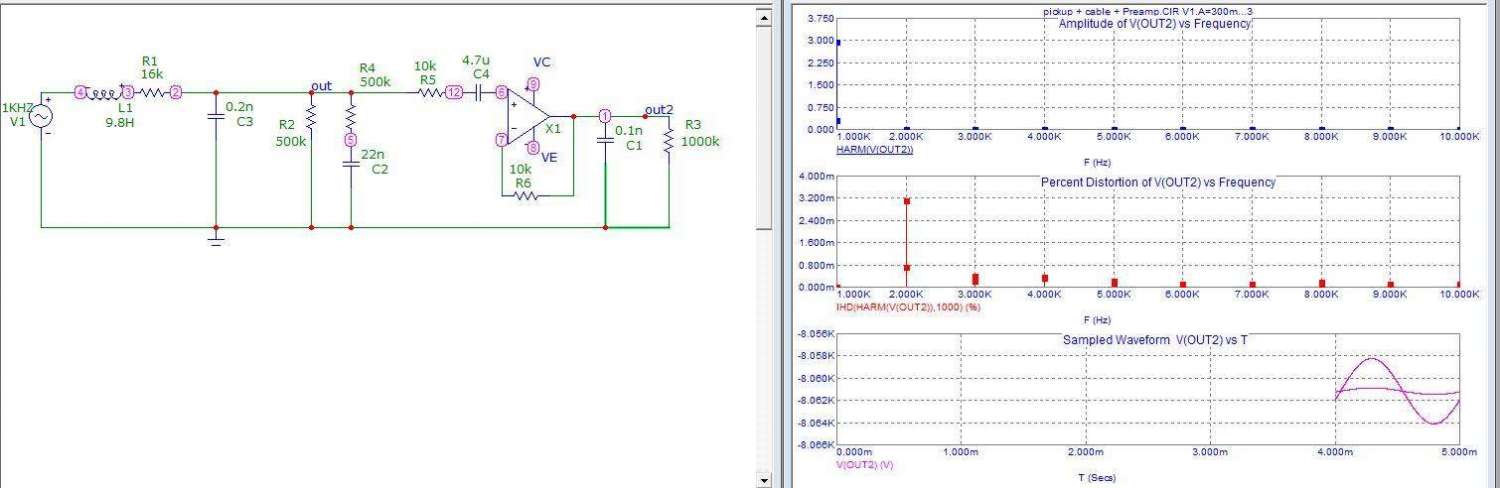

вот две картинки. в одной  подали на вход 1В, на второй - несколько вариантов до 3В. в любых вариантах коэф.искажения ничтожен. питание номинальное.
сейчас прикину при 9В

... и добавил:

похоже, пониженное питание он не умеет учитывать, надо будет отдельно посмотреть еще, порыться...
в общем, при пиковых 3В аплитуды на входе имеем отакое по искажениям (имхо, считаем, что ноль):
