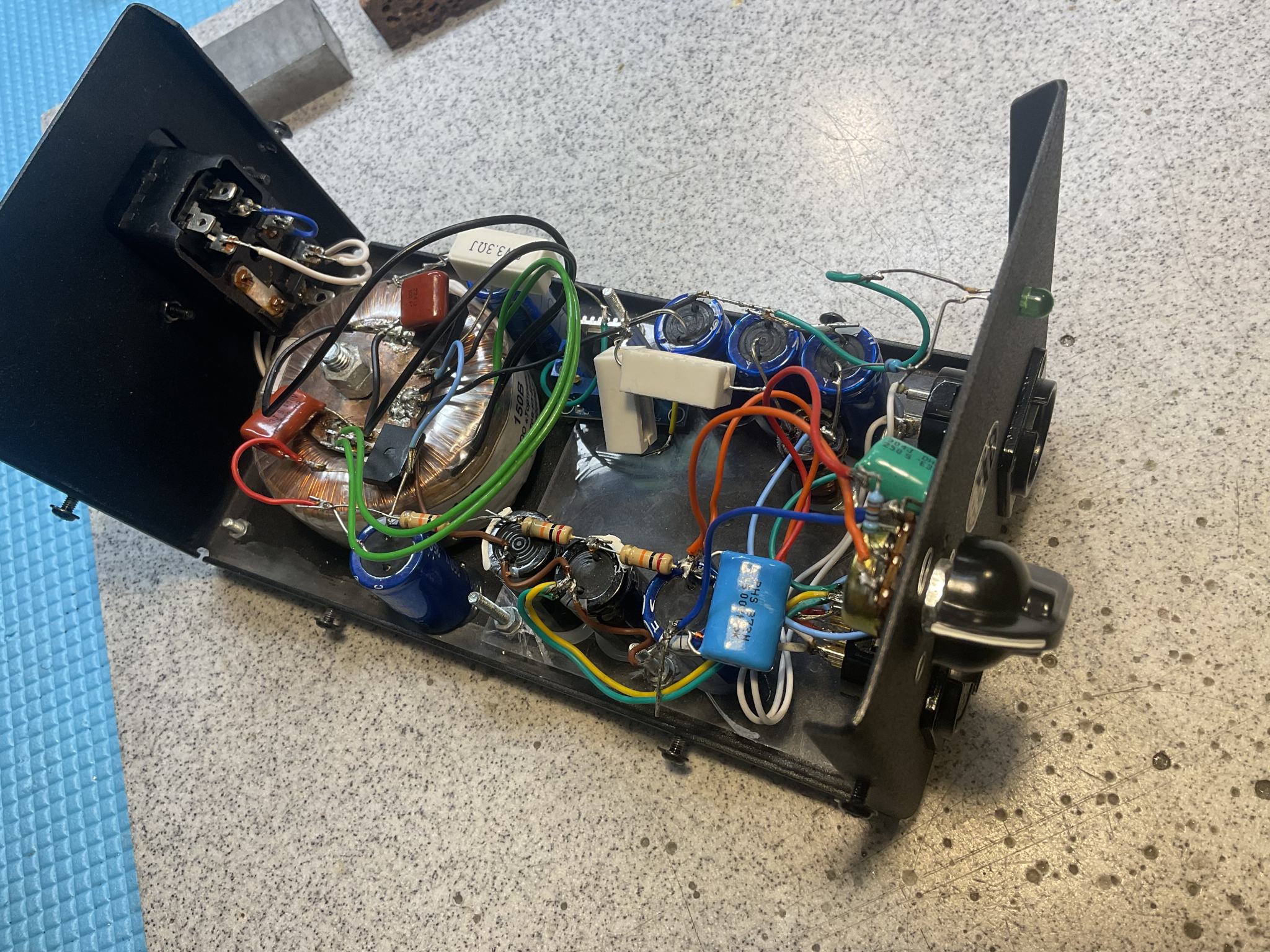

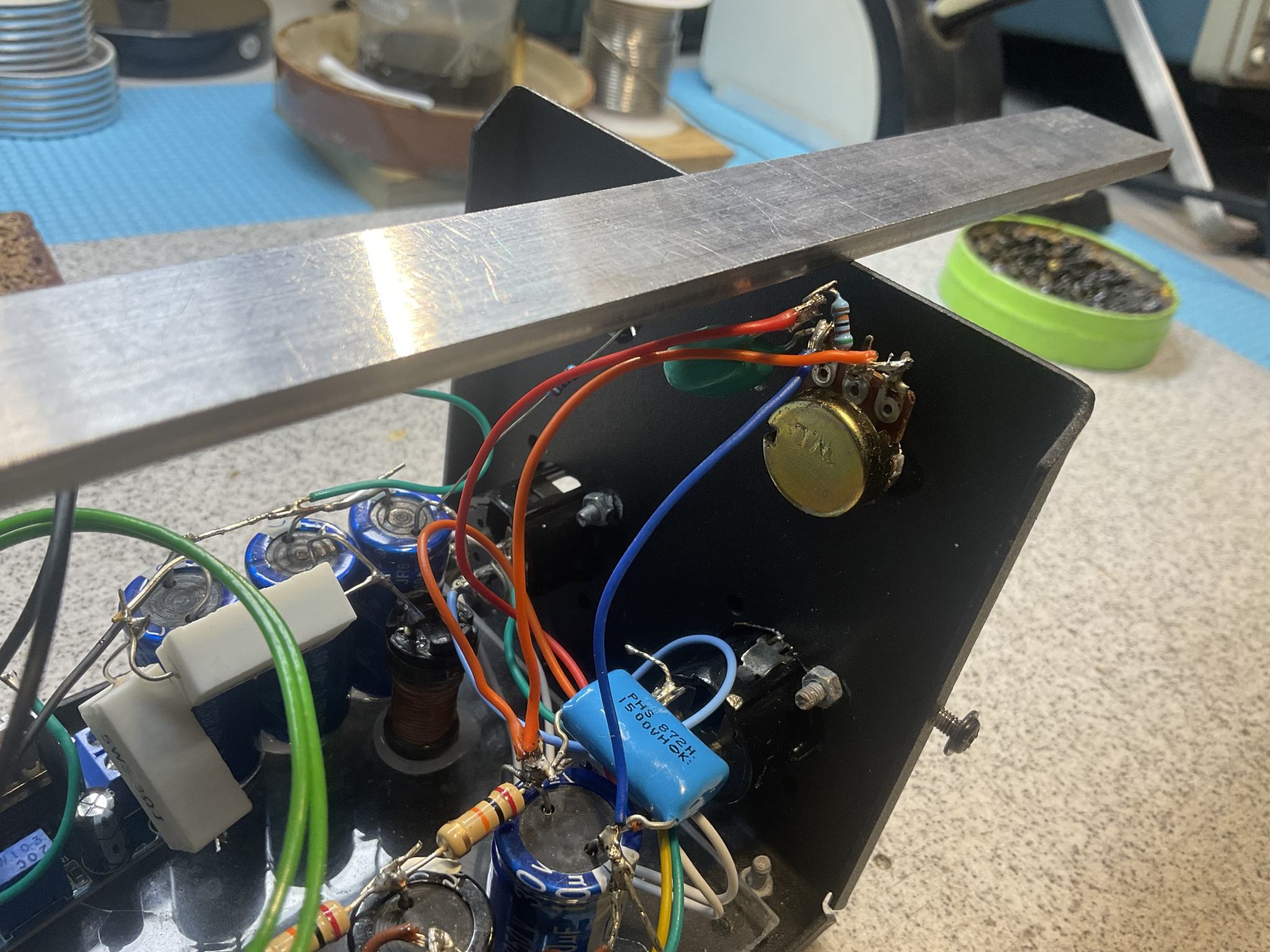

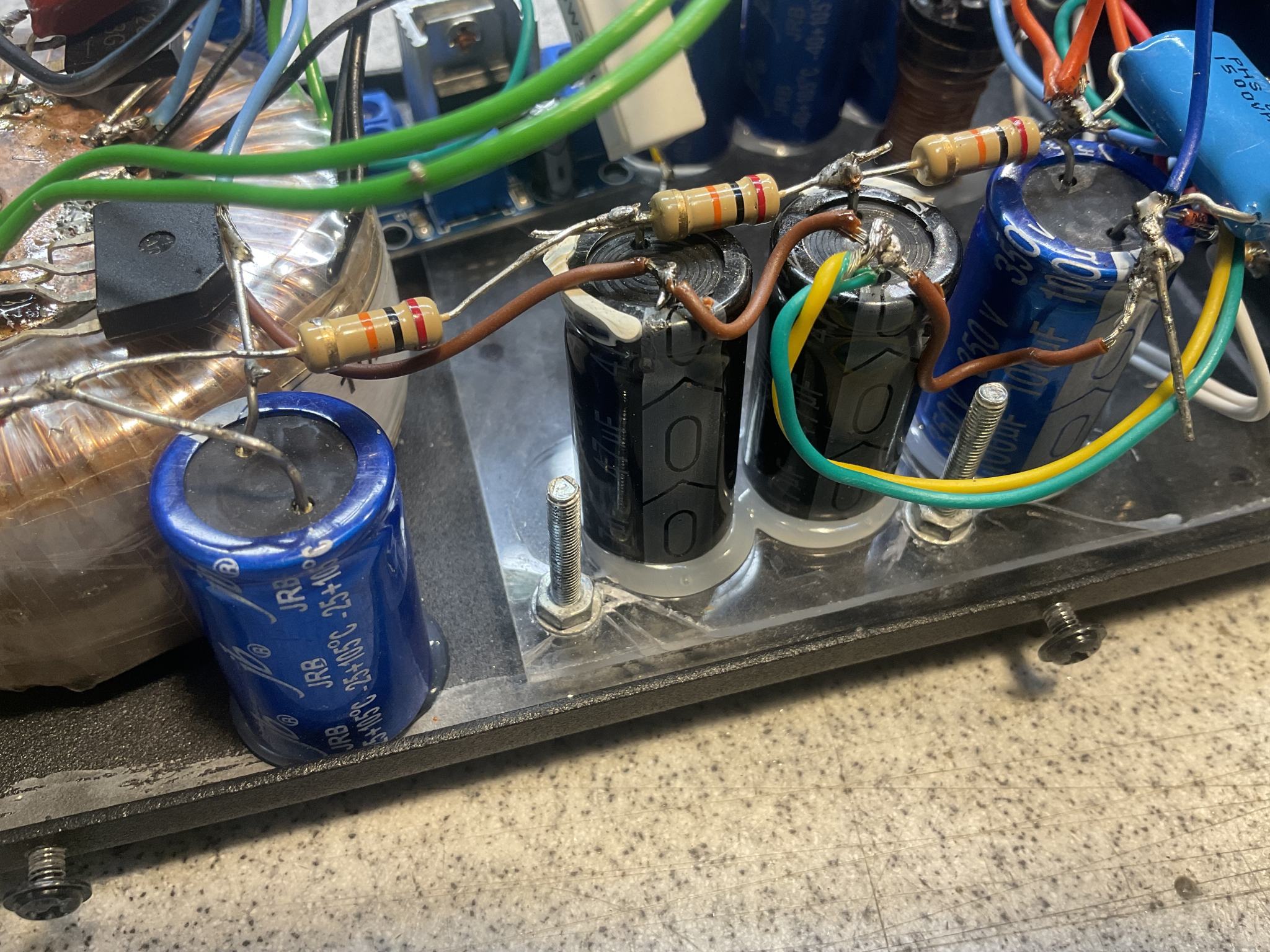

Здравствуйте, реальная опасность представляется пока блок питания открыт.
Ребята, хочу пояснить ситуацию.

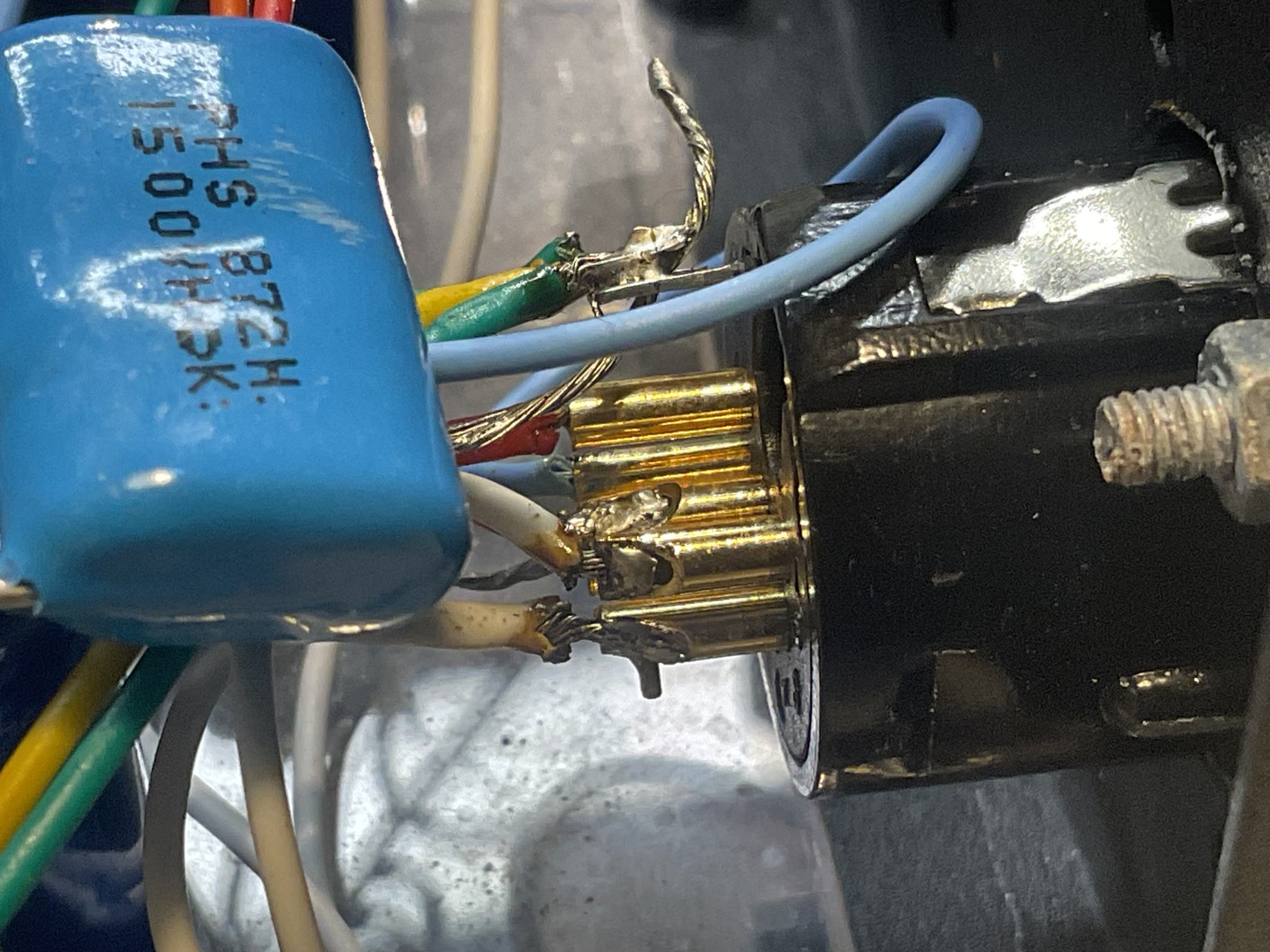

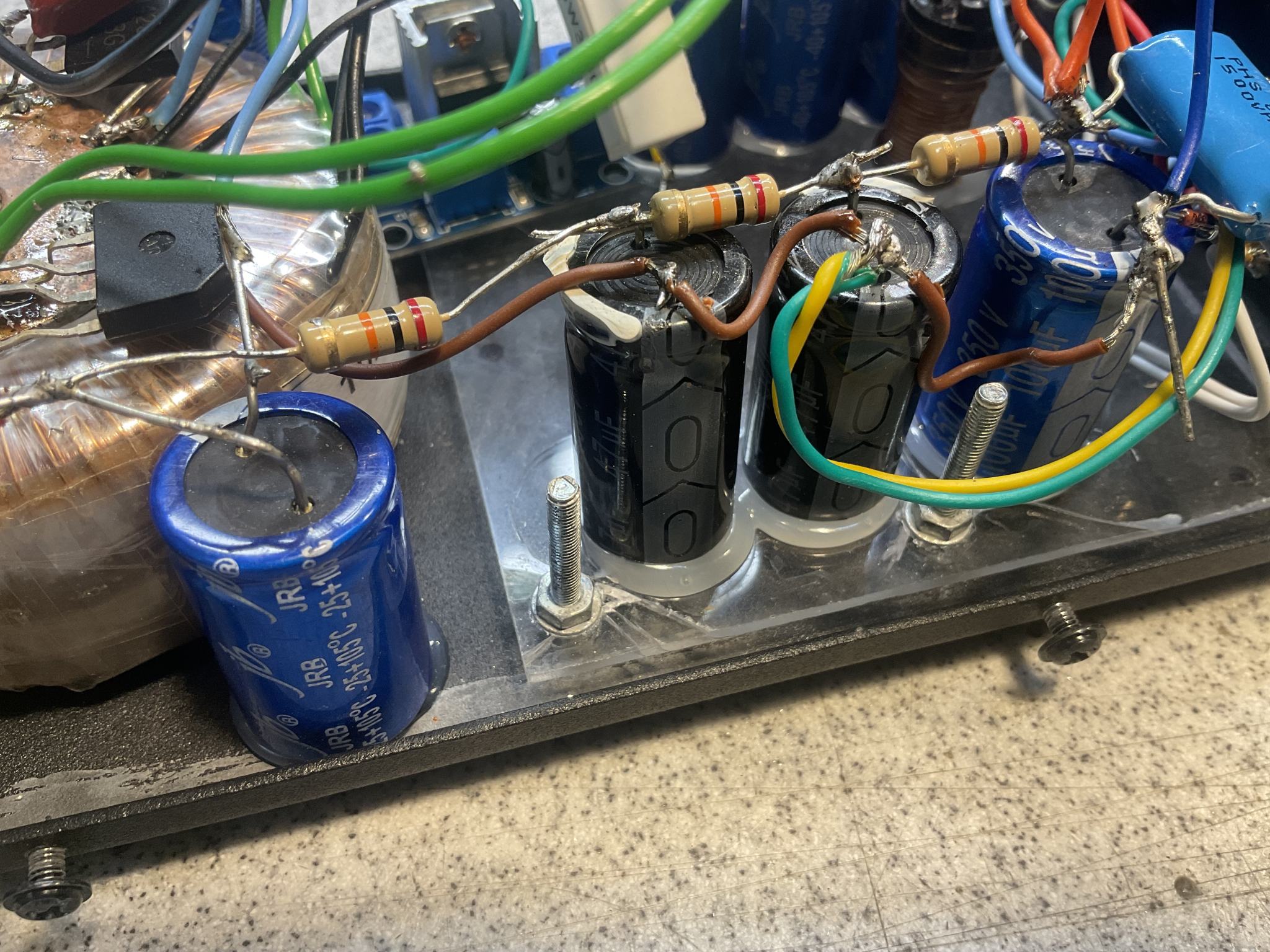

Та конструкция, которую вы обсуждаете это уже довольно старое изделие, сделанное в самом начале моего опыта микрофоностроения. Тогда из за начала сво у меня не было возможности заказывать платы на JLCPCB, поэтому многое делалось вручную и с ограниченными ресурсами.

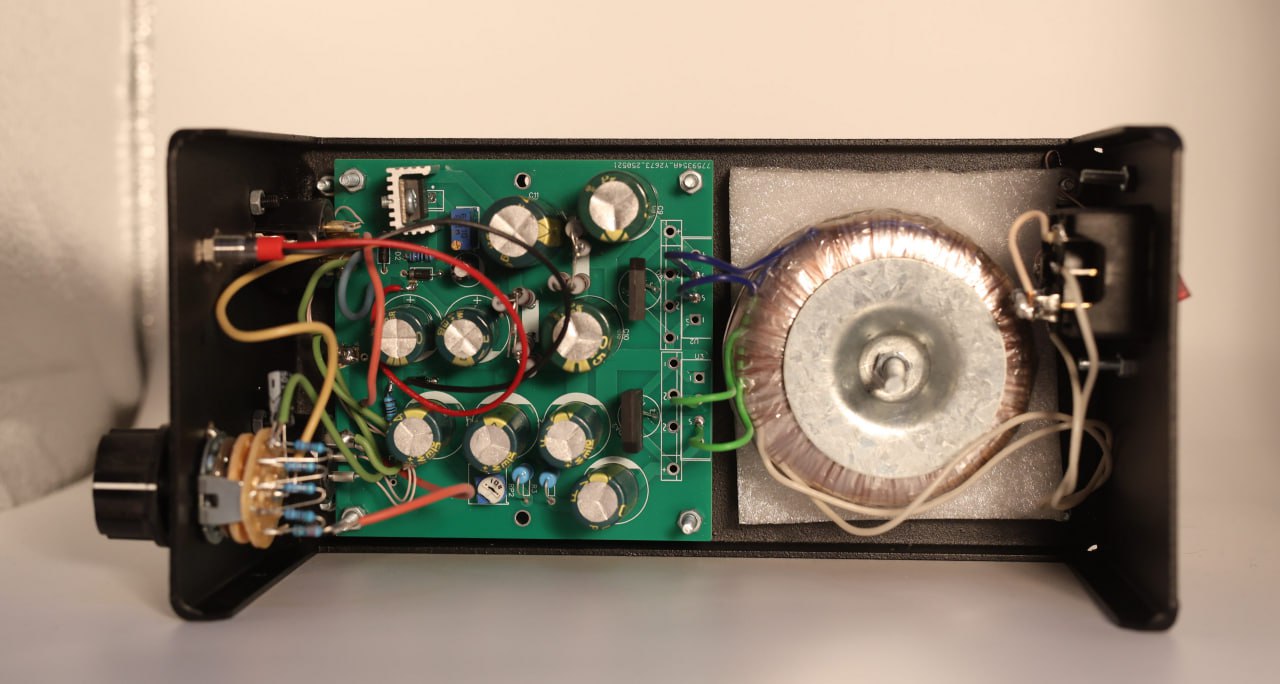

Сейчас я так уже не работаю, я использую нормальные печатные платы, современные методы сборки и более аккуратный подход. Уровень моих проектов сейчас совсем другой (фото ниже) и я сам понимаю, что старые работы выглядят не лучшим образом.
Я не против конструктивной критики, а наоборот, благодаря таким обсуждениям и вырос. Просто прошу учитывать, что речь идёт о давней самоделке, а не о моём текущем уровне.
... и добавил:

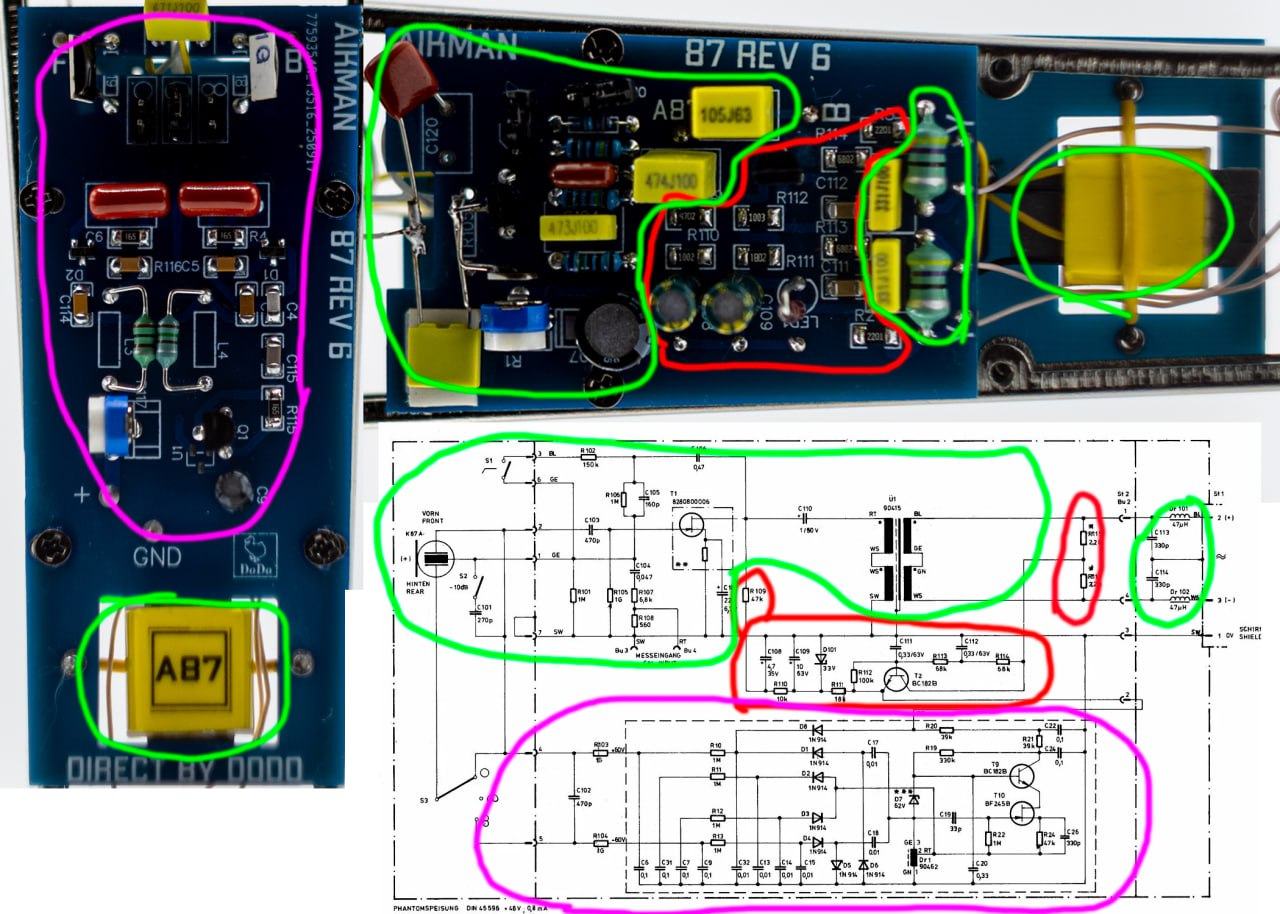

Что касается SMD-деталей, они находятся только в питании, в звуковом тракте (обведен на картинке зелёным) нет ни одной SMD детали или керамического конденсатора, SMD никак не влияют на поляризацию капсюля и, соответственно, не могут влиять на звук. Поляризацию определяет схема и стабильность напряжения, а не форм-фактор деталей.

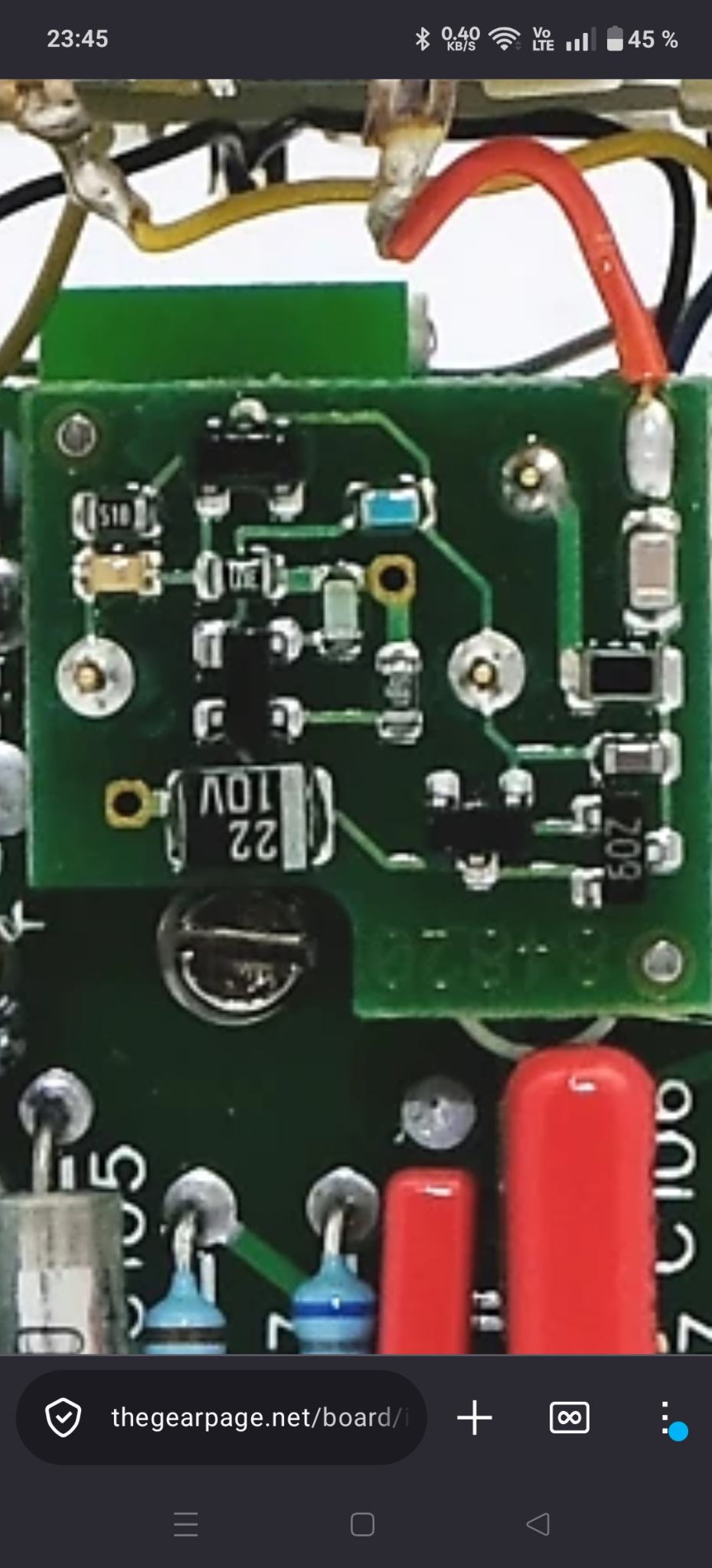

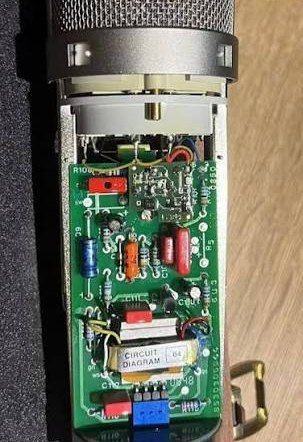

Сегодня почти вся профессиональная аудиотехника собирается на SMD — от бюджетных устройств до премиальных моделей. Та же Neumann давно использует SMD в своих микрофонах, и как видно по приложенному фото, никто там платы не полирует и не вылизывает вручную, просто потому, что это не нужно для работы схемы. (Фото грязного u87ai с SMD ниже)
Говорите, что SMD портит звук, но при этом абсолютно спокойно суете микрофон в АЦП, где ВСЯ внутренняя электроника это сплошные SMD компоненты, начиная от операционников, стабилизаторов, фильтров и заканчивая самим чипом АЦП.
Я не делаю бутик микрофоны по цене новой Гранты, где каждый компонент подбирают вручную ради имиджа или понтов. Я делаю бюджетные микрофоны, честные, доступные по цене, с нормальной схемотехникой и адекватным качеством.
В таких условиях SMD абсолютно логичный выбор, потому что это надёжно, компактно, повторяемо и никак не ухудшает звук. Главное схема и её реализация, а не то, пайка SMD или Through Hole

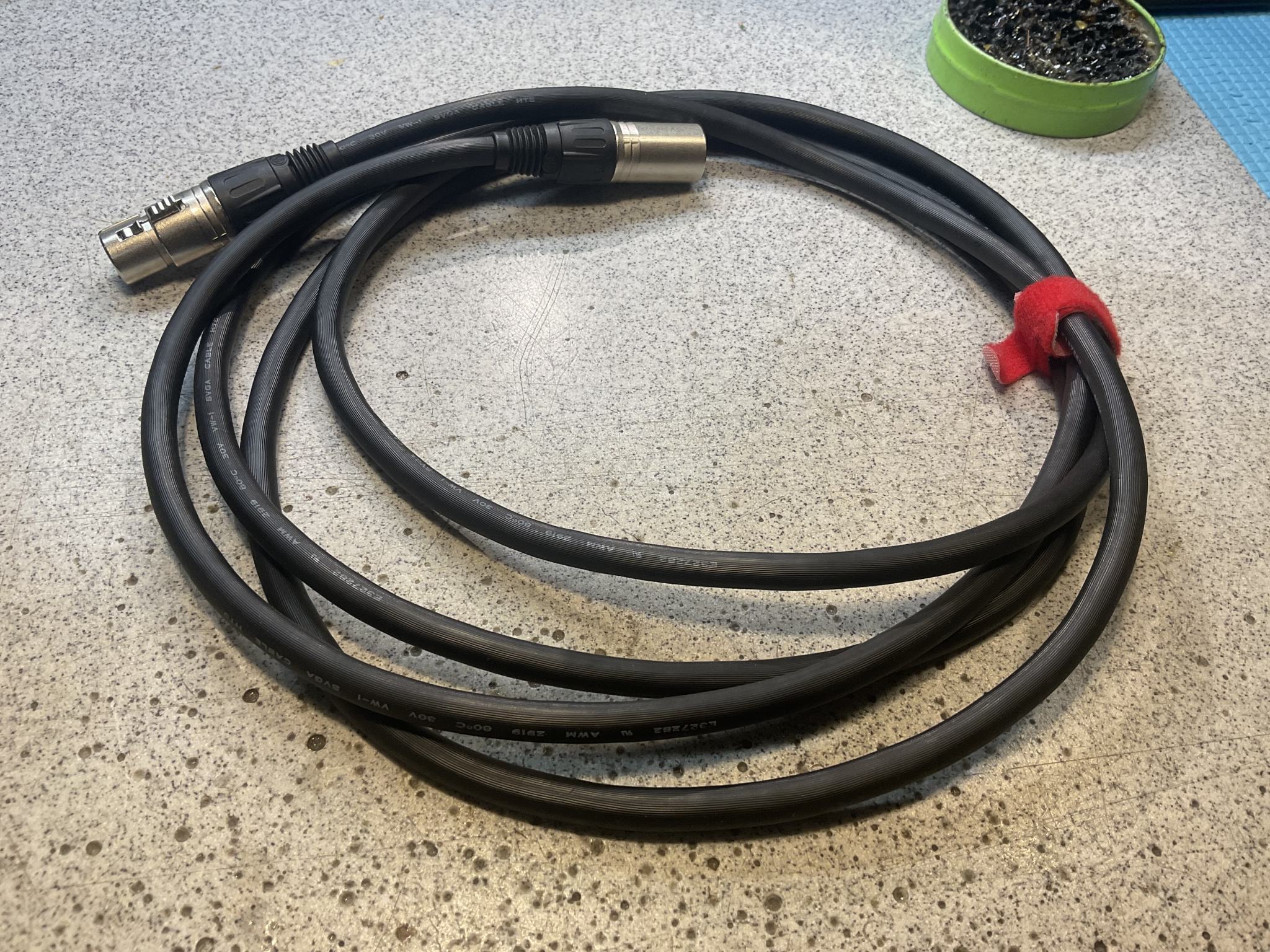

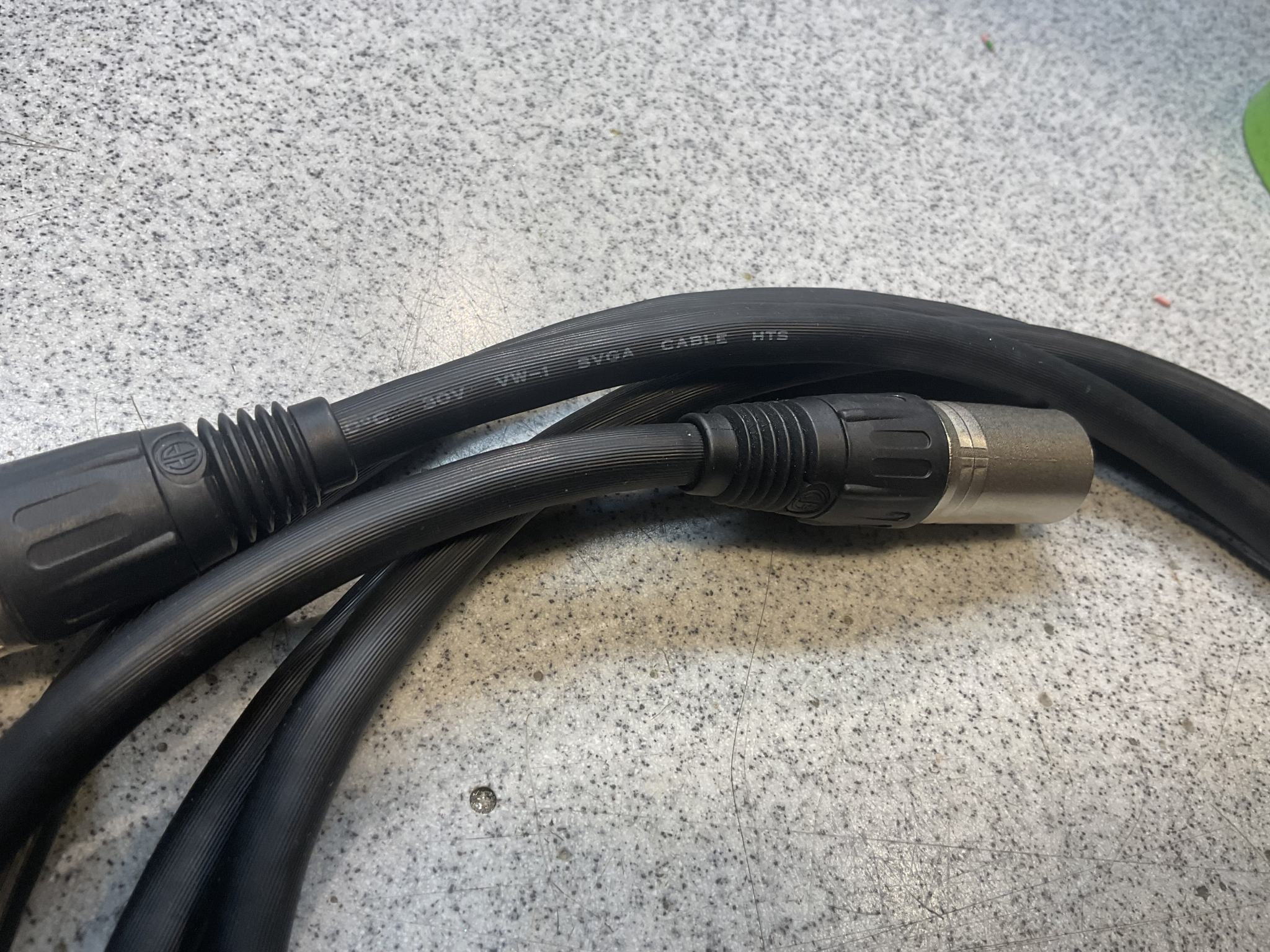

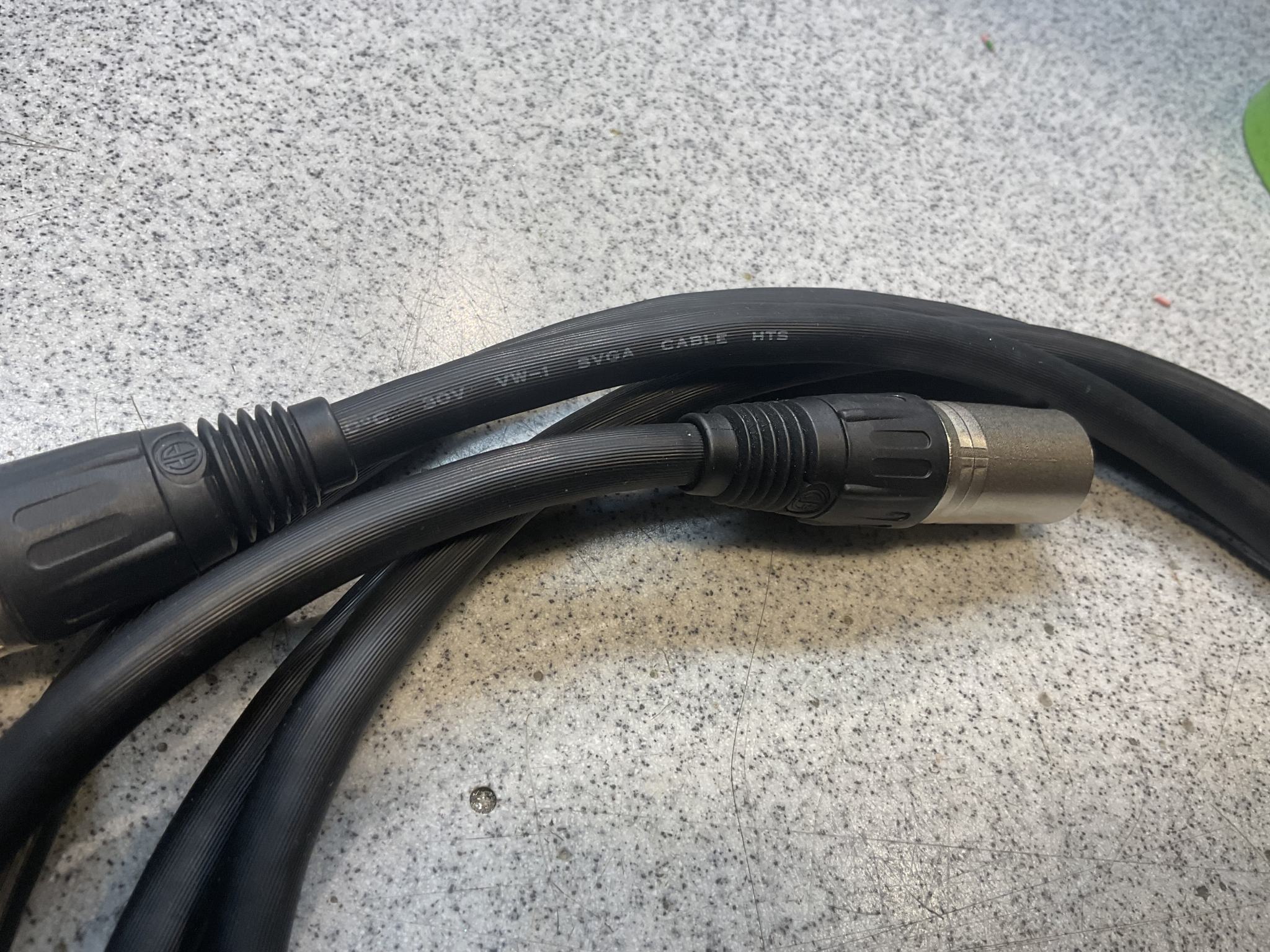

По поводу кабеля, у этого микрофона выходной импеданс около 50 Ом, и при таком низком сопротивлении влияние кабеля на звук практически отсутствует, потому что при 50 Ом даже длинный микрофонный кабель даёт частоту среза далеко за пределами слышимого диапазона. Так или иначе, такие кабели я больше не использую, а говоря о всяких фирменных кабелях типа Sommer где 10 метров стоят дороже чем весь этот микрофон, где их достать сейчас в России и сколько будет стоить микрофон?

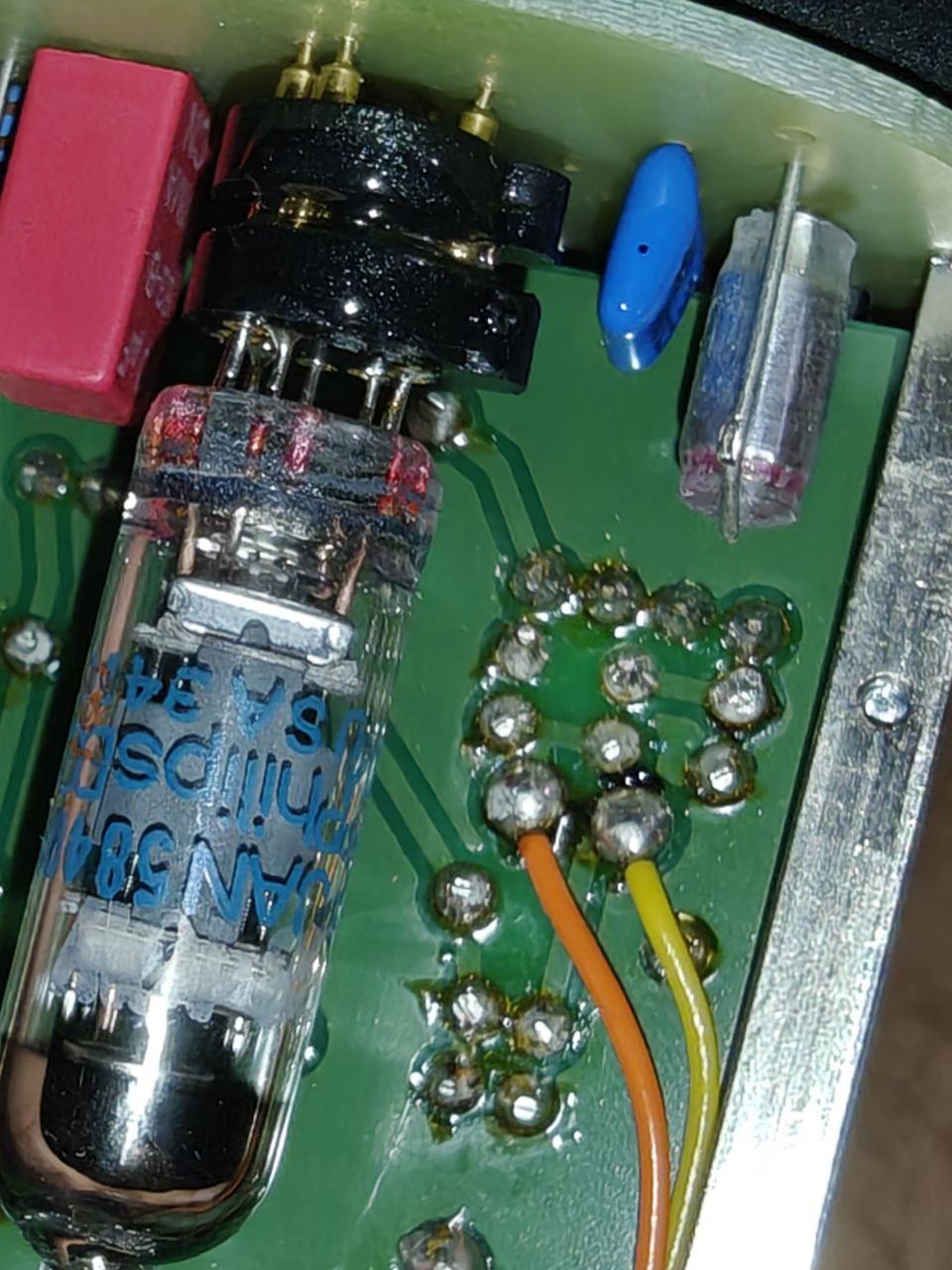

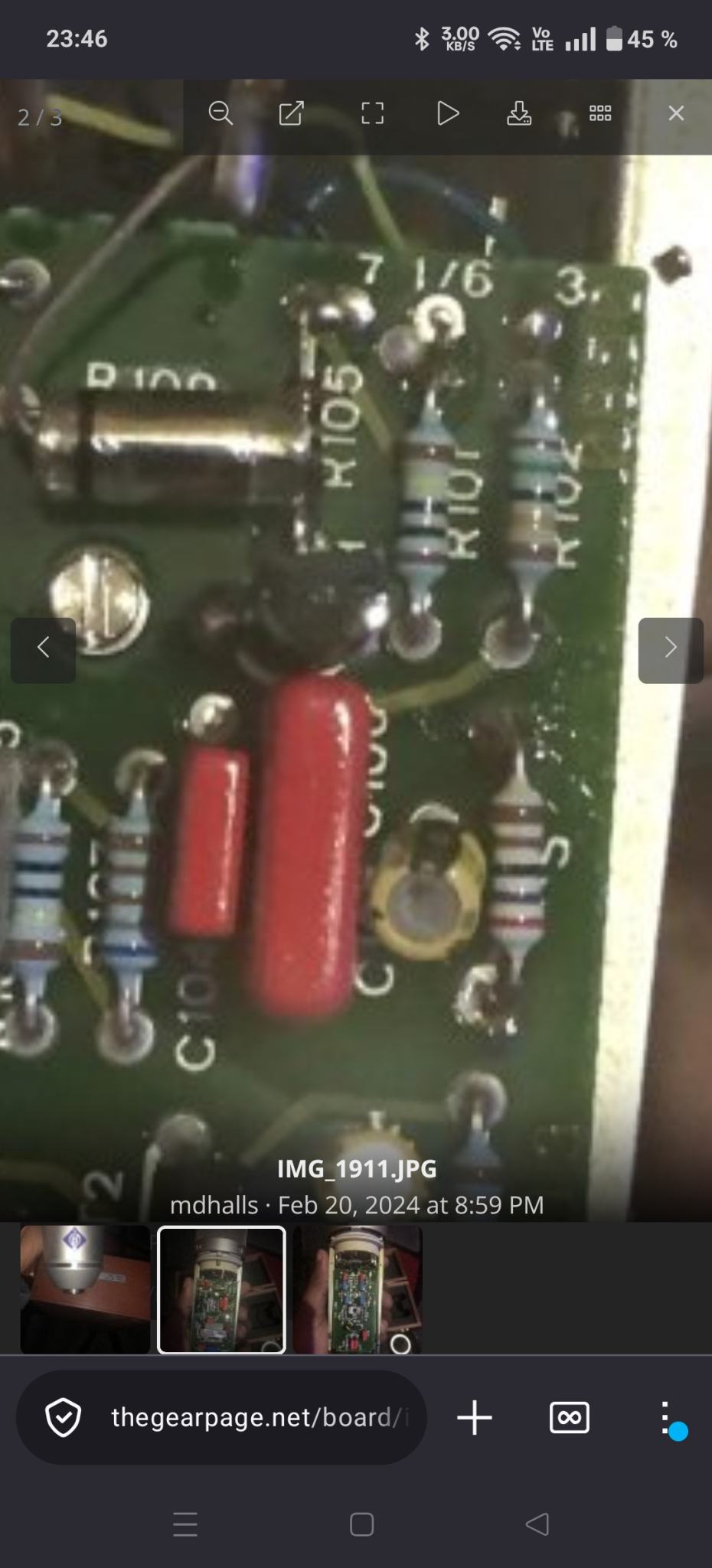

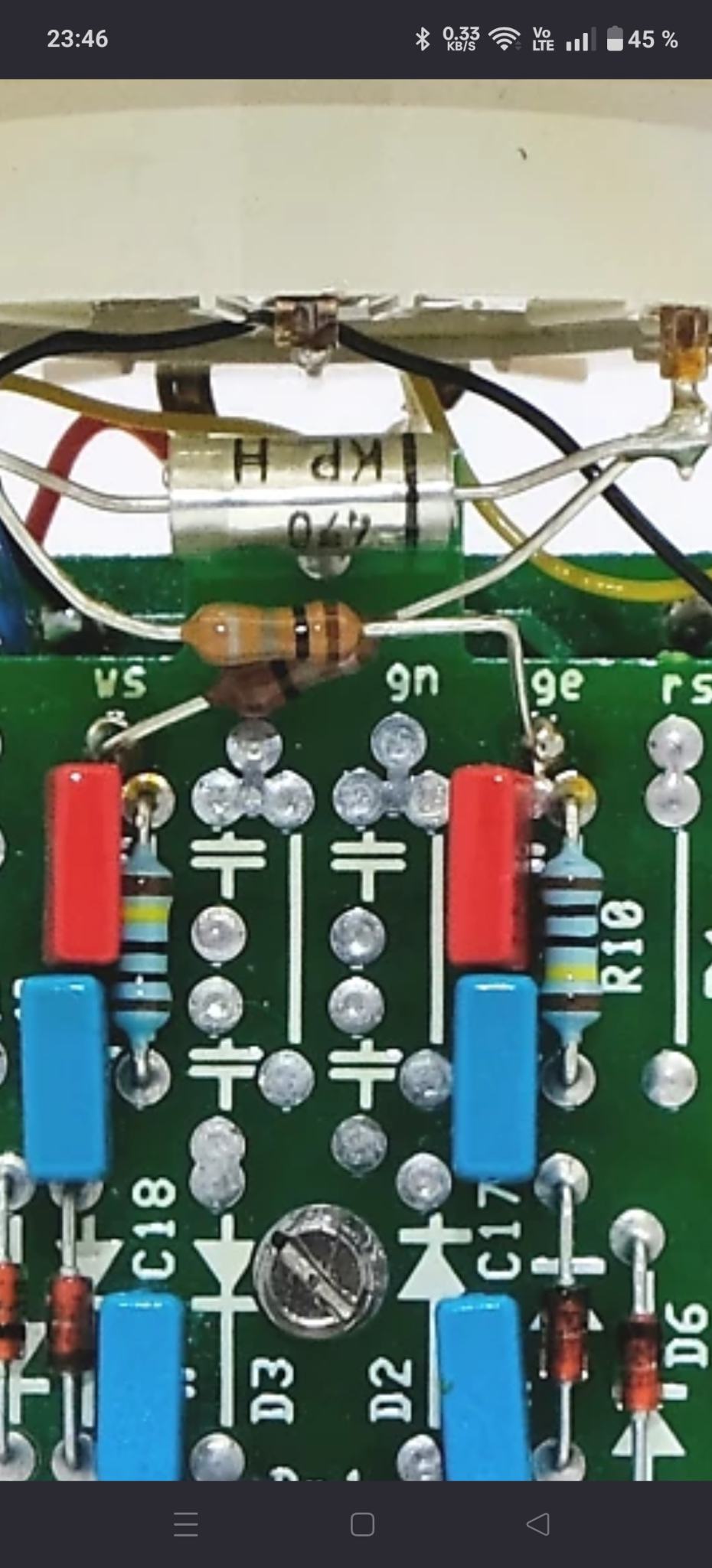

Добавил ещё фотки микрофона Valvet Brauner за 300к к слову о немытых платах
