В общем темка крафтовская, но там она никому не интересная. Сделал я себе для недавно приобретенной E-MU 1820 простенький Di BOX (спасибо Даня за пинок), в общем схема простая как двери, минимум деталей и вполне рабочая. Если кто не дружит с паяльником, можно попросить умеющего человека спаять, работы на пол часа.
Детали:
Транзистор любой n-p-n, как можно менее шумящий. В принципе BC550 подойдет на ура
Резисторы, желательно металоксид.
Конденсатор на входе 1мкФ, лучше пленку, или тантал. На выход я поставил неполярный электролит, который был под рукой.

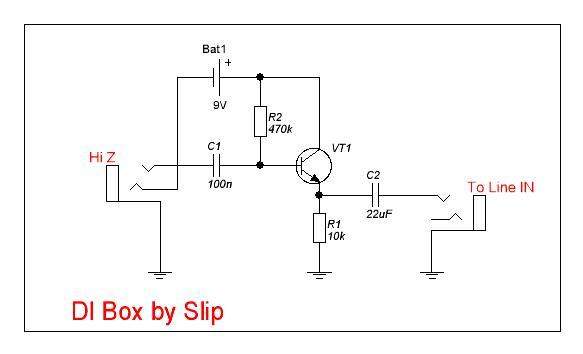

Схема:
Фото как сделано все у меня:
Записи сделаю чутка позже. С дибоксом и без дибокса.
