1. Посмотрел в симуляторе электроники разницу между двумя параллельными и одним каскадом. Разница небольшая как по усилению, так и по АЧХ, поэтому можно сделать всего один каскад.

2. Да, придётся сделать несколько пресетов для разных значений ручки Gain 2. Это получается резистивный делитель после Gain 1.

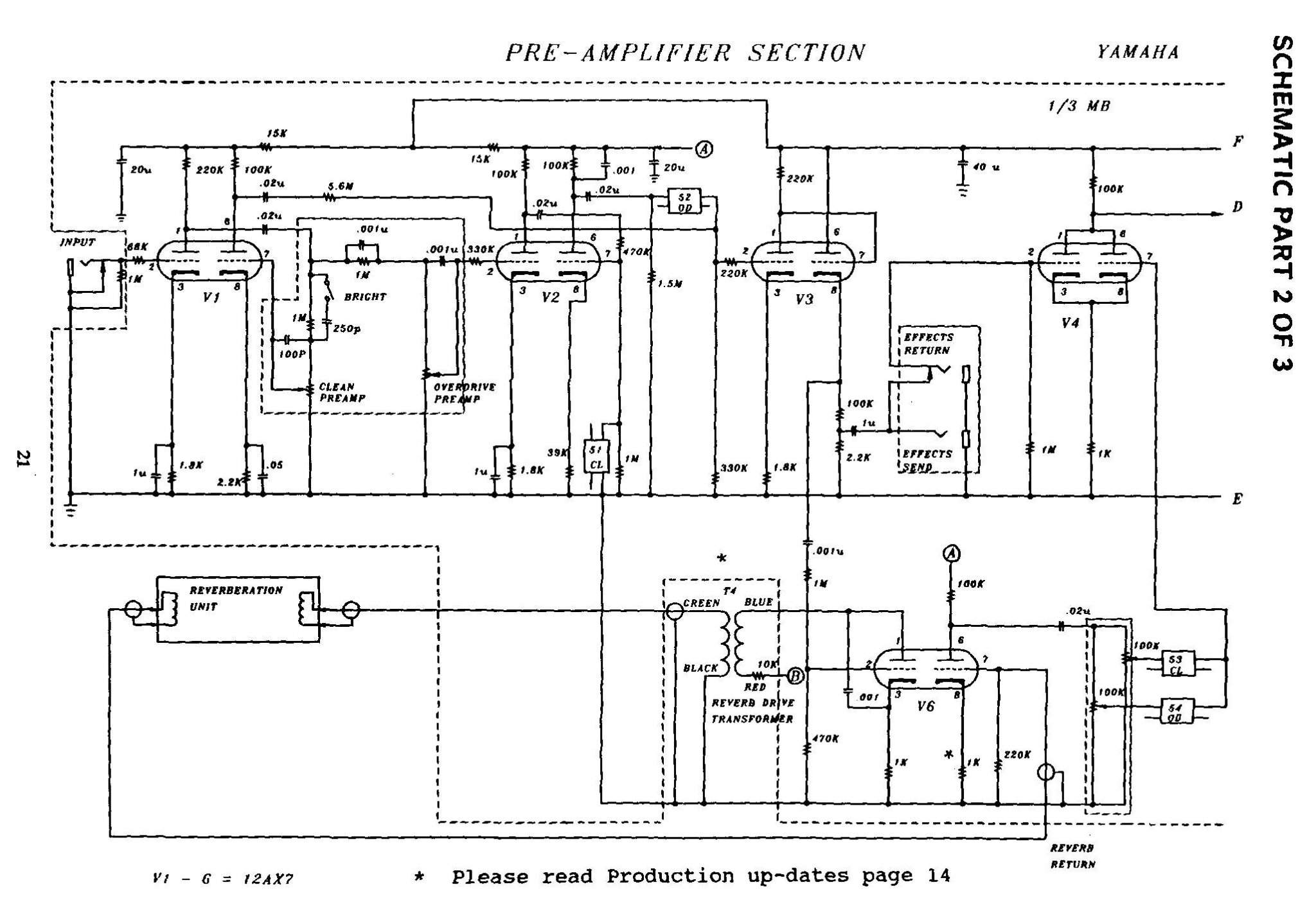

Схема - типичный вариант ситуации "куда девать лишнюю половинку лампы"

Это как в Ampeg SVT. В ранней схеме куча катодных повторителей, а потом всё поудаляли.

еще там обратная связь на 4 каскаде

Alexey N, спасибо за информацию)

В каком положении K3?
В одном (верхнем), как я понял, V3.2 - 4-м каскадом идет, а в нижнем - V3.1

K3 подключает каскад V2.2, переключатель More/Less на оригинальном усилителе.

Вообще, конечно, для меня схема пока слишком мудреная, не везде догоняю какой там смысл...
А вот у R8 куда плюсовой контакт то идет - вооще не понял..

Просто часть RR делителя потенциала, R8 и R12 нужно рассматривать вместе как единое целое - переменное сопротивление.
Так иногда делают для выравнивания характеристики потенциометра, потенциометр шунтируют постоянным сопротивлением.

... и добавил:

Каскад на зaпapaллeлeнных триодах типичное решение для снижения шума, хотя и не слишком эффективно, нужно еще отбирать конкретный экземпляр лампы.
В целом рассматривается как один триод.

Не, для утечки R13, а R8+R12 часть делителя и фильтра, обрати внимание, они оба подключены к резистору R10, который всего 47кОм, довольно низкое сопротивление и могущее повлиять на предшествующий фильтр, шунтируя фильтр своим относительно низким сопротивлением.
Т.е. выкручивая R8, ты меняешь уровень амплитуды и немного характеристику фильтрации.

... и добавил:

В первом каскаде еще перекрестная обратная связь - через общий резистор катодов.
С первого катода сигнал идет на второй катод и усиливается (каскад с общим анодом).


... и добавил:


На мой взгляд не рационально, хочешь уменьшить шум - сооружай линейный предвак на транзисторах, толку больше.

Ну.. Как-то нужно отличаться от других...

Каскад на зaпapaллeлeнных триодах типичное решение для снижения шума, хотя и не слишком эффективно, нужно еще отбирать конкретный экземпляр лампы.
В целом рассматривается как один триод.

Кстати, в книжке про которую шла речь в моей теме - есть целая отдельная глава "Глава 4 . Параллельно соединённые триоды"
Читкнуть что-ли, раз уж шла речь...

... и добавил:

Вот интересный отрывок из этой главы:

При параллельно соединении триодов, мы может рассматривать их как отдельные каскады с одинаковой нагрузкой, либо что гораздо проще, чем единый, новый «большой» каскад. Обычно в таких соединениях применяются одни и те же триоды, и скорее всего находящиеся в одном корпусе лампы, но это совсем не обязательно и в противном случае может открыть ещё больше тональных возможностей, например, если триод соединить параллельно с пентодом!

... и добавил:

Вот еще мне кажется интересным:

Многие пользователи описывают звук параллельно соединённых триодов лампы ЕСС83 как более «жирный», чем при одиночном соединении, и это может быть так на самом деле, отчасти из-за увеличения входной ёмкости и генерации немного более мягкого тона.

Я думаю, что также "ужирнение" может быть из-за всяких нелинейностей отличающих одну физическую лампу от другой.
Будет ли звук пропущенный параллельно через две физических лампы/каскада вычитаться в ноль в противофазе?
Но в случае двух симуляций ламп этого может не быть, если только в лампе специально не заложена некая рандомность..
